Programmation du type Principal

Présentation

Le type Principal est toujours géré par un bloc fonctionnel HSCMain.

NOTE : Lors de la compilation, une erreur est détectée si le bloc fonctionnel HSCMain est utilisé pour gérer un autre type HSC différent.

Ajout du bloc fonction HSCMain

Etape	Description
1	Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques. Sélectionnez Contrôleur > LMC058 > LMC058 Expert IO > HSC > HSCMain_LMC058 dans la liste, puis faites glisser l'élément vers la fenêtre POU.
2	Entrez le nom de l'instance de type Principal (défini dans la configuration) ou recherchez l'instance de bloc fonction en cliquant sur : Dans la fenêtre Aide à la saisie, vous pouvez sélectionner l'instance HSC dans le chemin d'accès suivant : Variables globales > <MonContrôleur> > Logique API > IoConfig_Globals.

Etape

Description

Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques.

Sélectionnez Contrôleur > LMC058 > LMC058 Expert IO > HSC > HSCMain_LMC058 dans la liste, puis faites glisser l'élément vers la fenêtre POU.

Entrez le nom de l'instance de type Principal (défini dans la configuration) ou recherchez l'instance de bloc fonction en cliquant sur :

Dans la fenêtre Aide à la saisie, vous pouvez sélectionner l'instance HSC dans le chemin d'accès suivant : Variables globales > <MonContrôleur> > Logique API > IoConfig_Globals.

Utilisation des variables d’E/S

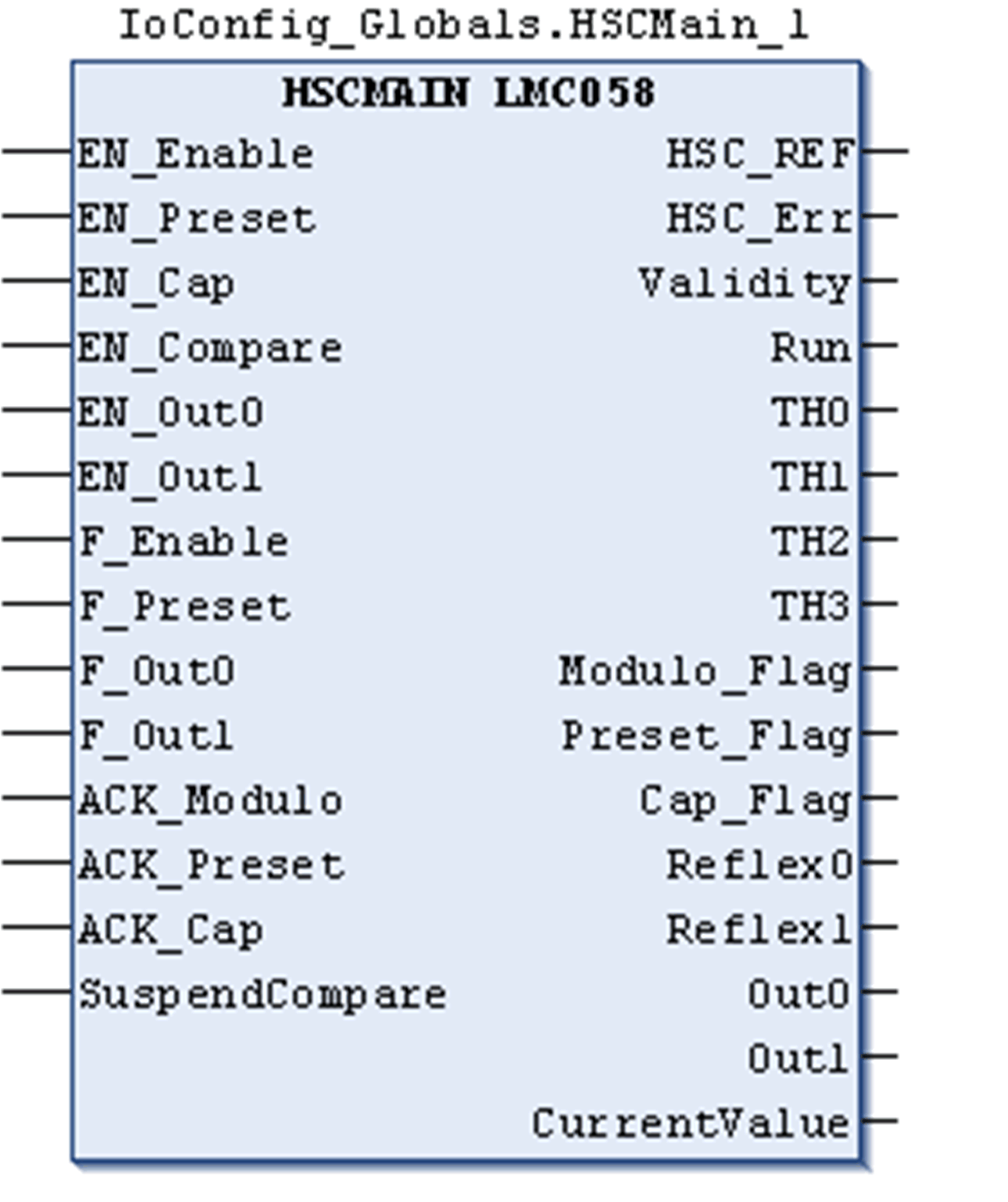

Ces tableaux décrivent comment les broches du bloc fonction sont utilisées dans le mode Evénement.

Le tableau suivant décrit les variables d'entrée :

Entrée	Type	Description
EN_Enable	BOOL	Lorsque l'entrée EN est configurée : la valeur TRUE autorise l'activation du compteur via l'entrée d'activation (Enable).
EN_Preset	BOOL	Lorsque l'entrée SYNC est configurée : la valeur TRUE autorise la synchronisation et le démarrage du compteur via l'entrée Sync.
EN_Cap	BOOL	Non utilisée.
EN_Compare	BOOL	Non utilisée.
EN_Out0	BOOL	Non utilisée.
EN_Out1	BOOL	Non utilisée.
F_Enable	BOOL	Force la condition d'activation. Prioritaire sur l'entrée EN_Enable.
F_Preset	BOOL	Force la condition de présélection. Prioritaire sur l'entrée EN_Preset.
F_Out0	BOOL	Non utilisée.
F_Out1	BOOL	Non utilisée.
ACK_Modulo	BOOL	Non utilisée.
ACK_Preset	BOOL	Sur le front montant, réinitialise Preset_Flag.
ACK_Cap	BOOL	Non utilisée.
SuspendCompare	BOOL	Non utilisée.

Le tableau suivant décrit les variables de sortie :

Sorties	Type	Commentaire
HSC_REF	EXPERT_REF	Référence du HSC. A utiliser avec l'entrée EXPERT_REF_IN des blocs fonction d'administration.
HSC_Err	BOOL	TRUE = indique qu'une erreur a été détectée. Le bloc fonction EXPERTGetDiag permet d'obtenir des informations supplémentaires sur l'erreur détectée.
Validity	BOOL	TRUE = indique que les valeurs de sortie du bloc fonction sont valides.
Run	BOOL	Non utilisée.
TH0	BOOL	Non utilisée.
TH1	BOOL	Non utilisée.
TH2	BOOL	Non utilisée.
TH3	BOOL	Non utilisée.
Modulo_Flag	BOOL	Non utilisée.
Preset_Flag	BOOL	Réglée sur 1 par la présélection du compteur.
Cap_Flag	BOOL	Non utilisée.
Reflex0	BOOL	Non utilisée.
Reflex1	BOOL	Non utilisée.
Out0	BOOL	Non utilisée.
Out1	BOOL	Non utilisée.
CurrentValue	DINT	Valeur actuelle du compteur.
