EXPERTGetCapturedValue: lire la valeur des registres de capture

Description de bloc fonction

Ce bloc fonction d'administration renvoie le contenu d'un registre de capture.

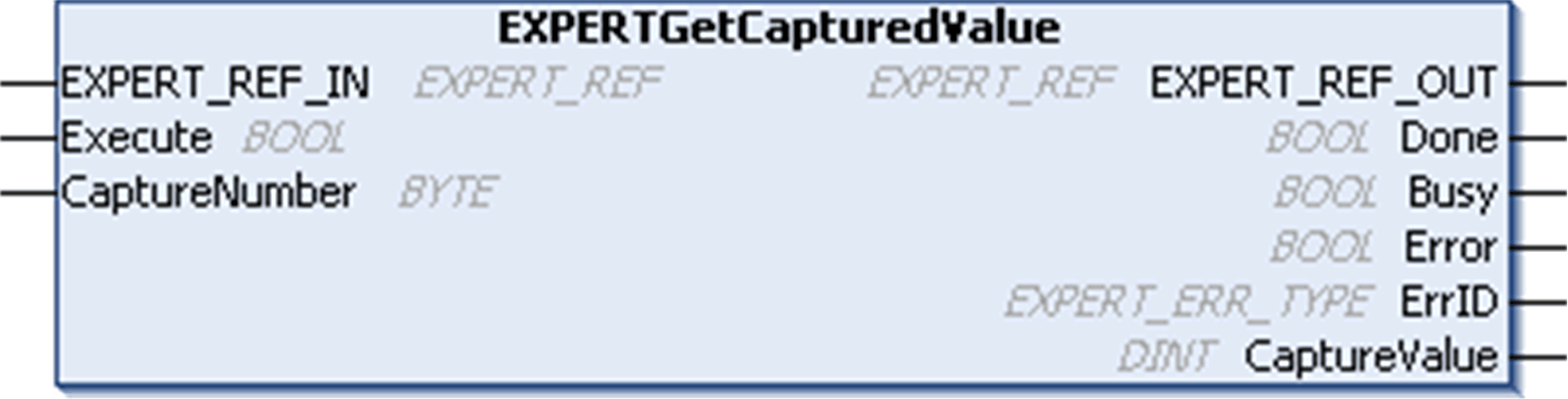

Représentation graphique

Représentation en langage IL et ST

Pour voir la représentation générale en langage IL ou ST, consultez le chapitre Représentation des fonctions et blocs fonction.

Description des variables d'E/S

Ce tableau décrit les variables d'entrée :

Entrées	Type	Commentaire
EXPERT_REF_IN	EXPERT_REF	Référence du bloc fonction EXPERT. Ne doit pas être modifiée pendant l'exécution du bloc.
Execute	BOOL	Lors d'un front montant, lance l'exécution du bloc fonctionnel. Sur un front descendant, réinitialise les sorties du bloc fonctionnel à la fin de son exécution.
CaptureNumber	BYTE	Index du registre de capture : 0

Entrées

Type

Commentaire

EXPERT_REF_IN

Référence du bloc fonction EXPERT.

Ne doit pas être modifiée pendant l'exécution du bloc.

Execute

BOOL

Lors d'un front montant, lance l'exécution du bloc fonctionnel.

Sur un front descendant, réinitialise les sorties du bloc fonctionnel à la fin de son exécution.

CaptureNumber

BYTE

Index du registre de capture : 0

Le tableau suivant décrit les variables de sortie :

Sorties	Type	Commentaire
EXPERT_REF_OUT	EXPERT_REF	Référence du bloc fonction EXPERT.
Done	BOOL	TRUE = indique que CaptureValue est valide. L'exécution du bloc fonction est terminée.
Busy	BOOL	TRUE = indique que l'exécution du bloc fonctionnel est en cours.
Error	BOOL	TRUE = indique qu'une erreur a été détectée. L'exécution du bloc fonction est terminée.
ErrID	EXPERT_ERR_TYPE	Lorsque Error est réglée sur TRUE : type de l'erreur détectée.
CaptureValue	DINT	Lorsque Done est réglé sur TRUE : valeur valide du registre de capture.

NOTE : si une erreur est détectée, les variables prennent la dernière valeur capturée.

NOTE : pour plus d'informations sur les broches Done, Busy et Execute, reportez-vous à la rubrique Informations générales sur la gestion des blocs fonction.

Ajout du bloc fonction EXPERTGetCapturedValue

Étape	Description
1	Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques. Sélectionnez Contrôleur > M241 > M241 HSC > Administration > EXPERTGetCapturedValue dans la liste, puis faites glisser l'élément vers la fenêtre POU.
2	Reliez l'entrée EXPERT_REF_IN à la sortie HSC_REF du compteur rapide.

Étape

Description

Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques.

Sélectionnez Contrôleur > M241 > M241 HSC > Administration > EXPERTGetCapturedValue dans la liste, puis faites glisser l'élément vers la fenêtre POU.

Reliez l'entrée EXPERT_REF_IN à la sortie HSC_REF du compteur rapide.
