Un type Simple est toujours géré par un bloc fonction HSCSimple_M241.
NOTE : Lors de la compilation, une erreur est détectée si le bloc fonctionnel HSCSimple_M241 est utilisé pour gérer un autre type HSC différent.
Ajout d'un bloc fonctionnel HSCSimple
|
Etape |
Description |
|---|---|
|
1 |
Sélectionnez l'onglet Bibliothèques dans le Catalogue de logiciels et cliquez sur Bibliothèques. Sélectionnez Contrôleur > M241 > M241 HSC > HSC > HSCSimple_M241 dans la liste, puis faites glisser l'élément vers la fenêtre POU. |
|
2 |
Entrez le nom de l'instance de type Simple (défini dans la configuration) ou recherchez l'instance de bloc fonction en cliquant sur :
Dans la fenêtre Aide à la saisie, vous pouvez sélectionner l'instance HSC dans le chemin d'accès suivant : <MonContrôleur> > Compteurs. |
Utilisation des variables d’E/S

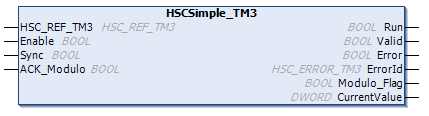

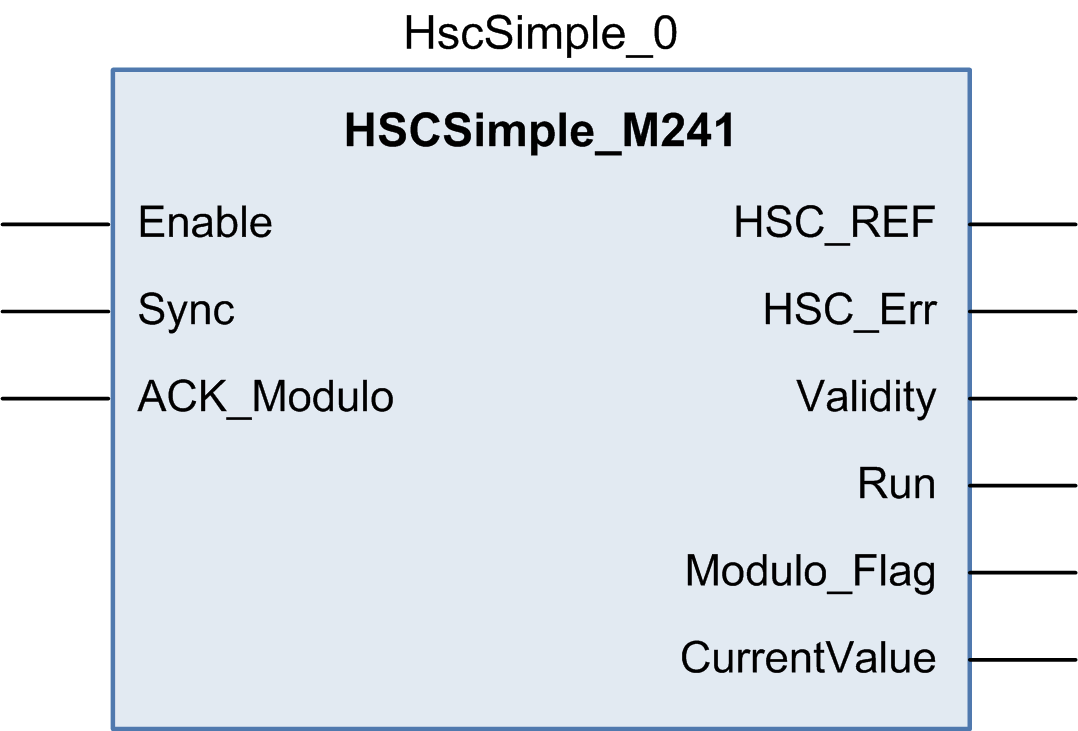

Le tableau ci-dessous décrit comment les différentes broches du bloc fonction sont utilisées en mode Boucle modulo.
Le tableau suivant décrit les variables d'entrée :
|
Entrées |
Type |
Commentaire |
|---|---|---|
|
Enable |
BOOL |
TRUE = autorise les modifications de la valeur de compteur actuelle. |
|
Sync |
BOOL |
Sur le front montant, prérègle et démarre le compteur. |
|
ACK_Modulo |
BOOL |
Sur le front montant, réinitialise Modulo_Flag. |
Le tableau suivant décrit les variables de sortie :
|
Sortie |
Type |
Commentaire |
|---|---|---|
|
HSC_REF |
Référence du HSC. A utiliser comme entrée des blocs fonction d'administration. |
|
|
HSC_Err |
BOOL |
TRUE = indique qu'une erreur a été détectée. Pour en savoir plus sur cette erreur détectée, utilisez le bloc fonction EXPERTGetDiag. |
|
Validity |
BOOL |
TRUE = indique que les valeurs de sortie du bloc fonction sont valides. |
|
Run |
BOOL |
Non pertinent |
|
Modulo_Flag |
BOOL |
Réglé sur TRUE lorsque le compteur dépasse la valeur Modulo. |
|
CurrentValue |
DWORD |
Valeur actuelle du compteur. |
