Le Modicon M241 Logic Controller intègre les entrées numériques suivantes :
|
Référence |
Nombre total d'entrées numériques |
Entrées rapides pouvant servir d'entrées HSC 200 kHz |
Nombre total d'entrées normales |
Entrées normales utilisables comme des entrées HSC 1 kHz |
|---|---|---|---|---|
|
TM241C••24R TM241C••24T TM241C••24U |
14 |
8 |
6 |
6 |
|
TM241C•40R TM241C•40T TM241C•40U |
24 |
8 |
16 |
8 |
Pour plus d'informations, reportez-vous à la section Gestion des entrées.
|
|
|
RISQUE D'INCENDIE |
|
oUtilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. oPour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm2 (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F). oPour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais au-dessus de 2 A, utilisez des conducteurs d'au moins 1,0 mm2 (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F). |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Voyants d'état des entrées numériques
L'illustration suivante explique l'état des voyants pour les contrôleurs TM241C••24• (les contrôleurs TM241C•40• sont similaires, avec 40 voyants) :
|
Voyant |
Couleur |
Etat |
Description |
|---|---|---|---|
|
0 à 13 |
Vert |
Allumé |
La voie d'entrée est activée |
|
Eteint |
La voie d'entrée est désactivée |
Caractéristiques des entrées normales
Le tableau suivant décrit les caractéristiques du M241 Logic Controller avec entrées normales :
|
Caractéristique |
Valeurs |
||
|---|---|---|---|
|
TM241C••24• |
TM241C•40• |
||
|
Nombre d'entrées normales |
6 entrées (I8 à I13) |
16 entrées (I8 à I23) |
|
|
Nombre de groupes de voies |
1 ligne commune pour I8 à I13 |
1 ligne commune pour I8 à I23 |
|
|
Type d'entrée |
Type 1 (CEI 61131-2 édition 3) |
||
|
Type de logique |
Positive/négative |
||
|
Plage de tension d'entrée |
24 VCC |
||
|
Tension d'entrée nominale |
0 à 28,8 VCC |
||
|
Courant d'entrée nominal |
5 mA |
7 mA |
|
|
Impédance d'entrée |
4,7 kΩ |
||
|
Valeurs limites d'entrée |
Tension à l'état 1 |
> 15 VCC (15 à 28,8 VCC) |
|
|
Tension à l'état 0 |
< 5 VCC (0 à 5 VCC) |
||
|
Courant à l'état 1 |
> 2,5 mA |
||
|
Courant à l'état 0 |
< 1 mA |
||
|
Réduction de charge |
Pas de réduction de charge |
||
|
Durée de mise sous tension |
50 µs + valeur de filtre1 |
||
|
Durée de mise hors tension |
50 µs + valeur de filtre1 |
||
|
Isolation |
Entre l'entrée et la logique interne |
500 VCA |
|
|
Entre les bornes d'entrée |
Non isolé |
||
|
Type de connexion |
Bornier à vis débrochable |
||
|
Nombre moyen d'insertions/retraits de connecteur |
Plus de 100 |
||
|
Câble |
Type |
Non blindé |
|
|
Longueur |
50 m (164 ft) max. |
||
|
1 Pour plus d'informations, reportez-vous à la section Principe du filtre intégrateur. |
|||
Caractéristiques des entrées rapides
Le tableau suivant décrit les caractéristiques du M241 Logic Controller avec entrées rapides :
|
Caractéristique |
Valeur |
||
|---|---|---|---|
|
Nombre d'entrées transistor rapides |
8 entrées (I0 à I7) |
||
|
Nombre de groupes de voies |
1 ligne commune pour I0 à I3 1 ligne commune pour I4 à I7 |
||
|
Type d'entrée |
Type 1 (CEI 61131-2 édition 3) |
||
|
Type de logique |
Positive/négative |
||
|
Tension d'entrée nominale |
24 VCC |
||
|
Plage de tension d'entrée |
0 à 28,8 VCC |
||
|
Courant d'entrée nominal |
10,7 mA |
||
|
Impédance d'entrée |
2,81 kΩ |
||
|
Valeurs limites d'entrée |
Tension à l'état 1 |
> 15 VCC (15 à 28,8 VCC) |
|
|
Tension à l'état 0 |
< 5 VCC (0 à 5 VCC) |
||
|
Courant à l'état 1 |
> 5 mA |
||
|
Courant à l'état 0 |
< 1,5 mA |
||
|
Réduction de charge |
Pas de réduction de charge |
||
|
Durée de mise sous tension |
2 µs + valeur de filtre1 |
||
|
Durée de mise hors tension |
2 µs + valeur de filtre1 |
||
|
Fréquence maximale HSC |
Phase A/B |
100 kHz |
|
|
Impulsion/Direction |
200 kHz |
||
|
Monophasé |
200 kHz |
||
|
Mode de fonctionnement HSC |
oCompteur phase A/B oCompteur impulsion/direction oCompteur monophasé/biphasé |
||
|
Isolation |
Entre l'entrée et la logique interne |
500 VCA |
|
|
Entre les bornes d'entrée |
Non isolé |
||
|
Type de connexion |
Bornier à vis débrochable |
||
|
Nombre moyen d'insertions/retraits de connecteur |
Plus de 100 |
||
|
Câble |
Type |
Blindé, y compris l'alimentation 24 VCC |
|
|
Longueur |
10 m (32,8 ft) max. |
||
|
|
|||
|
1 Pour plus d'informations, reportez-vous à la section Principe du filtre intégrateur. |
|||
Reportez-vous à Dépose du bornier.
Schémas de câblage des TM241C••24R

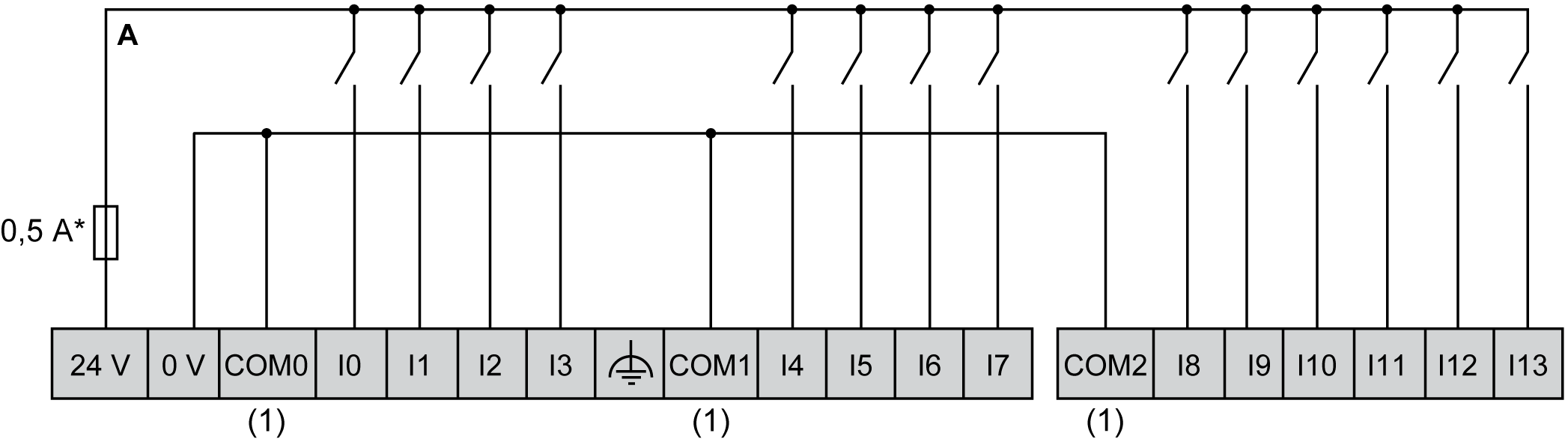

L'illustration suivante montre le câblage en logique positive des entrées numériques du contrôleur :
* Fusible de type T
(1) Les bornes COM0, COM1 et COM2 ne sont pas connectées en interne.

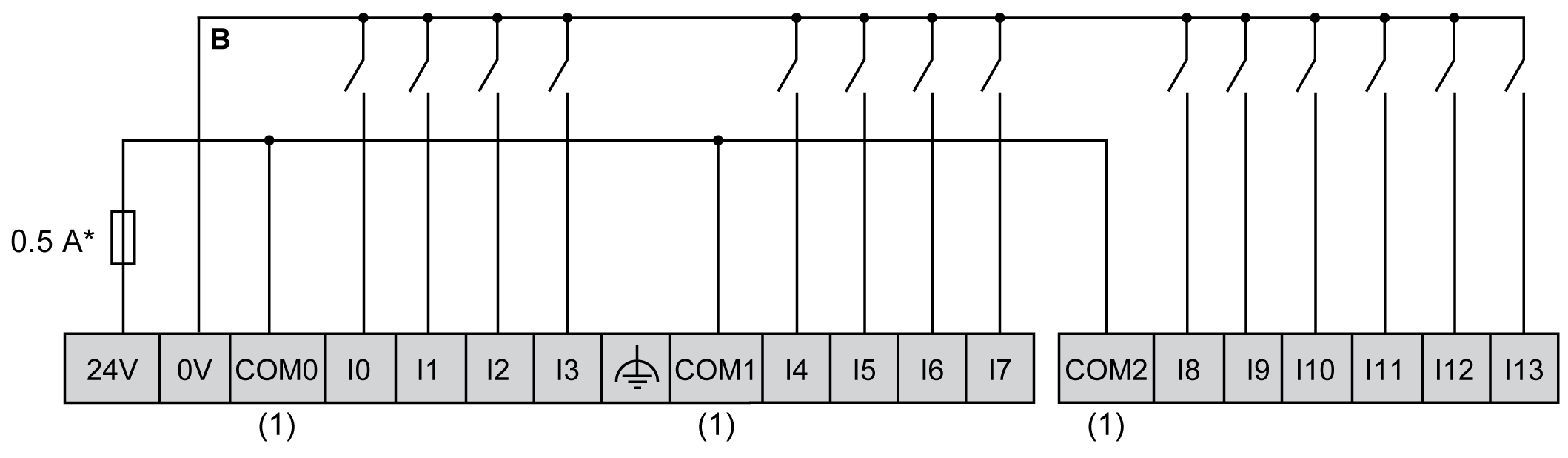

L'illustration suivante montre le câblage en logique négative des entrées numériques du contrôleur :
* Fusible de type T
(1) Les bornes COM0, COM1 et COM2 ne sont pas connectées en interne.

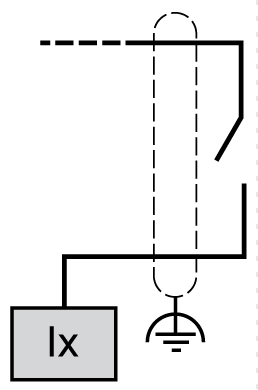

Câblage des entrées rapides I0 à I7 :
Schémas de câblage des TM241C•40R

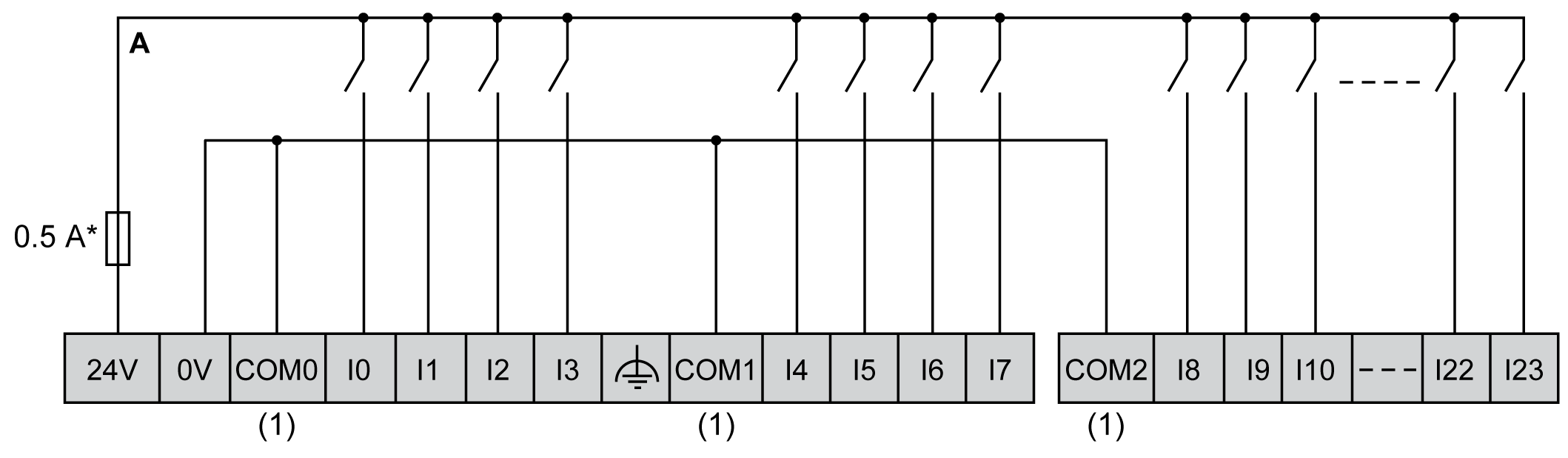

L'illustration suivante montre le câblage en logique positive des entrées numériques du contrôleur :
* Fusible de type T
(1) Les bornes COM0, COM1 et COM2 ne sont pas connectées en interne.

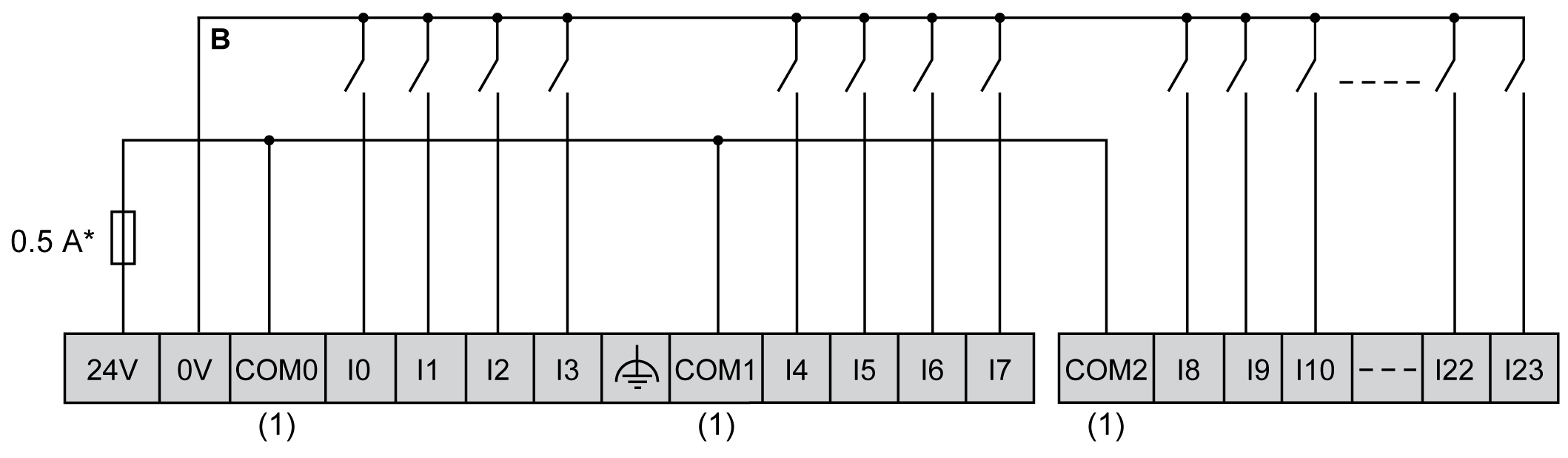

L'illustration suivante montre le câblage en logique négative des entrées numériques du contrôleur :
* Fusible de type T
(1) Les bornes COM0, COM1 et COM2 ne sont pas connectées en interne.
Câblage des entrées rapides I0 à I7 :
Schémas de câblage des TM241C••24T / TM241C••24U

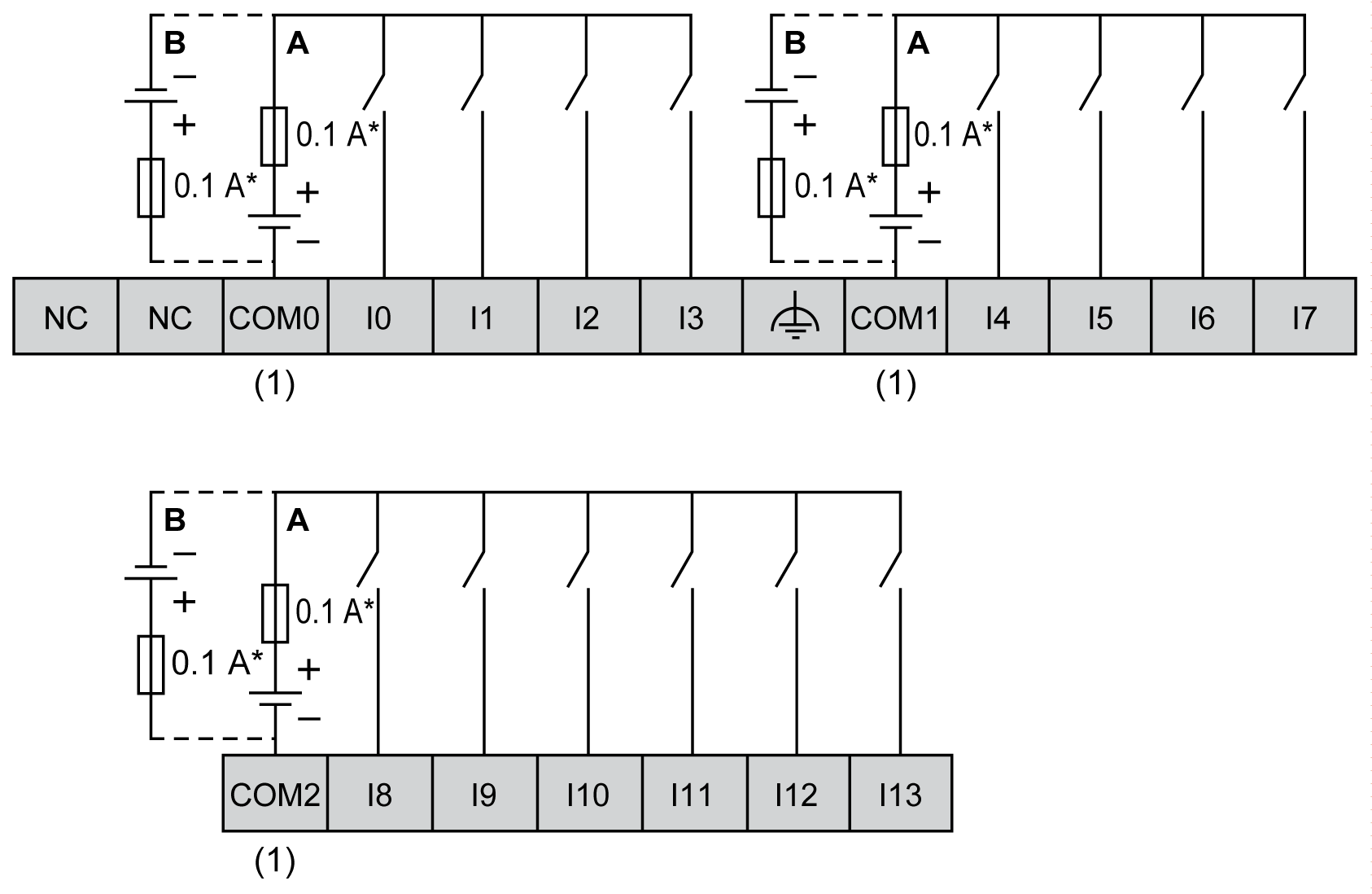

La figure ci-après représente le raccordement des entrées numériques du contrôleur :
* Fusible de type T
(1) Les bornes COM0, COM1 et COM2 ne sont pas connectées en interne.
A Câblage à logique positive
B Câblage à logique négative
Câblage des entrées rapides I0 à I7 :
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Schémas de câblage des TM241C•40T / TM241C•40U

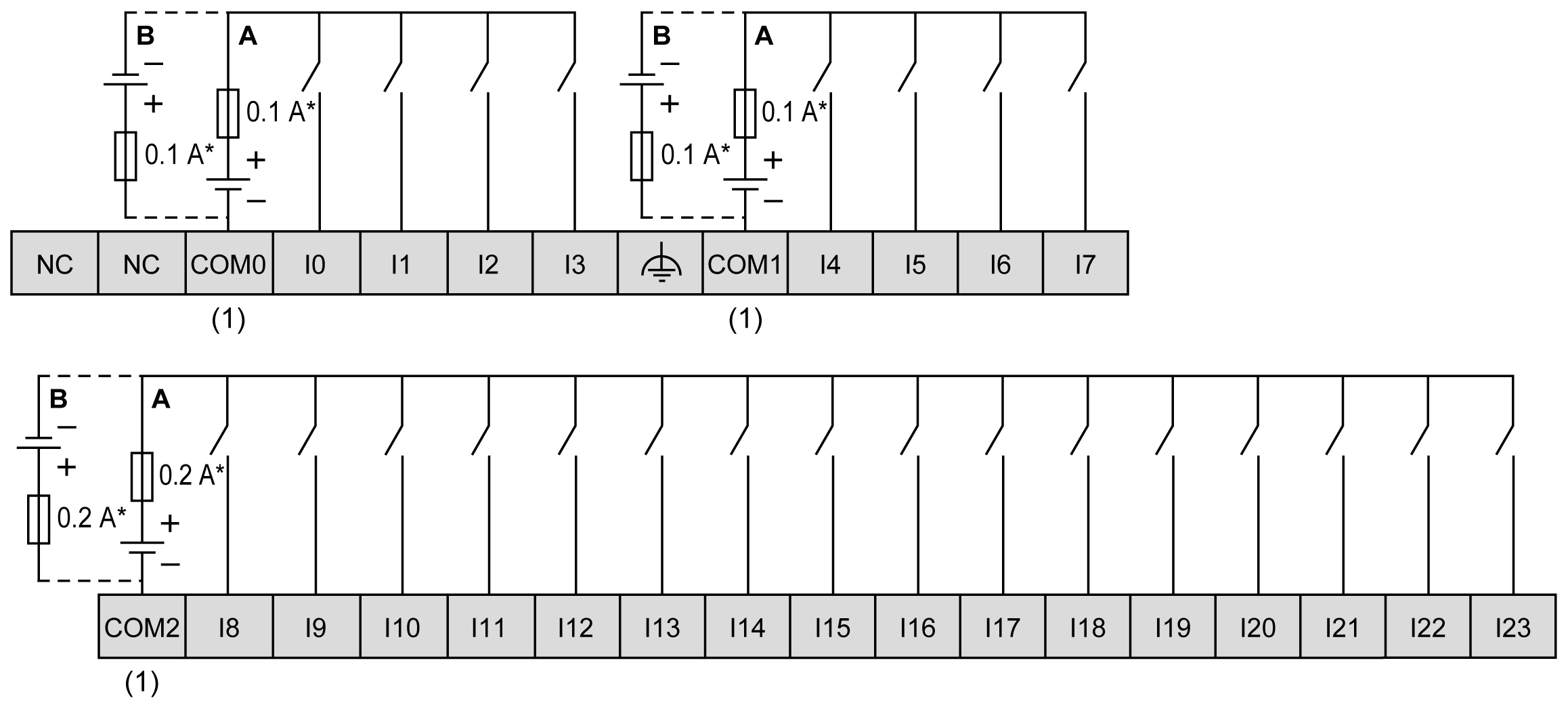

La figure ci-après représente le raccordement des entrées numériques du contrôleur :
* Fusible de type T
(1) Les bornes COM0, COM1 et COM2 ne sont pas connectées en interne.
A Câblage à logique positive
B Câblage à logique négative
Câblage des entrées rapides I0 à I7 :
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
