Le Modicon M241 Logic Controller intègre les sorties numériques suivantes :
|
Référence |
Nombre total de sorties numériques |
|||
|---|---|---|---|---|
|
TM241C••24R |
10 |
4 |
6 |
0 |
|
TM241C••24T TM241C••24U |
10 |
4 |
0 |
6 |
|
TM241C•40R |
16 |
4 |
12 |
0 |
|
TM241C•40T TM241C•40U |
16 |
4 |
0 |
12 |
|
(1) Sorties transistor rapides pouvant servir de sorties PTO 100 kHz |
||||
Pour plus d'informations, reportez-vous à la section Gestion des sorties.
|
|
|
RISQUE D'INCENDIE |
|
oUtilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. oPour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm2 (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F). oPour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais au-dessus de 2 A, utilisez des conducteurs d'au moins 1,0 mm2 (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F). |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Voyants d'état des sorties transistor rapides
L'illustration suivante explique l'état des voyants pour les contrôleurs TM241C••24• (les contrôleurs TM241C•40• sont similaires, avec 40 voyants) :
|
LED |
Couleur |
Etat |
Description |
|---|---|---|---|
|
0 à 9 |
Vert |
Allumé |
La voie de sortie est activée |
|
Éteint |
La voie de sortie est désactivée |
Caractéristiques des sorties transistor rapides
Le tableau suivant décrit les caractéristiques des sorties transistor rapide du M241 Logic Controller :
|
Caractéristique |
Valeur |
|||
|---|---|---|---|---|
|
TM241C•••R |
TM241C•••T |
TM241C•••U |
||
|
Nombre de sorties transistor rapides |
4 sorties (TR0 à TR3) |
4 sorties (Q0 à Q3) |
||
|
Nombre de groupes de voies |
1 ligne commune pour TR0 à TR3 |
1 ligne commune pour Q0 à Q3 |
||
|
Type de sortie |
Transistor |
|||
|
Type de logique |
Positive |
Positive |
Négative |
|
|
Tension de sortie nominale |
24 VCC |
|||
|
Plage de tension de sortie |
19,2 à 28,8 VCC |
|||
|
Courant de sortie nominal |
0,1 A en cas de configuration pour une fonction rapide |
|||
|
0,5 A en cas d'utilisation comme une sortie normale |
||||
|
Courant de fuite |
Positive |
≤ 0,3 mA |
||
|
Négative |
≤ 2 mA |
|||
|
Courant total de sortie par groupe |
2 A |
|||
|
Puissance maximale de la lampe à filament |
2,4 W max. |
|||
|
Réduction de charge |
Pas de réduction de charge |
|||
|
Durée de mise sous tension |
2 µs max. |
|||
|
Durée de mise hors tension |
2 µs max. |
|||
|
Protection contre les courts-circuits |
Oui |
|||
|
Courant crête de court-circuit de sortie |
1,3 A max. |
|||
|
Réarmement automatique après court-circuit ou surcharge |
Oui, 12 s |
|||
|
Protection contre les inversions de polarité |
Oui |
|||
|
Tension de limite |
Généralement 39 VCC +/- 1 VCC |
|||
|
Fréquence de sortie maximale |
PTO |
100 kHz |
||
|
PWM |
20 kHz |
|||
|
Cycle d'activité PWM |
0,1 % entre 20 Hz et 1 kHz |
|||
|
Plage de cycle d'activité |
1 à 99 % |
|||
|
Isolation |
Entre la sortie et la logique interne |
500 VCA |
||
|
Entre les groupes de voies |
500 VCA |
|||
|
Type de connexion |
Bornier à vis débrochable |
|||
|
Nombre moyen d'insertions/retraits de connecteur |
Plus de 100 |
|||
|
Câble |
Type |
Blindé, y compris l'alimentation 24 VCC |
||
|
Longueur |
3 m (9,84 ft) max. |
|||
Reportez-vous à Dépose du bornier.

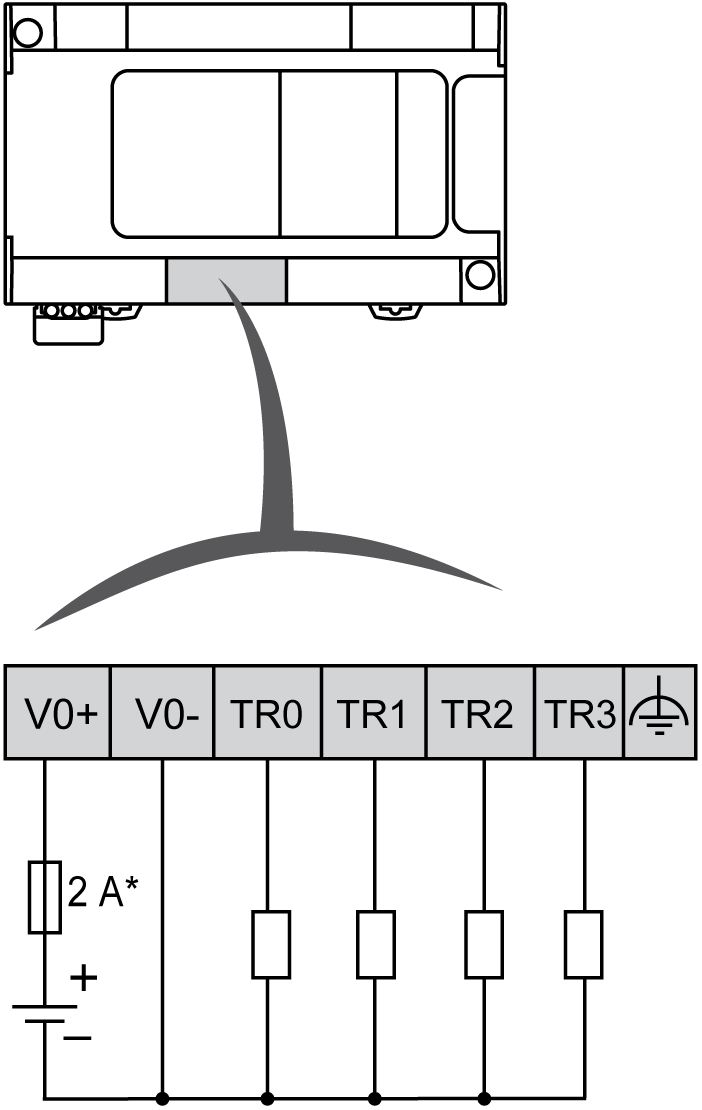

Schémas de câblage des sorties transistor rapides TM241C••24R / TM241C•40R
La figure ci-après illustre le raccordement des sorties transistor rapides :
* Fusible à fusion rapide 2 A

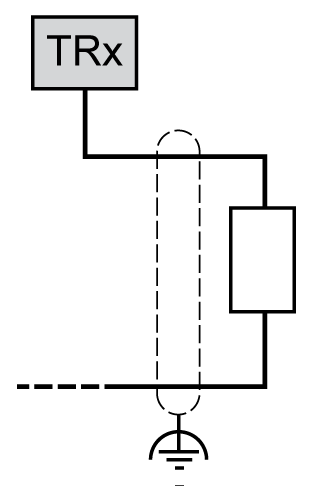

Câblage des sorties rapides TR0 à TR3 :
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Vérifiez que le câblage physique respecte les connexions indiquées dans le schéma de câblage et, en particulier, que V•+ et V•- sont connectées, et que seule 24 VCC est connectée à la borne ou aux bornes V•+ et que seule 0 VCC est connectée à la borne ou aux bornes V•-. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

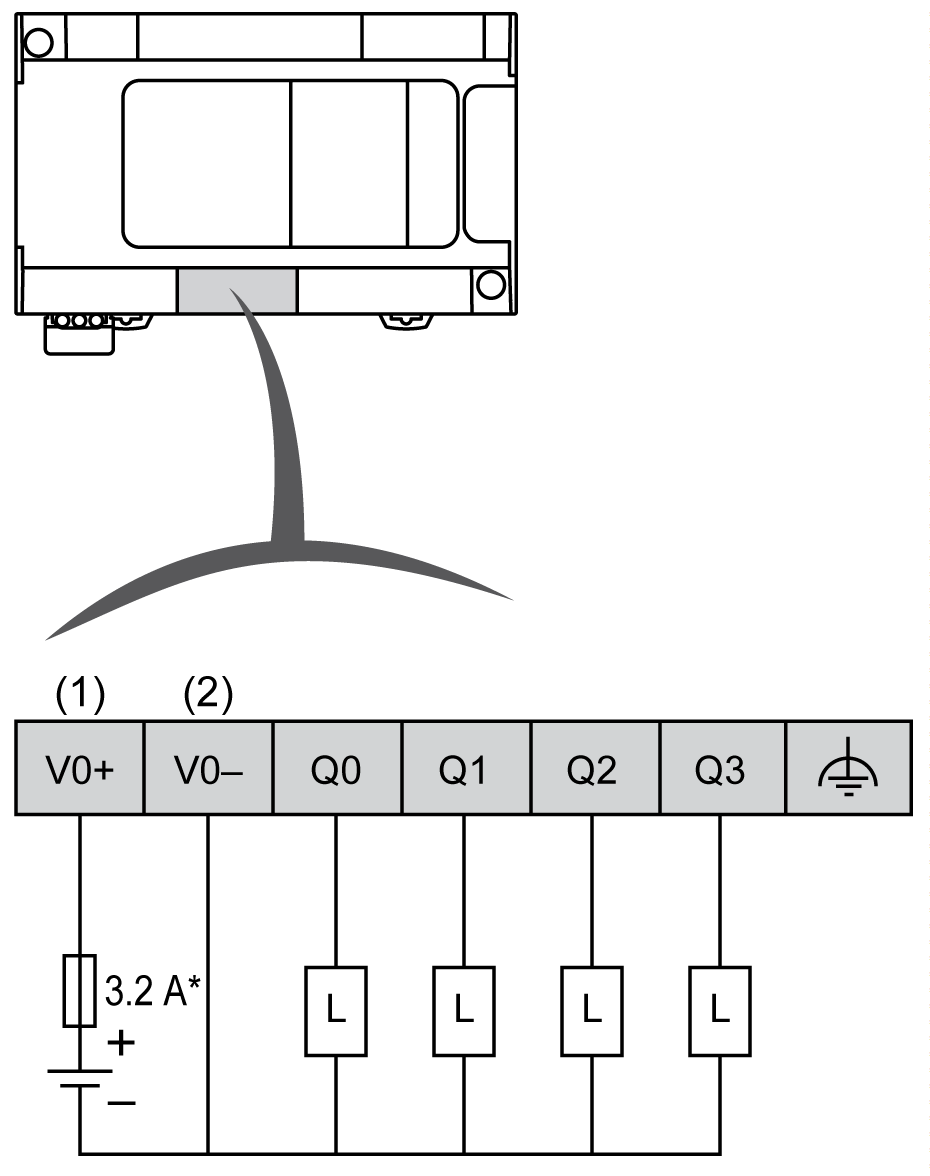

Schémas de câblage des sorties transistor rapides TM241C••••T
La figure ci-après illustre le raccordement des sorties transistor rapides :
* Fusible de type T
(1) Les bornes V0+, V1+, V2+ et V3+ ne sont pas connectées en interne.
(2) Les bornes V0-, V1-, V2- et V3- ne sont pas connectées en interne.
Câblage des sorties rapides Q0 à Q3:
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Vérifiez que le câblage physique respecte les connexions indiquées dans le schéma de câblage et, en particulier, que V•+ et V•- sont connectées, et que seule 24 VCC est connectée à la borne ou aux bornes V•+ et que seule 0 VCC est connectée à la borne ou aux bornes V•-. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

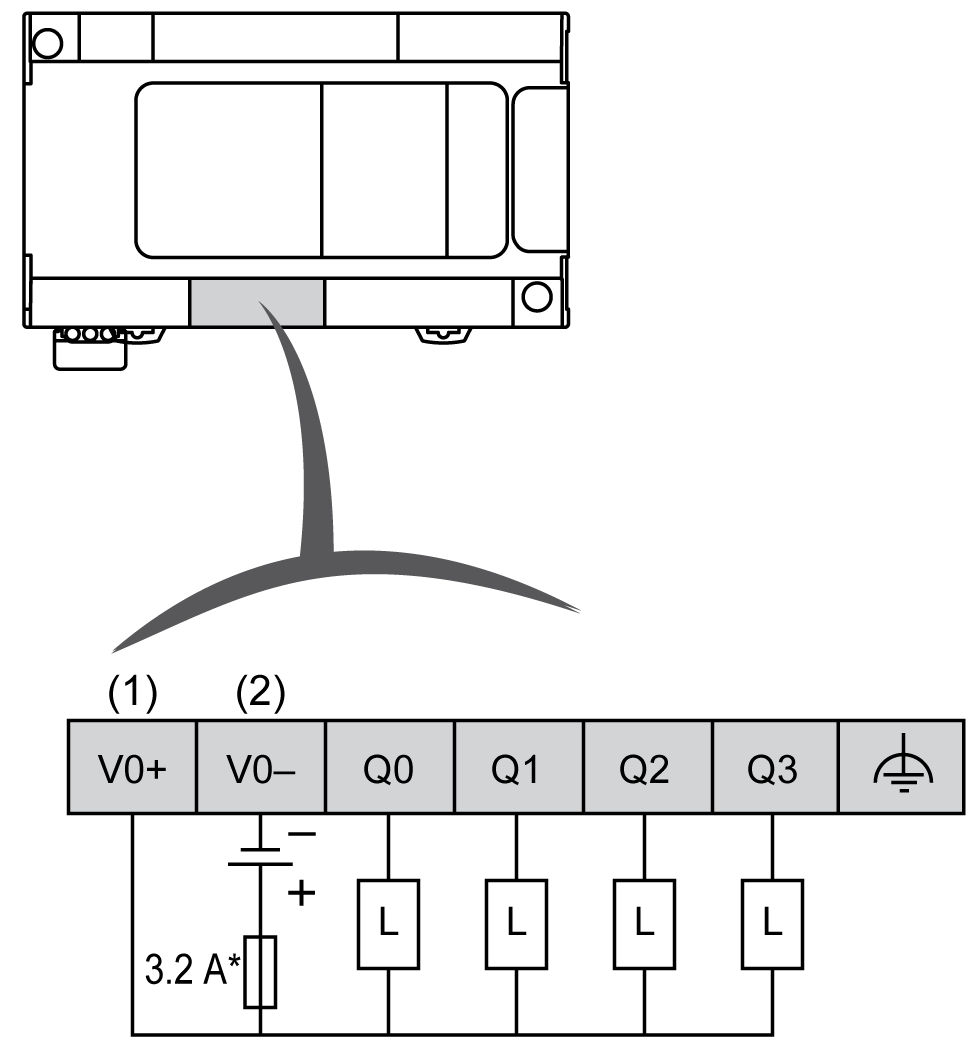

Schémas de câblage des sorties transistor rapides TM241C••••U
La figure ci-après illustre le raccordement des sorties transistor rapides :
* Fusible de type T
(1) Les bornes V0+, V1+, V2+ et V3+ ne sont pas connectées en interne.
(2) Les bornes V0-, V1-, V2- et V3- ne sont pas connectées en interne.

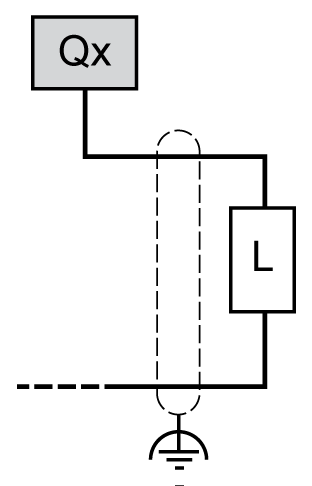

Câblage des sorties rapides Q0 à Q3:
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Vérifiez que le câblage physique respecte les connexions indiquées dans le schéma de câblage et, en particulier, que V•+ et V•- sont connectées, et que seule 24 VCC est connectée à la borne ou aux bornes V•+ et que seule 0 VCC est connectée à la borne ou aux bornes V•-. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
