Mise à la terre du système M241

Présentation

Pour minimiser les effets des interférences électromagnétiques, les câbles transportant les signaux de communication des E/S rapides, des E/S analogiques et du bus de terrain doivent être blindés.

AVERTISSEMENT

FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT

oUtilisez des câbles blindés pour toutes les E/S rapides, les E/S analogiques et les signaux de communication.

oReliez à la terre le blindage des câbles de toutes les E/S rapides et E/S analogiques et de tous les signaux de communication au même point¹.

oFaites courir les câbles de communication et d'E/S séparément des câbles d'alimentation.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

¹ La mise à la terre multipoint est autorisée si les connexions sont reliées à une terre équipotentielle dimensionnée pour éviter tout endommagement des blindages de câbles, en cas de court-circuit du système d'alimentation.

L'utilisation de câbles blindés implique le respect des règles de câblage suivantes :

oPour les raccordements à la terre de protection (PE), des gaines ou des conduites métalliques peuvent être utilisées sur une partie de la longueur du blindage, pourvu qu'il n'y ait aucune discontinuité de la masse. Pour la terre fonctionnelle (FE), le blindage a pour but d'atténuer les interférences électromagnétiques et doit être continu sur toute la longueur du câble. Si la terre doit être à la fois fonctionnelle et protectrice, comme c'est souvent le cas pour les câbles de communication, le câble doit avoir un blindage continu.

oLe cas échéant, séparez les câbles transportant un type de signal, des câbles transportant d'autres types de signaux ou du courant.

Terre de protection (PE) sur l'embase

La terre de protection (PE) est raccordée à l'embase conductrice par un câble de section importante, généralement un câble en cuivre tressé de la section maximale autorisée.

Raccordement des câbles blindés

Les câbles transportant les signaux de communication des E/S rapides, des E/S analogiques et du bus de terrain doivent être blindés. Ce blindage doit être fermement raccordé à la terre. Les blindages des E/S rapides et des E/S analogiques peuvent être raccordés à la terre fonctionnelle (FE) ou à la terre de protection (PE) du M241 Logic Controller. Les blindages des câbles de communication de bus de terrain doivent être raccordés à la terre de protection (PE) avec une bride fixée à l'embase conductrice de votre installation.

AVERTISSEMENT

DECONNEXION ACCIDENTELLE DE LA TERRE DE PROTECTION (PE)

oN'utilisez pas la barre de mise à la terre TM2XMTGB pour obtenir une terre de protection (PE).

oN'utilisez la plaque de mise à la terre TM2XMTGB que pour obtenir une terre fonctionnelle (FE).

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Le blindage du câble Modbus doit être raccordé à la terre de protection (PE).

DANGER

RISQUE DE CHOC ÉLECTRIQUE

oLa borne PE (terre de protection) doit toujours être utilisée.

oAssurez-vous qu'un câble tressé de mise à la terre approprié est branché sur la borne PE/PG avant de brancher ou de débrancher le câble réseau à/de l'équipement.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Blindage du câble de terre de protection (PE)

Etape	Description
1	Dénudez le blindage sur une longueur d'environ 15 mm (0,59 in.).
2	Fixez le câble à la plaque de l'embase conductrice en attachant le raccord de mise à la terre à la partie dénudée du blindage, aussi proche que possible de l'embase du système M241 Logic Controller.

Etape

Description

Dénudez le blindage sur une longueur d'environ 15 mm (0,59 in.).

Fixez le câble à la plaque de l'embase conductrice en attachant le raccord de mise à la terre à la partie dénudée du blindage, aussi proche que possible de l'embase du système M241 Logic Controller.

NOTE : Le blindage doit être fixé suffisamment fort à l'embase conductrice pour assurer un bon contact.

Blindage du câble de terre fonctionnelle (FE)

Etape	Description

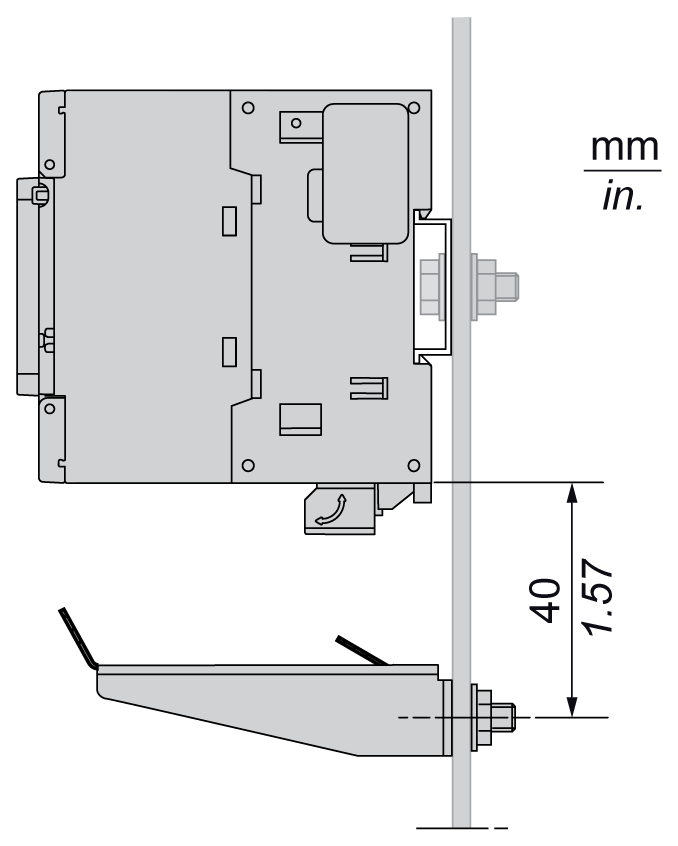

1	Installez la barre de mise à la terre directement sur l'embase conductrice, sous le système M241 Logic Controller (comme illustré).
2	Dénudez le blindage sur une longueur d'environ 15 mm (0,59 in.).
3	Serrez la bride sur le connecteur de fixation (1) à l'aide du raccord en nylon (2) (largeur de 2,5 à 3 mm (0,1 à 0,12 in.)) et de l'outil approprié.

Etape

Description

Installez la barre de mise à la terre directement sur l'embase conductrice, sous le système M241 Logic Controller (comme illustré).

Dénudez le blindage sur une longueur d'environ 15 mm (0,59 in.).

Serrez la bride sur le connecteur de fixation (1) à l'aide du raccord en nylon (2) (largeur de 2,5 à 3 mm (0,1 à 0,12 in.)) et de l'outil approprié.

NOTE : La mise à la terre fonctionnelle (FE) doit s'effectuer via la barre de mise à la terre TM2XMTGB.
