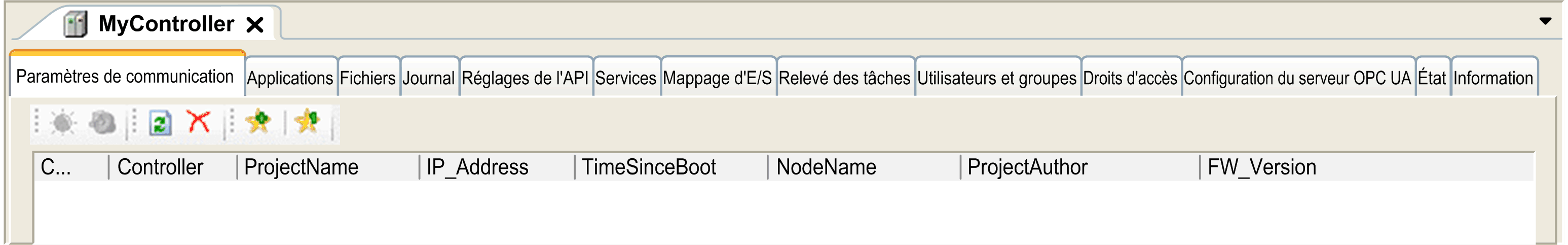

Pour ouvrir l'éditeur d'appareil, double-cliquez sur MonAutomate dans l'arborescence Équipements :
|
Onglet |
Description |
Restriction |
|---|---|---|
|
Gère la connexion entre le PC et le contrôleur : oPermet de localiser un contrôleur sur un réseau. oRépertorie les contrôleurs disponibles, de sorte que vous puissiez vous connecter au contrôleur sélectionné et gérer l'application qu'il contient. oPermet d'identifier physiquement le contrôleur dans l'éditeur d'appareil. oPermet de modifier les paramètres de communication du contrôleur. La liste des contrôleurs est établie via NetManage ou via le chemin actif en fonction des paramètres de communication. Pour accéder aux paramètres de communication, cliquez sur Projet > Paramètres de projet… dans la barre de menus. Pour plus d'informations, reportez-vous au document EcoStruxure Machine Expert - Guide de programmation (Paramètres de communication). |
En mode Connecté uniquement |
|
|
Applications |
Affiche l'application en cours d'exécution sur le contrôleur et permet de supprimer l'application du contrôleur. |
En mode Connecté uniquement |
|
Gestion des fichiers entre l'ordinateur et le contrôleur. Cet onglet ne permet d'accéder qu'à un seul disque d'automate logique à la fois. En cas d'insertion d'une carte SD, l'onglet affiche son contenu. Sinon, il présente le contenu du répertoire /usr de la mémoire Flash interne du contrôleur. |
En mode Connecté uniquement |
|
|
Journal |
Affiche le fichier journal du contrôleur. |
En mode Connecté uniquement |
|
Configuration des éléments suivants : onom de l'application ocomportement des E/S à l'arrêt ooptions de cycle de bus |
– |
|
|
Permet de configurer les services en ligne du contrôleur (RTC, identification d'équipement). |
En mode Connecté uniquement |
|
|
Mappage E/S |
Mappage des voies d'entrée et de sortie d'un équipement d'E/S aux variables du projet (application). |
– |
|
Relevé des tâches |
Répertorie les E/S et leurs attributions aux tâches. |
Après compilation uniquement |
|
Utilisateurs et groupes |
L'onglet Utilisateurs et groupes est réservé aux équipements prenant en charge la gestion en ligne des utilisateurs. Il permet de définir des utilisateurs et des groupes de droits d'accès, et de leur accorder des droits afin de contrôler l'accès aux équipements et projets EcoStruxure Machine Expert en mode connecté. Pour plus d'informations, consultez le document EcoStruxure Machine Expert - Guide de programmation. |
– |
|
Configuration du serveur OPC UA |
Affiche la fenêtre Configuration du serveur OPC UA. |
– |
|
Droits d'accès |
L'onglet Droits d'accès est réservé aux équipements prenant en charge la gestion en ligne des utilisateurs. Il permet d'accorder ou de refuser aux groupes d'utilisateurs actuellement définis certaines autorisations, par conséquent à définir les droits d'accès des utilisateurs à des fichiers ou objets (par exemple, une application) sur le contrôleur en cours d'exécution. Pour plus d'informations, consultez le document EcoStruxure Machine Expert - Guide de programmation. |
– |
|
État |
Aucune information fournie. |
– |
|
Informations |
Affiche des informations générales sur l'équipement (nom, description, fournisseur, version, image). |
– |
