Organisation de la mémoire du contrôleur
La mémoire du contrôleur est composée de deux types de mémoire physique :
oLa mémoire Flash contient les fichiers (application, fichiers de configuration, etc.).
oLa Random Access Memory (RAM) est utilisée pour l'exécution de l'application.

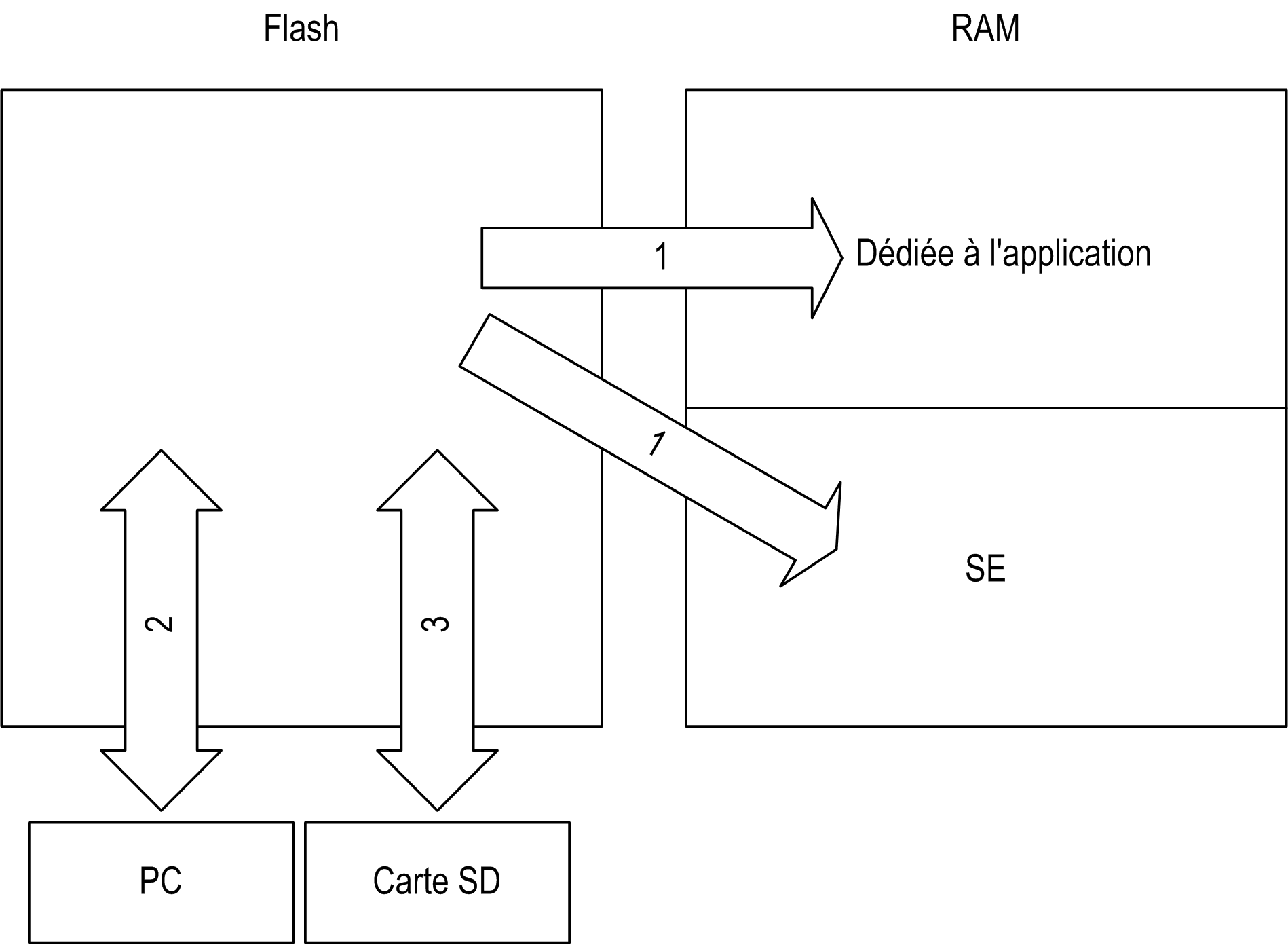

Transferts de fichiers en mémoire
|
Élément |
État contrôleur |
Événements de transfert de fichier |
Connexion |
Description |
|---|---|---|---|---|
|
1 |
– |
Déclenchement automatique au démarrage ou au redémarrage |
Interne |
Transfert de fichiers de la mémoire Flash vers la mémoire RAM. Le contenu de la mémoire RAM est remplacé. |
|
2 |
Tous les états sauf INVALID_OS (1) |
Déclenchement par l'utilisateur |
Port de programmation Ethernet ou USB |
Les fichiers peuvent être transférés par : oController Assistant oEcoStruxure Machine Expert |
|
3 |
Tous les états |
Lancement automatique par script (transfert de données) ou par mise hors tension/sous tension (clonage) lorsqu'une carte SD est insérée |
Carte SD |
Chargement/téléchargement avec carte SD(1). |
|
(1) Si le contrôleur est à l'état INVALID_OS, la seule mémoire accessible est la carte SD, et seulement pour les mises à niveau du micrologiciel. |
||||
NOTE : La modification des fichiers en mémoire Flash n'a pas d'incidence sur l'application en cours d'exécution. Les modifications apportées aux fichiers de la mémoire Flash sont prises en compte au prochain redémarrage.
