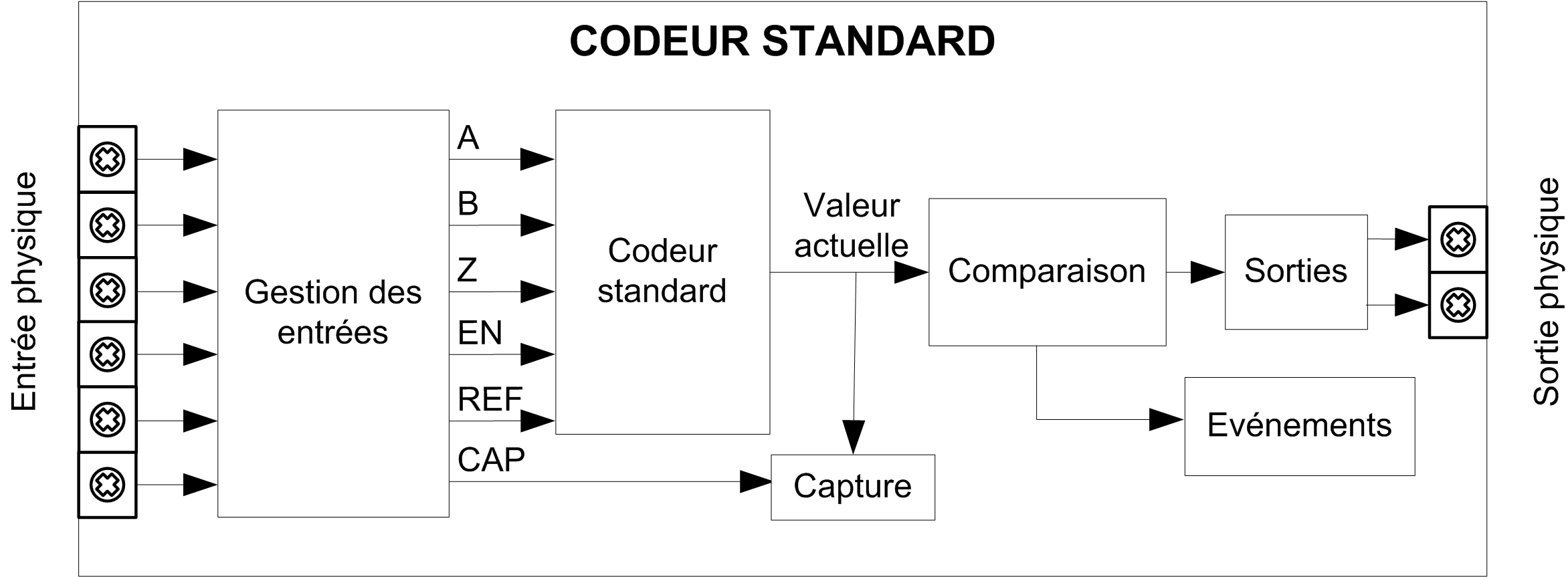

Le schéma suivant présente le codeur standard en mode Incrémental :
A et B sont les entrées de comptage du codeur.
EN est l'entrée d'activation du codeur.
Z et REF sont les entrées de référence du codeur.
CAP est l'entrée de capture du codeur.
Outre le mode Incrémental, le Codeur standard peut fournir les fonctions suivantes :
