HSCMain : Bloc fonction HSC Principal

Description du bloc fonction

Ce bloc fonction contrôle un compteur de type Principal doté des fonctions suivantes :

ocomptage croissant/décroissant ;

ofréquencemètre ;

oseuils ;

oévénements ;

ocompteur de durées ;

obiphasé.

Le bloc fonction HSCMain est obligatoire lorsque vous utilisez un compteur Principal.

Le nom de l'instance de bloc fonction doit correspondre au nom défini dans la configuration. Les informations liées au matériel gérées par cette fonction sont synchronisées avec le cycle de la tâche MAST.

AVERTISSEMENT

VALEURS DE SORTIE INATTENDUES

oUtilisez uniquement l'instance de bloc fonction dans la tâche MAST.

oN'utilisez pas la même instance de bloc fonction dans une autre tâche.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

NOTE : Le forçage des valeurs de sortie logique du bloc fonction (FB) est autorisé par EcoStruxure Machine Expert, mais il n'a aucune incidence sur les sorties matérielles si la fonction est active (en cours d'exécution).

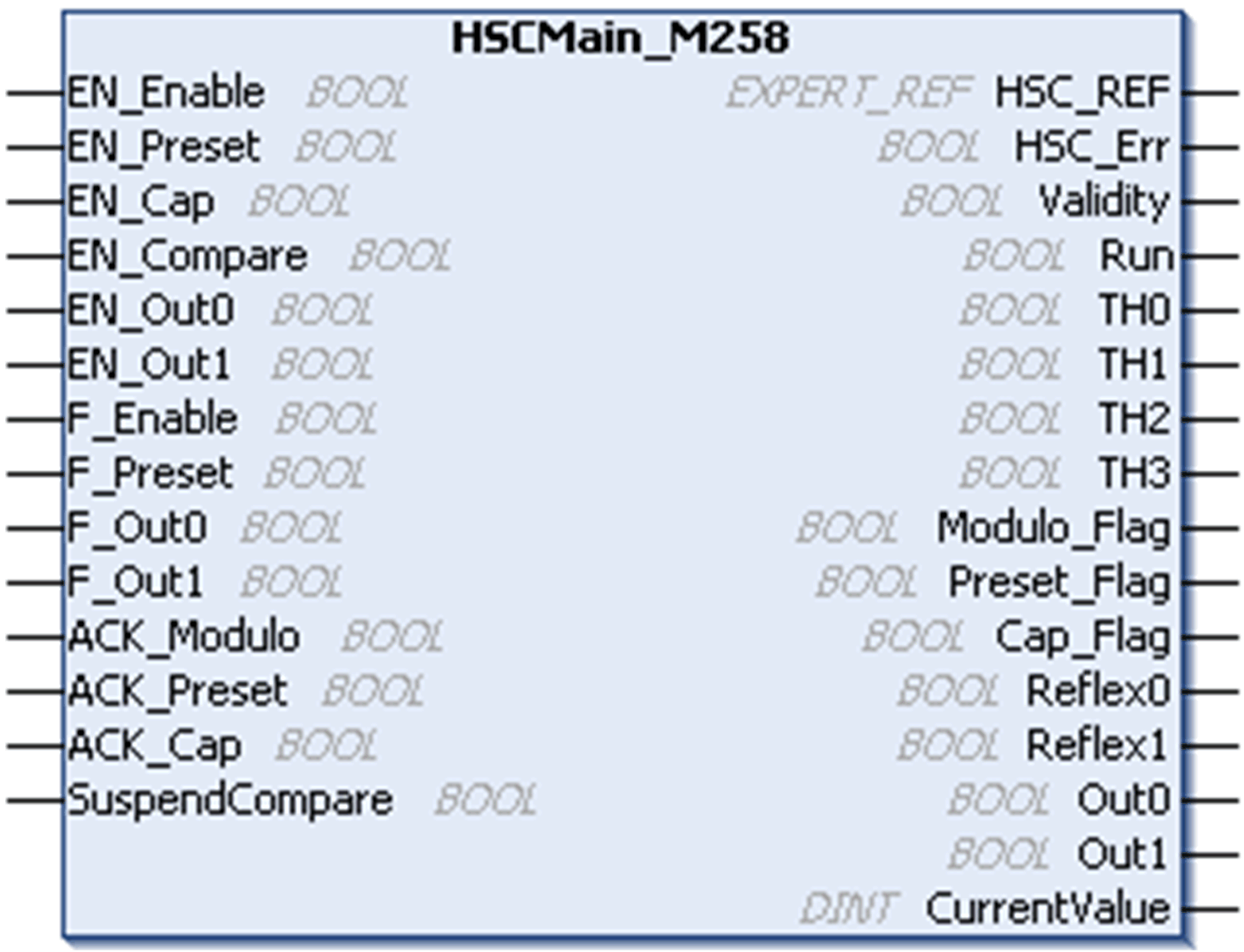

Représentation graphique

Représentation en langage IL et ST

Pour voir la représentation générale en langage IL ou ST, consultez le chapitre Représentation des fonctions et blocs fonction.

Description des variables d'E/S

Le tableau suivant décrit les variables d'entrée :

Entrée	Type	Description
EN_Enable	BOOL	TRUE = permet l'activation du compteur en utilisant l'entrée Enable.
EN_Preset	BOOL	TRUE = permet de synchroniser le compteur et de le démarrer via l'entrée Sync.
EN_Cap	BOOL	TRUE = active l'entrée Capture (si configuration en mode Mono-utilisation, Boucle modulo ou Large libre).
EN_Compare	BOOL	TRUE = active l'opération de comparaison (à l'aide des seuils 0, 1, 2, 3) : ocomparaison de base (bits de sortie TH0, TH1, TH2, TH3) oréflexe (bits de sortie Reflex0, Reflex1) oévénements (pour déclencher des tâches externes en cas de franchissement de seuil)
EN_Out0	BOOL	TRUE = autorise Output0 à renvoyer la valeur de Reflex0 (si configuration en mode Mono-utilisation, Boucle modulo ou Large libre).
EN_Out1	BOOL	TRUE = autorise Output1 à renvoyer la valeur de Reflex1 (si configuration en mode Mono-utilisation, Boucle modulo ou Large libre).
F_Enable	BOOL	TRUE = active le compteur et prend en compte les impulsions sur son entrée.
F_Preset	BOOL	Sur le front montant, cette entrée permet la synchronisation et le démarrage de la fonction de comptage dans les modes de comptage suivants : Compteur Mono-utilisation : pour présélectionner et démarrer le compteur. Compteur Boucle modulo : pour réinitialiser et démarrer le compteur. Compteur Large libre : pour présélectionner et démarrer le compteur. Compteur Evénements : pour redémarrer la base de temps interne au début. Fréquencemètre : pour redémarrer le minuteur interne par rapport à la base de temps
F_Out0	BOOL	TRUE = force Output0 à prendre la valeur 1 (si configuration en mode Mono-utilisation, Boucle modulo ou Large libre).
F_Out1	BOOL	TRUE = force Output1 à prendre la valeur TRUE (si configuration en mode Mono-utilisation, Boucle modulo ou Large libre).
ACK_Modulo	BOOL	Lors d'un front montant, réinitialise Modulo_Flag (modes Boucle modulo et Large libre).
ACK_Preset	BOOL	Sur le front montant, réinitialise Preset_Flag.
ACK_Cap	BOOL	Sur le front montant, réinitialise Cap_Flag (modes Mono-utilisation, Boucle modulo et Large libre).
SuspendCompare	BOOL	TRUE = les résultats de la comparaison sont suspendus : oLes bits de sortie TH0, TH1, TH2, TH3, Reflex0, Reflex1, Out0 et Out1 du bloc conservent leur dernière valeur. oLes sorties physiques Output0 et Output1 conservent leur dernière valeur. oLes événements de comparaison sont masqués. NOTE : EN_Compare, EN_Out0, EN_Out1, F_Out0, F_Out1 restent opérationnels tant que SuspendCompare est définie.

Le tableau suivant décrit les variables de sortie :

Sorties	Type	Commentaire
HSC_REF	EXPERT_REF	Référence à HSC.
Error	BOOL	TRUE = indique qu'une erreur a été détectée. Pour en savoir plus sur l'erreur détectée, utilisez le bloc fonction EXPERTGetDiag.
Validity	BOOL	TRUE = indique que les valeurs de sortie du bloc fonction sont valides. En mode Compteur de durées, si la valeur de timeout est dépassée, Validité = FALSE.
Run	BOOL	TRUE = compteur en cours d'exécution. En mode Mono-utilisation, le bit Run prend la valeur 0 lorsque CurrentValue atteint 0.
TH0	BOOL	TRUE = valeur de compteur en cours > Seuil 0 (si configuré dans les modes Mono-utilisation, Boucle modulo, Large libre). Active uniquement lorsque EN_Compare est définie.
TH1	BOOL	TRUE = valeur de compteur en cours > Seuil 1 (si configuré dans les modes Mono-utilisation, Boucle modulo, Large libre). Active uniquement lorsque EN_Compare est définie.
TH2	BOOL	TRUE = valeur de compteur en cours > Seuil 2 (si configuré dans les modes Mono-utilisation, Boucle modulo, Large libre). Active uniquement lorsque EN_Compare est définie.
TH3	BOOL	TRUE = valeur de compteur en cours > Seuil 3 (si configuré dans les modes Mono-utilisation, Boucle modulo, Large libre). Active uniquement lorsque EN_Compare est définie.
Modulo_Flag	BOOL	Définie sur TRUE si le compteur passe ses limites dans les modes suivants : oCompteur Boucle modulo : lorsque le compteur dépasse le modulo ou 0 oCompteur Large libre : lorsque le compteur dépasse ses limites
Preset_Flag	BOOL	Définie sur TRUE par la synchronisation de : ocompteur Mono-utilisation : lorsque le compteur est préréglé et démarre ocompteur Boucle modulo : lorsque le compteur est réinitialisé ocompteur Large libre : lorsque le compteur est préréglé ocompteur d'événements : lorsque le temporisateur interne lié à la base de temps redémarre oFréquencemètre : lorsque le temporisateur interne lié à la base de temps redémarre
Cap_Flag	BOOL	TRUE = indique qu'une valeur a été mémorisée dans le registre de capture. Cet indicateur doit être réinitialisé pour qu'une nouvelle capture puisse être effectuée.
Reflex0	BOOL	Etat de Reflex0 (si configuration en mode Mono-utilisation, Boucle modulo ou Large libre). Active uniquement lorsque EN_Compare est définie.
Reflex1	BOOL	Etat de Reflex1 (si configuration en mode Mono-utilisation, Boucle modulo ou Large libre). Active uniquement lorsque EN_Compare est définie.
Out0	BOOL	Indique l'état de Output0.
Out1	BOOL	Indique l'état de Output1.
CurrentValue	DINT	Valeur du compteur.
