Présentation du TM5SPS3

Caractéristiques principales

Le TM5SPS3 module de distribution d'alimentation de l'interface (IPDM) se compose de deux circuits électriques dédiés :

oune alimentation 24 VCC qui dessert l'électronique du module de l'Interface de bus de terrain et génère un courant indépendant pour le bus d'alimentation TM5 qui dessert les modules d'extension.

oun segment d'alimentation des E/S 24 VCC qui dessert :

- les modules d'extension,

- les capteurs et actionneurs connectés aux modules d'extension,

- les équipements externes connectés aux modules de distribution communs (CDM).

Le tableau suivant présente les caractéristiques principale du module TM5SPS3 :

Caractéristiques principales
Courant maximum fourni sur le segment d'alimentation des E/S 24 VCC	10 000 mA
Bus d'alimentation TM5 généré	750 mA

Informations de commande

La figure et le tableau suivants indiquent les références permettant de créer une interface de bus de terrain TM5 avec le module TM5SPS3 :

Numéro	Référence	Description	Couleur
1	TM5ACBN1	Embase de bus du module d'interface de bus de terrain et module de distribution d'alimentation de l'interface	Blanc
2	TM5NS31	Module d'interface du bus Sercos	Blanc
	TM5NCO1	Module d'interface CANopen	Blanc
	TM5NEIP1	Interface EtherNet/IP	Blanc
3	TM5SPS3	Interface Power Distribution Module (IPDM)	Gris
4	TM5ACTB12PS	Bornier pour PDM, IPDM et module électronique récepteur	Gris

NOTE : pour plus d'informations, reportez-vous à la rubrique Embases de bus et borniers TM5.

Voyants d’état

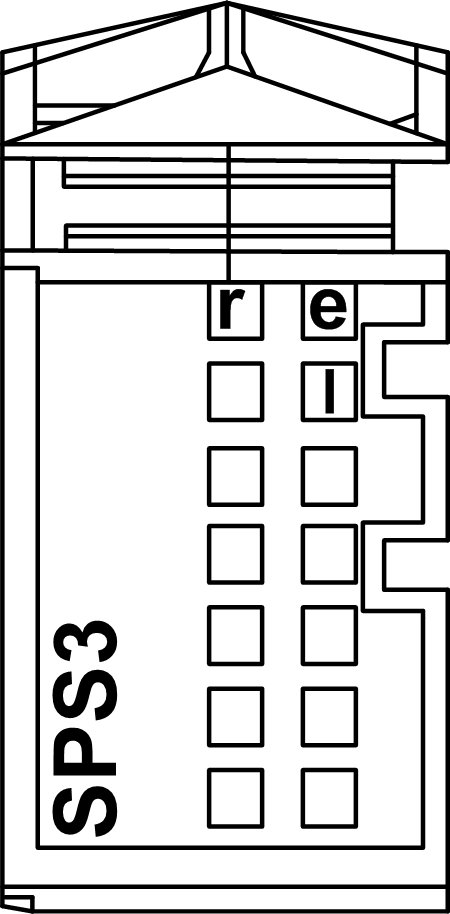

La figure et le tableau suivants montrent les voyants d'état du module IPDM TM5SPS3 :

Voyant	Couleur	Etat	Description
r	Vert	Eteint	Alimentation non connectée
		Clignotement simple	Etat de la réinitialisation
		Clignotement	Bus d'extension TM5 à l'état préopérationnel
		Allumé	Etat RUN
e	Rouge	Eteint	OK ou module non connecté
e	Rouge	Clignotement double	Indique l'une des conditions suivantes : oLe segment d'alimentation des E/S 24 VCC, via la ou les alimentations externes, est trop faible. oLa tension d'alimentation TM5, via la ou les alimentations externes, est trop faible.
e+r	Rouge fixe/Clignotement simple vert		Micrologiciel non valide
l	Rouge	Eteint	Le courant du module de distribution d'alimentation d'interface TM5 se trouve dans la plage acceptable.
l	Rouge	Allumé	Le courant du module de distribution d'alimentation d'interface TM5 est insuffisant.
