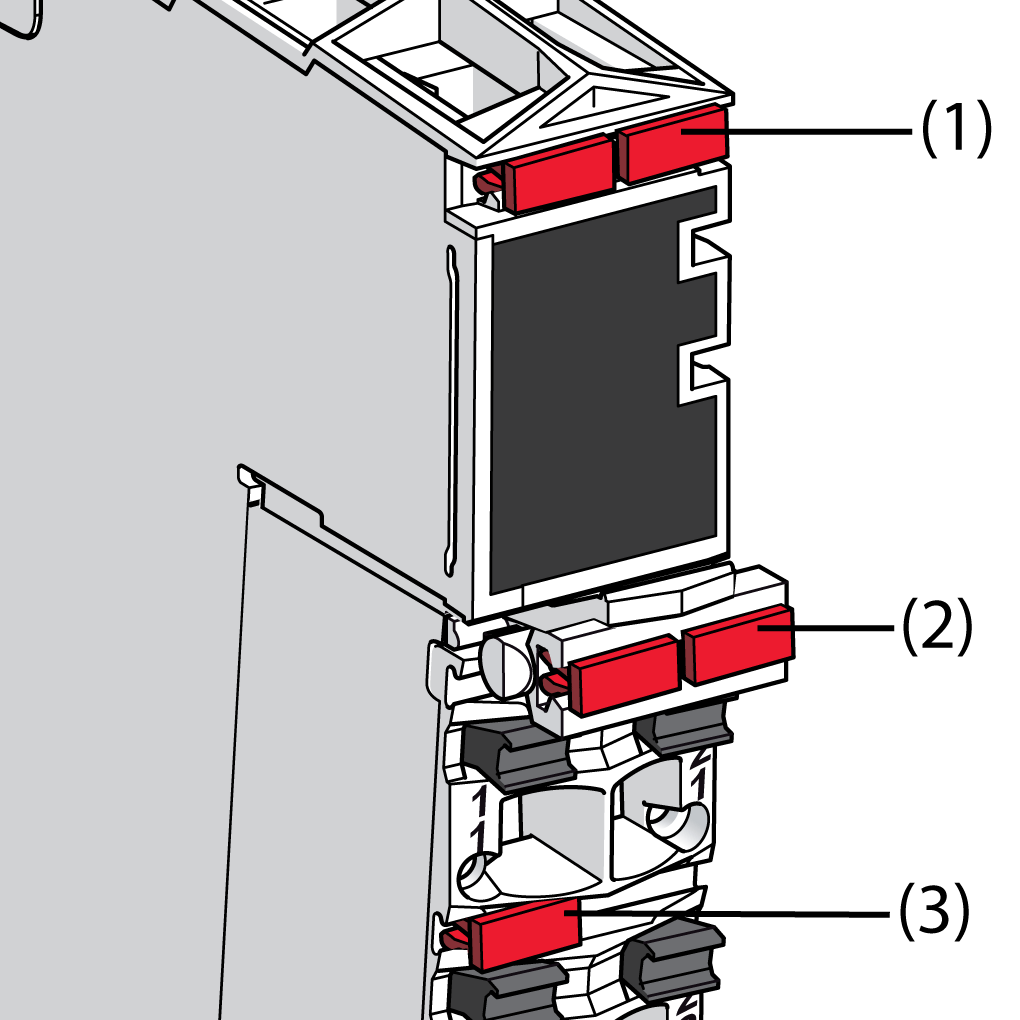

Cette section explique comment étiqueter :
1 le module électronique ;
2 le clip de verrouillage du bornier ;
3 les connecteurs du bornier.
NOTE : la procédure suivante explique comment installer un onglet d'étiquette pour bornier avec les cutters à largeur simple de l'outil d'étiquetage. Vous pouvez extrapoler avec les cutters à double largeur de l'outil d'étiquetage pour installer deux onglets d'étiquette pour bornier en même temps.
|

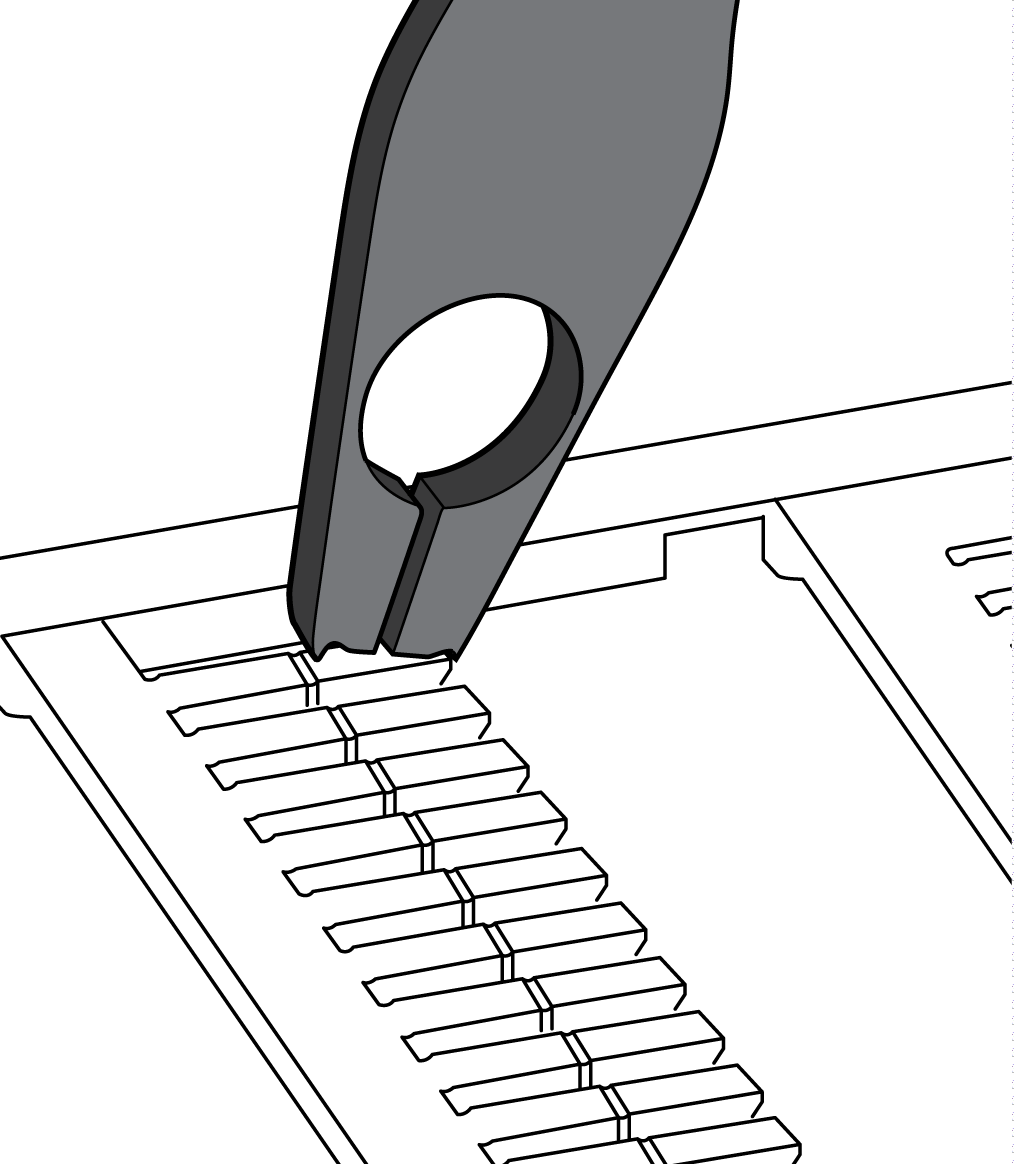

Cutters simple largeur |

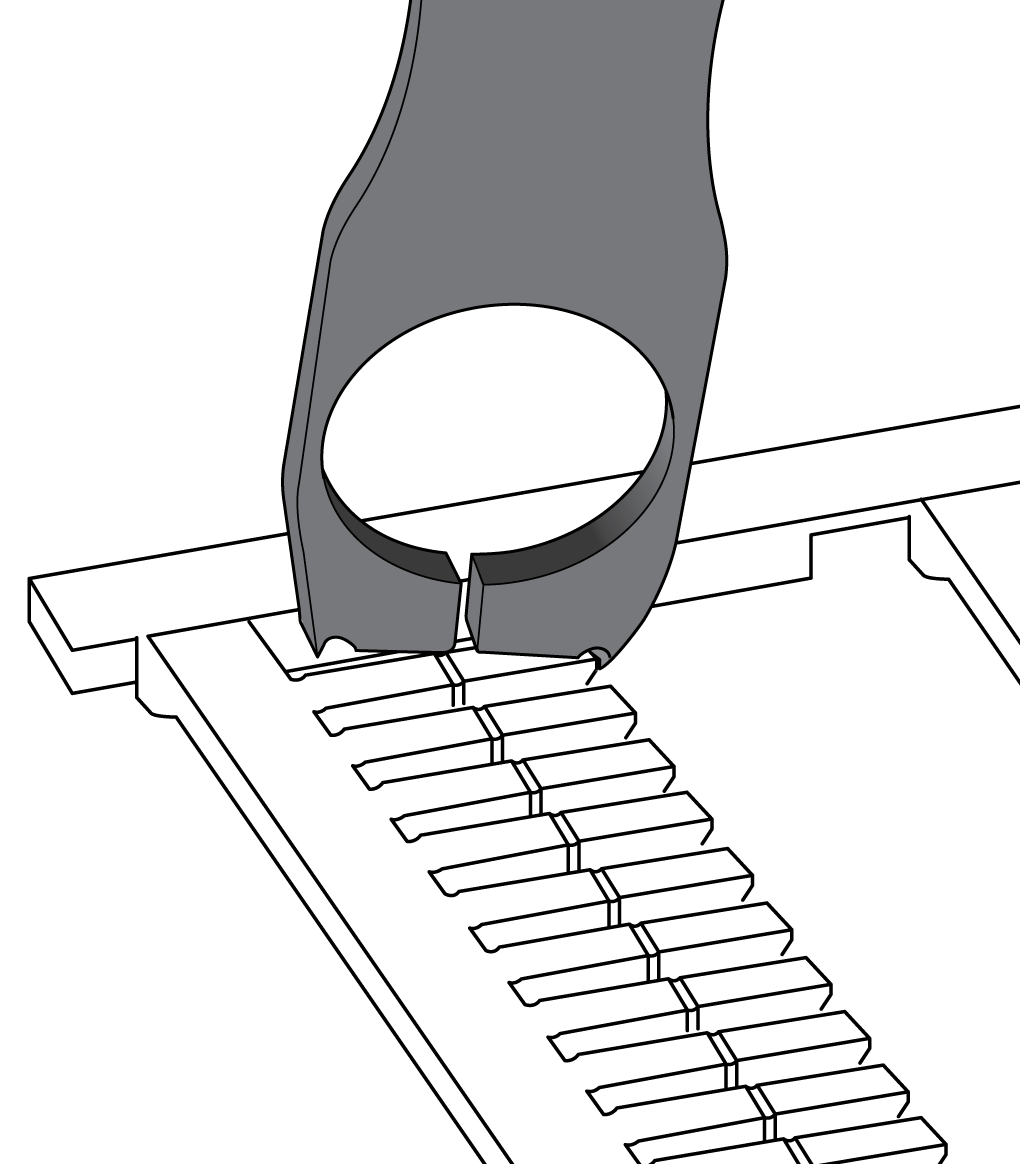

Cutters double largeur |
|---|---|
|
|
Etiquetage des connecteurs du bornier
Vous pouvez étiqueter les connecteurs du bornier, ainsi que le clip de verrouillage du bornier.
Le tableau suivant décrit comment étiqueter les bornes du bornier :
|
Etape |
Action |
|
|---|---|---|
|
1 |

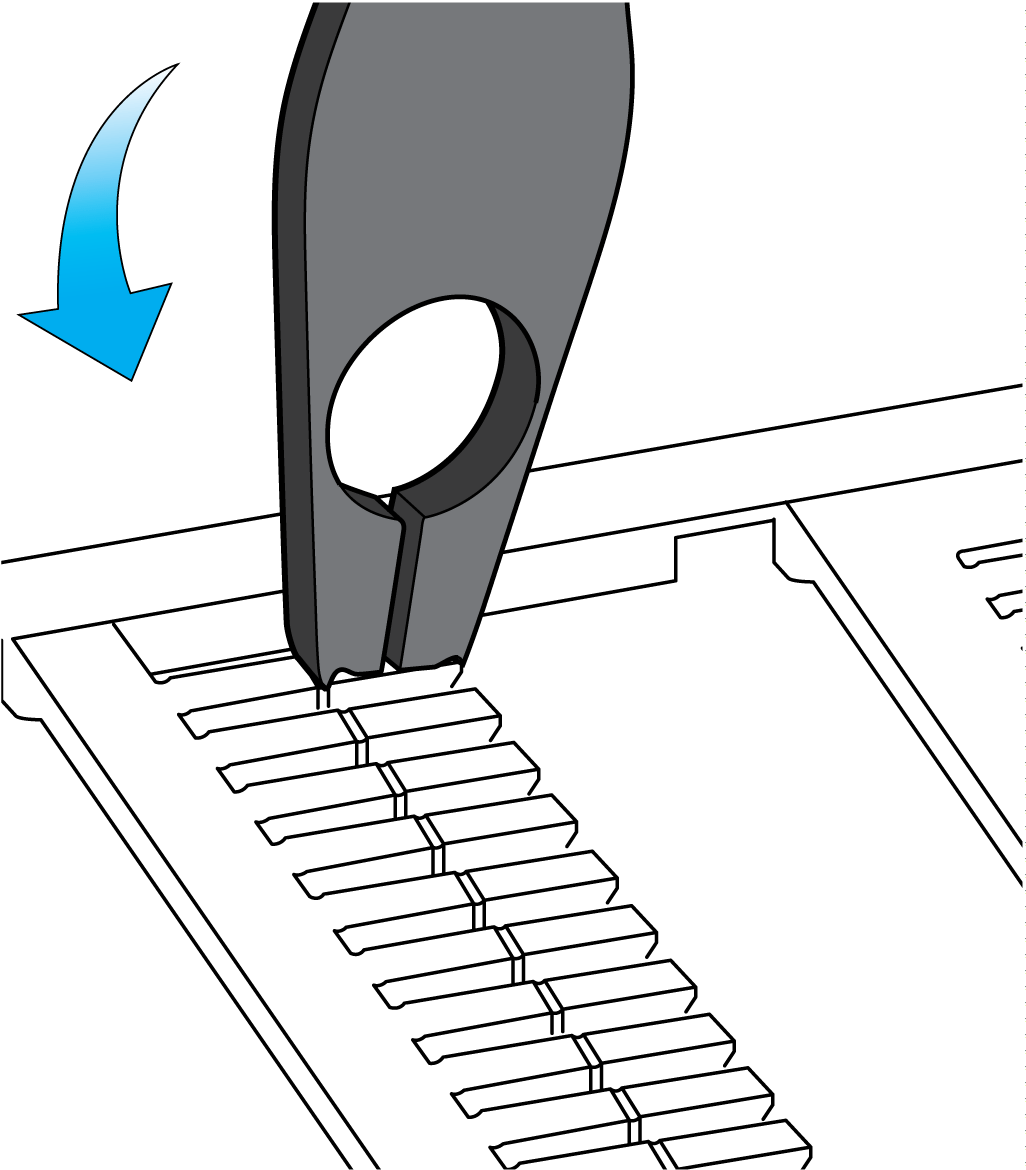

Saisissez l'onglet d'étiquette souhaité avec les cutters à double largeur de l'outil d'étiquetage. |
|
|
2 |
Appuyez avec l'outil d'étiquetage pour détacher l'onglet d'étiquette. |
|
|
3 |

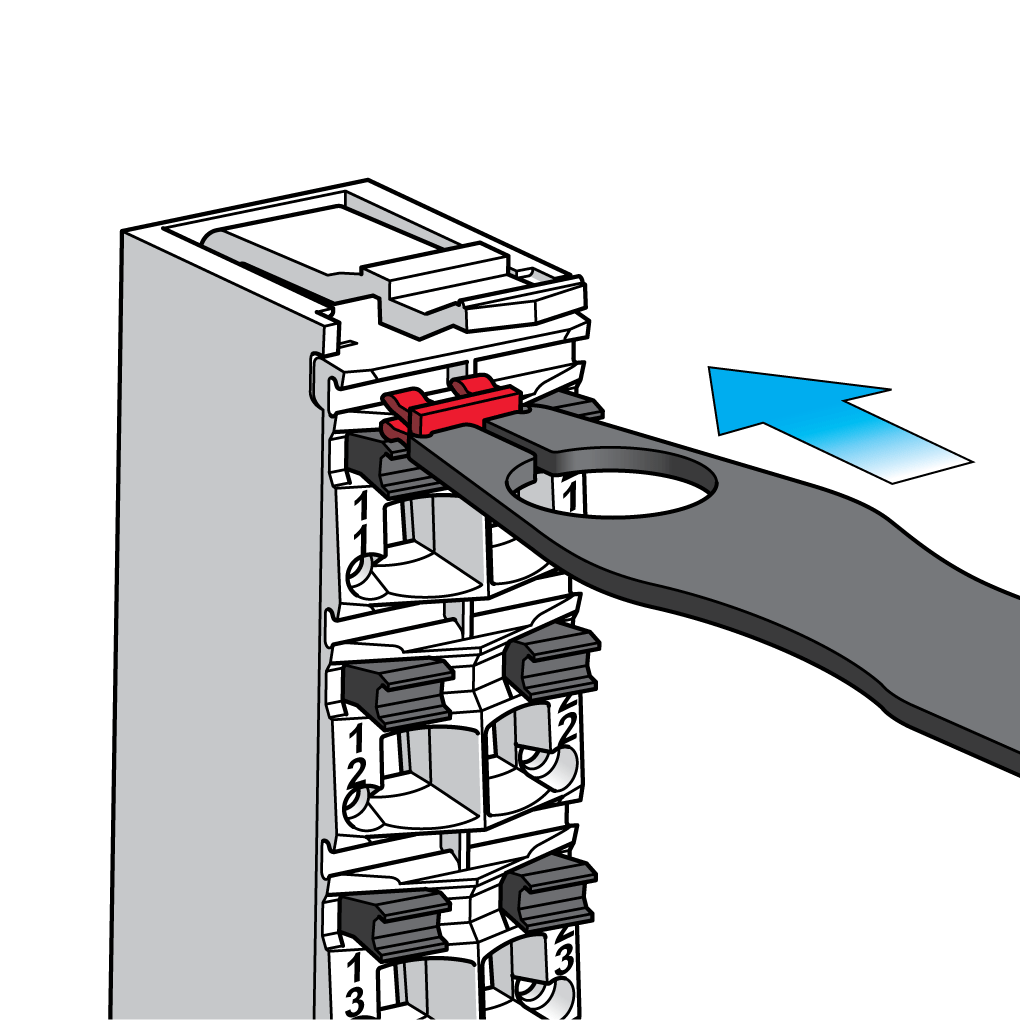

Centrez l'onglet d'étiquette sur l'emplacement du bornier. |
|
|
4 |

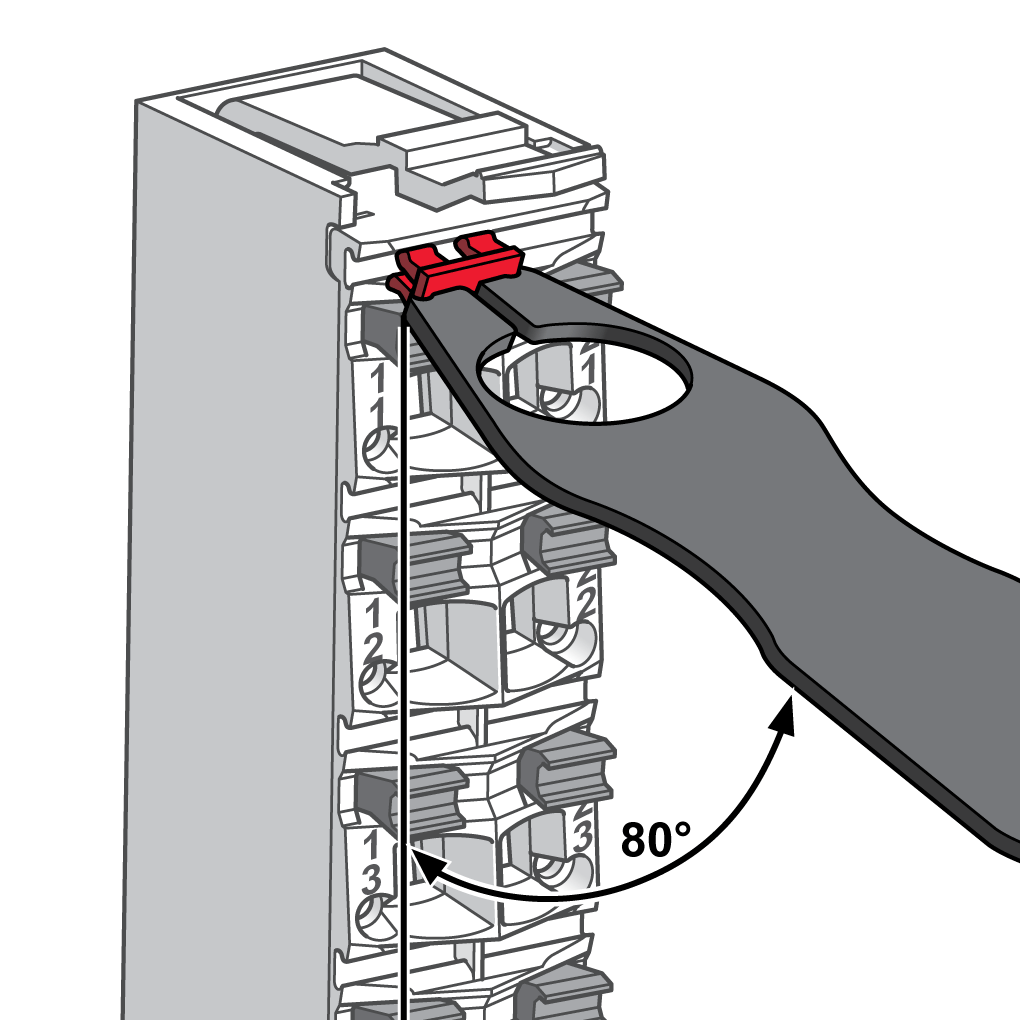

Maintenez l'outil d'étiquetage à un angle d'environ 80° par rapport au bornier. |
|
|
5 |

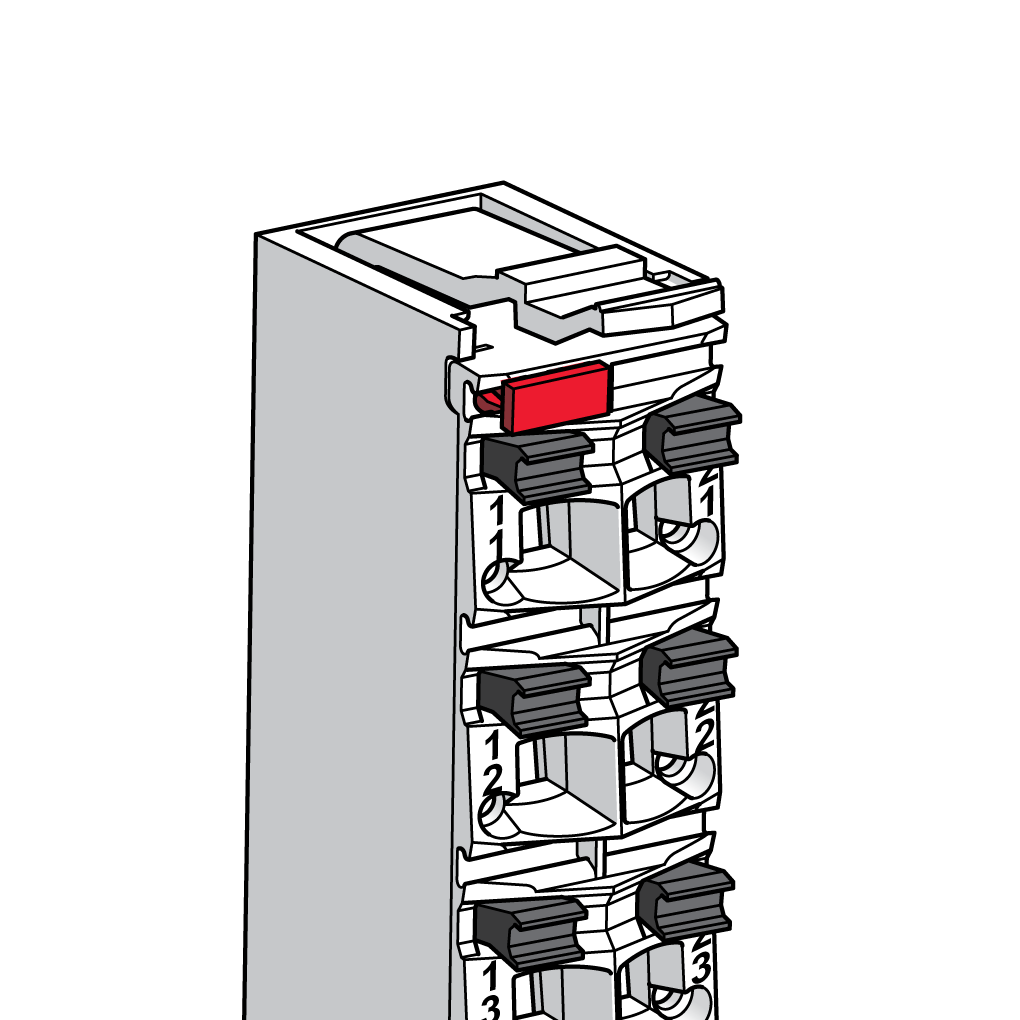

Appuyez sur l'outil d'étiquetage pour insérer les pattes de l'onglet d'étiquette dans l'emplacement. Résultat : l'étiquette est insérée. |
|
Etiquetage du clip de verrouillage du bornier
Pour étiqueter le bornier, insérez un ou deux onglets d'étiquette dans le clip de verrouillage de borne en procédant comme indiqué ci-avant.

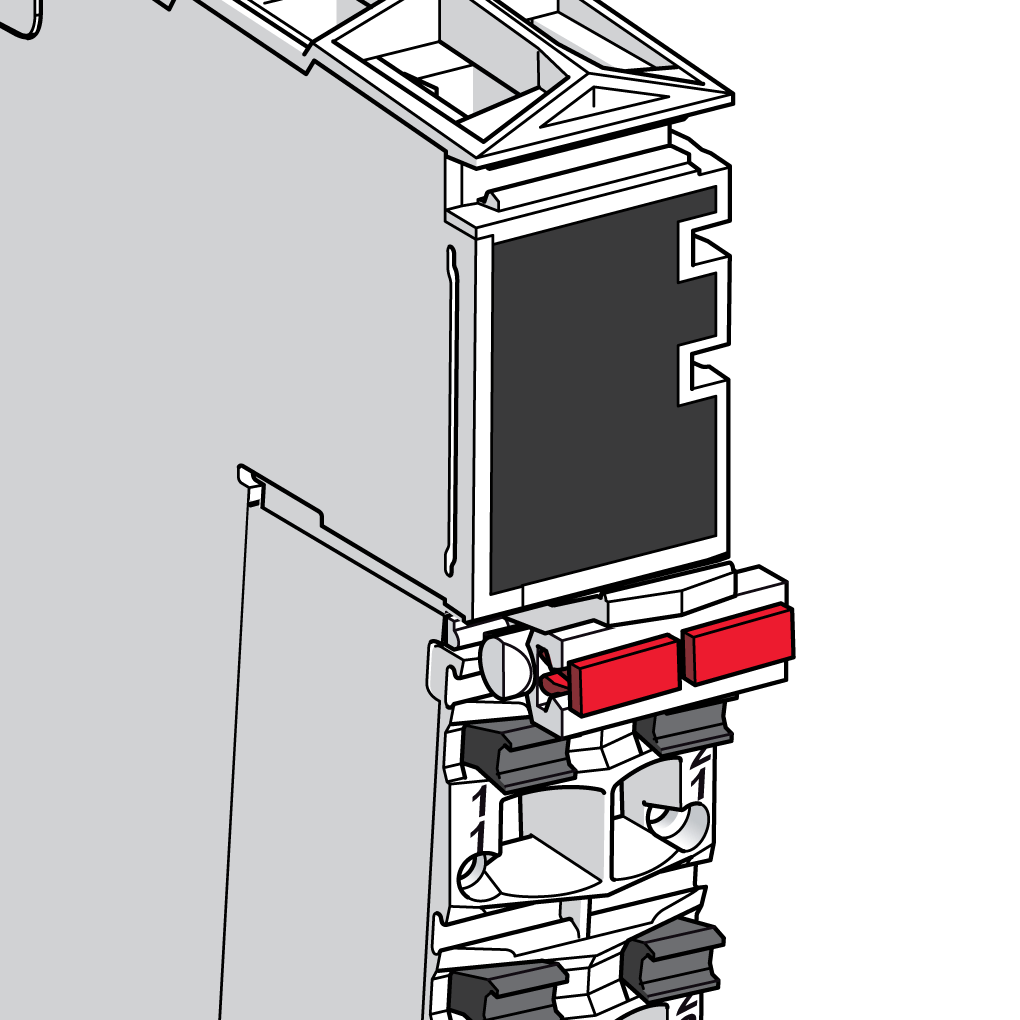

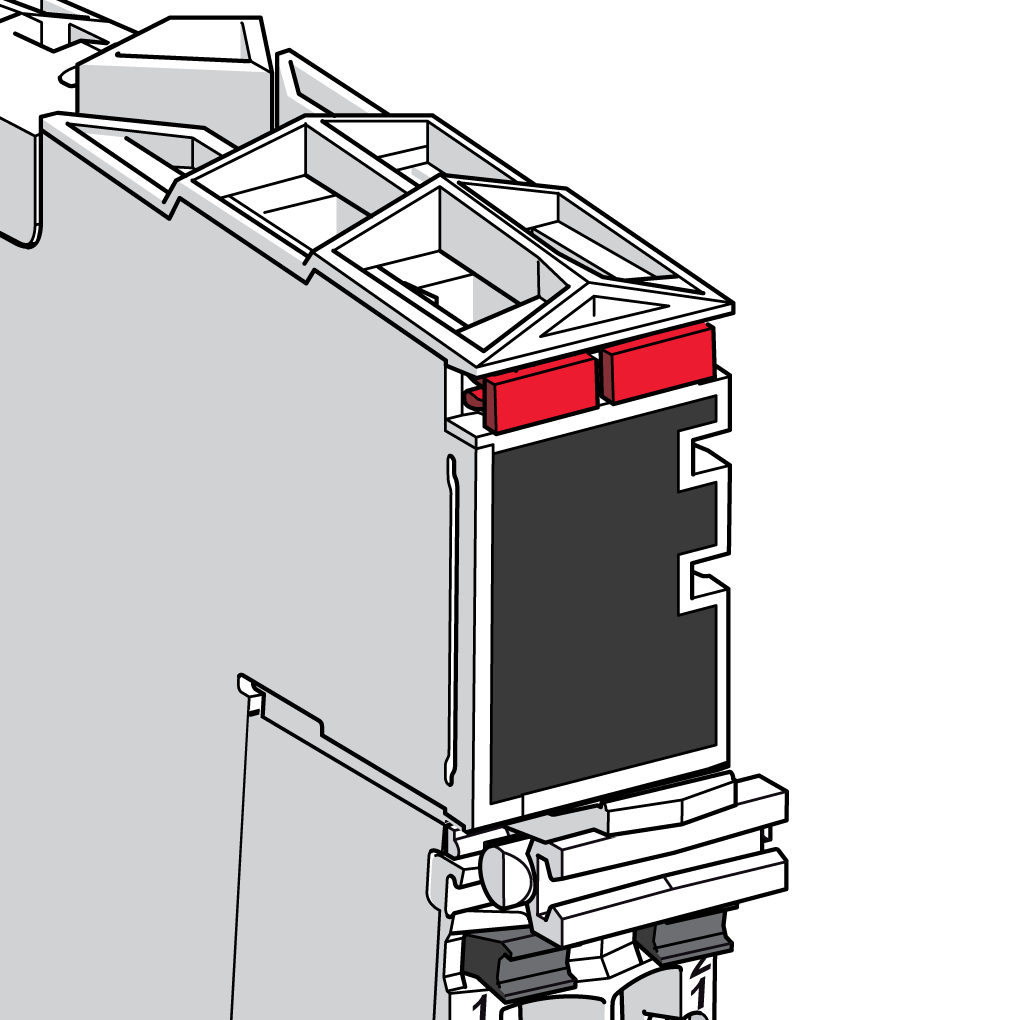

La figure suivante présente le clip de verrouillage de borne étiqueté :
Etiquetage du module électronique
Le module électronique est étiqueté de manière similaire au bornier :
