La procédure d'installation des tranches consiste à les installer et à les assembler directement sur le rail DIN :
1 Montez les embases de bus.
2 Insérez les modules électroniques.
3 Montez les borniers.
NOTE : si le contrôleur ou une interface de bus de terrain est déjà installé et câblé, ou si les connecteurs sont précâblés, coupez toutes les alimentations avant d'effectuer ces procédures.
|
|
|
RISQUE DE CHOC ÉLECTRIQUE, D'EXPLOSION OU D'ÉCLAIR D'ARC |
|
oCoupez toutes les alimentations de tous les équipements, y compris les équipements connectés, avant de retirer les caches ou les portes d'accès, ou avant d'installer ou de retirer des accessoires, matériels, câbles ou fils, sauf dans les cas de figure spécifiquement indiqués dans le guide de référence du matériel approprié à cet équipement. oUtilisez toujours un appareil de mesure de tension réglé correctement pour vous assurer que l'alimentation est coupée conformément aux indications. oRemettez en place et sécurisez tous les capots de protection, accessoires, matériels, câbles et fils, et vérifiez que l'appareil est bien relié à la terre avant de le remettre sous tension. oN'utilisez que la tension indiquée pour faire fonctionner cet équipement et les produits associés. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
La procédure d'installation de la première embase de bus varie selon qu'il s'agit d'une configuration locale, distante ou distribuée.
|
AVIS |
|
DÉCHARGE ÉLECTROSTATIQUE |
|
oStockez les composants électroniques dans leur emballage de protection jusqu'à leur assemblage. oNe touchez les modules que sur leur boîtier. oPrenez toutes les mesures de protection nécessaires contre les décharges électrostatiques. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
La procédure suivante décrit comment monter des embases de bus :
|
Etape |
Description |
|
|---|---|---|
|
1 |
Retirez les embases de bus de leur emballage de protection. Vérifiez que les embases de bus ne comportent pas de dommages mécaniques visibles. |
|
|
2 |
Relevez le levier de verrouillage jusqu'en haut sur toutes les embases de bus. Cela ouvre le mécanisme de verrouillage. |
|
|
3 |
Configuration locale : Débrochez le bornier du dernier module électronique incorporé du contrôleur. Configuration distante: Passez à l'étape suivante. Configuration distribuée : Débrochez le bornier du module IPDM de l'interface de bus de terrain. |
|
|
4 |
Configuration locale : Insérez la première embase de bus dans les guides du contrôleur, faites-la glisser sur le rail de montage et fixez-la en abaissant le levier. Configuration distante: Accrochez la première embase de bus dans la position souhaitée sur le rail de montage et fermez le mécanisme de verrouillage en abaissant le levier. Configuration distribuée : Insérez la première embase de bus dans les guides de l'embase de l'interface de bus de terrain, faites-la glisser sur le rail de montage et fixez-la en abaissant le levier. |
|
|
5 |

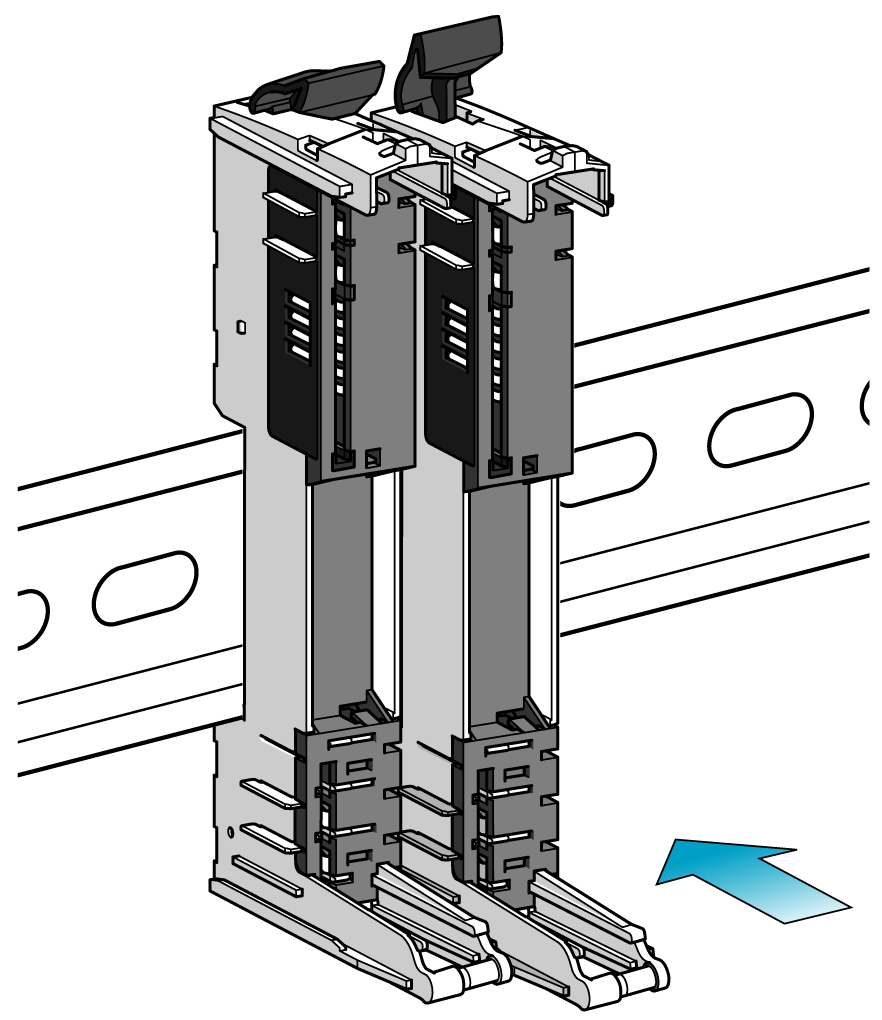

Insérez l'embase de bus suivante dans les guides de l'embase de bus précédemment montée. |
|
|
6 |
Faites glisser l'embase de bus sur le rail de montage et fixez-la en abaissant le levier de verrouillage. |
|
|
7 |
Selon la procédure d'installation, répétez ces opérations pour les autres embases de bus. |
|
|
8 |
Si vous utilisez des embases de bus avec paramétrage d'adresse, affectez une adresse à l'embase de bus à cette étape de la procédure d'installation des tranches. |
|
NOTE : n'oubliez pas de réinstaller le bornier débroché après l'installation de la tranche.
Insertion des modules électroniques

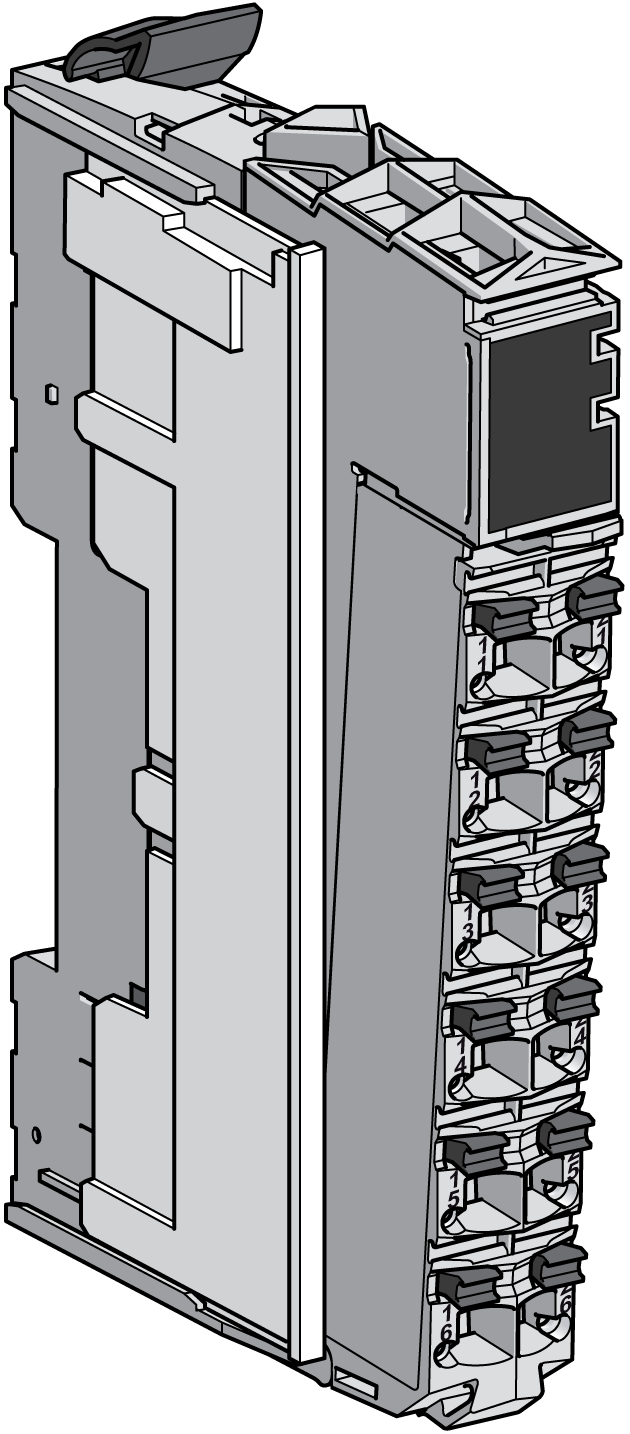

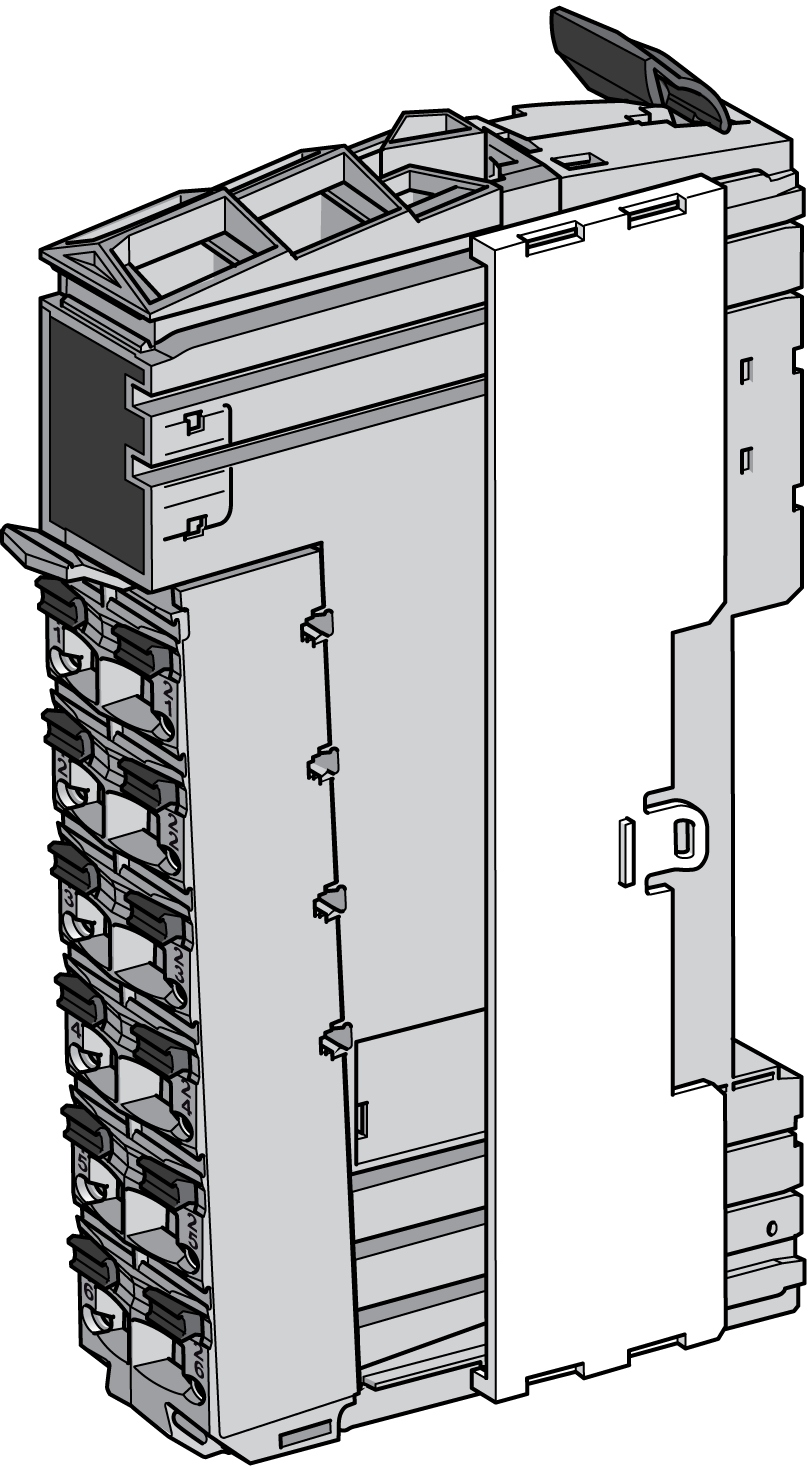

Une tranche doit être composée d'une seule couleur. Par exemple, une embase de bus grise ne doit être assemblée qu'à un module électronique gris et un bornier gris. Mais la couleur à elle seule ne suffit pas à assurer la compatibilité ; vérifiez toujours que les fonctionnalités des composants de la tranche correspondent aussi.
|
|
|
RISQUE DE CHOC ÉLECTRIQUE OU D'ÉCLAIR D'ARC ÉLECTRIQUE EN RAISON DE COMPOSANTS INCOMPATIBLES |
|
oN'associez pas au sein d'un même module d'extension des composants de couleurs différentes. oVérifiez systématiquement la compatibilité des composants et modules de la tranche avant de les installer, à l'aide du tableau des associations fourni dans ce manuel. oVérifiez que des borniers appropriés (minimum, couleurs correspondantes et nombre de bornes correct) sont installés sur les modules électroniques appropriés. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
NOTE : Si le contrôleur ou l'interface de bus de terrain est déjà installé et câblé, ou si vous remplacez un module électronique existant, veillez à respecter les consignes de remplacement à chaud relatives aux procédures suivantes.
La procédure suivante décrit comment monter les modules électroniques :
|
Etape |
Action |
|
|---|---|---|
|
1 |
Retirez le module électronique de son emballage de protection. Vérifiez que le module électronique ne comporte pas de dommages mécaniques visibles. |
|
|
2 |

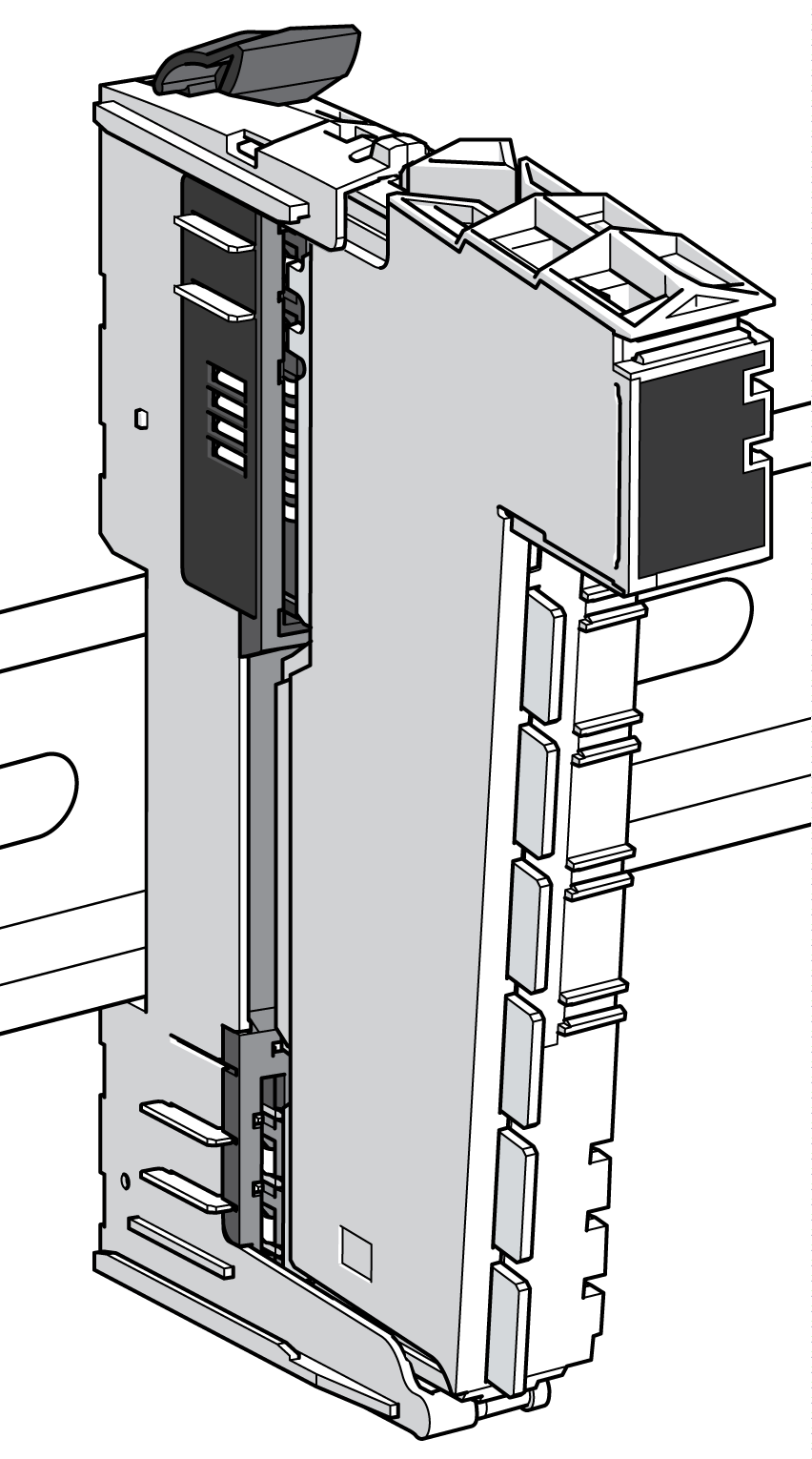

Insérez le module électronique dans les guides de l'embase de bus. |
|
|
3 |

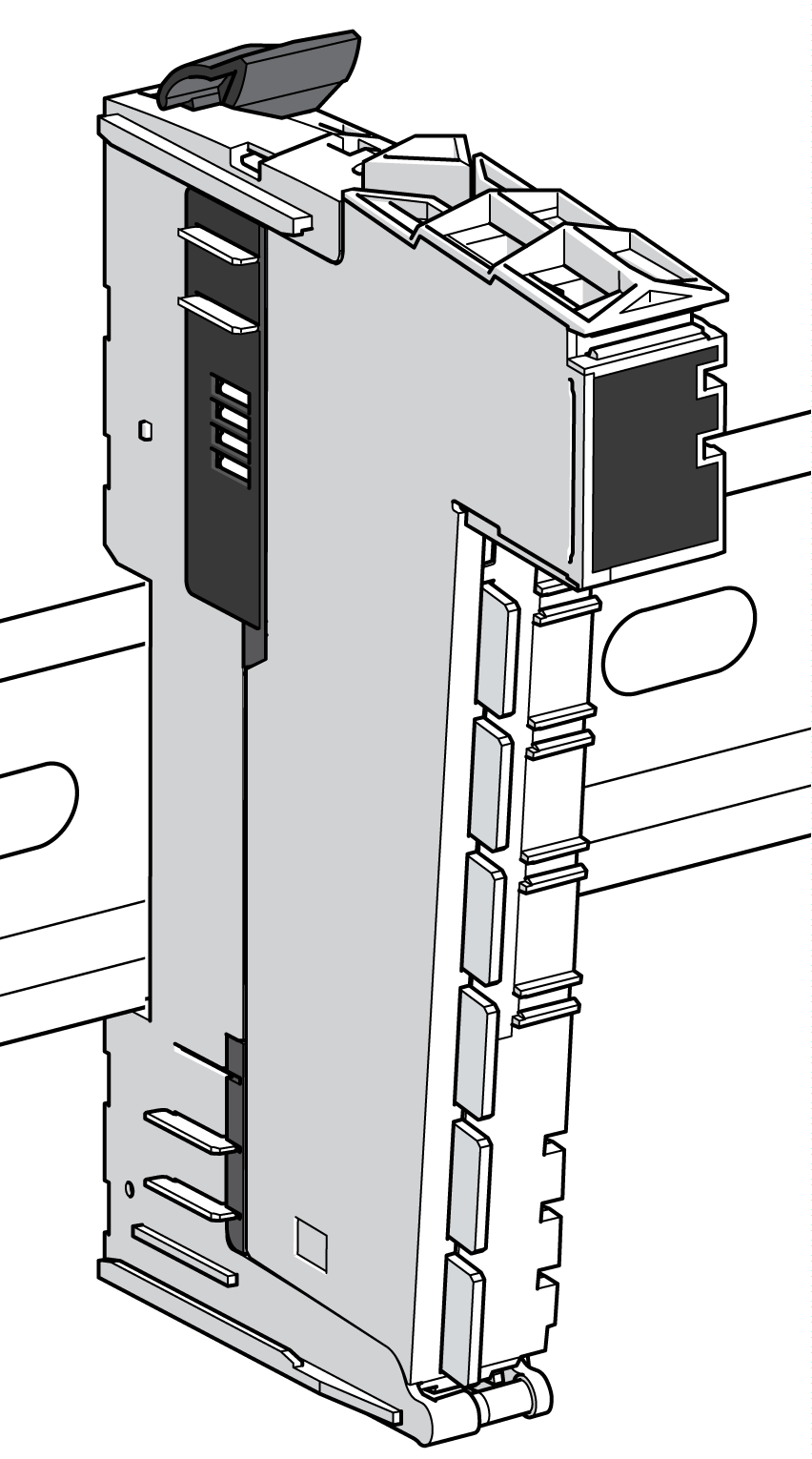

Insérez le module électronique dans l'embase de bus jusqu'à entendre le clic. |
|
|
4 |
Selon le plan d'installation, répétez ces opérations pour les autres modules électroniques. |
|
Une tranche doit être composée d'une seule couleur. Par exemple, une embase de bus grise ne doit être assemblée qu'à un module électronique gris et un bornier gris. Mais la couleur à elle seule ne suffit pas à assurer la compatibilité ; vérifiez toujours que les fonctionnalités des composants de la tranche correspondent aussi.
|
|
|
RISQUE DE CHOC ÉLECTRIQUE OU D'ÉCLAIR D'ARC ÉLECTRIQUE EN RAISON DE COMPOSANTS INCOMPATIBLES |
|
oN'associez pas au sein d'un même module d'extension des composants de couleurs différentes. oVérifiez systématiquement la compatibilité des composants et modules de la tranche avant de les installer, à l'aide du tableau des associations fourni dans ce manuel. oVérifiez que des borniers appropriés (minimum, couleurs correspondantes et nombre de bornes correct) sont installés sur les modules électroniques appropriés. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
Pour plus d'informations sur l'étiquetage et l'association des composants, reportez-vous à la rubrique Codage du système TM5.
La procédure suivante décrit comment monter le bornier :
|
Etape |
Action |
|
|---|---|---|
|
1 |

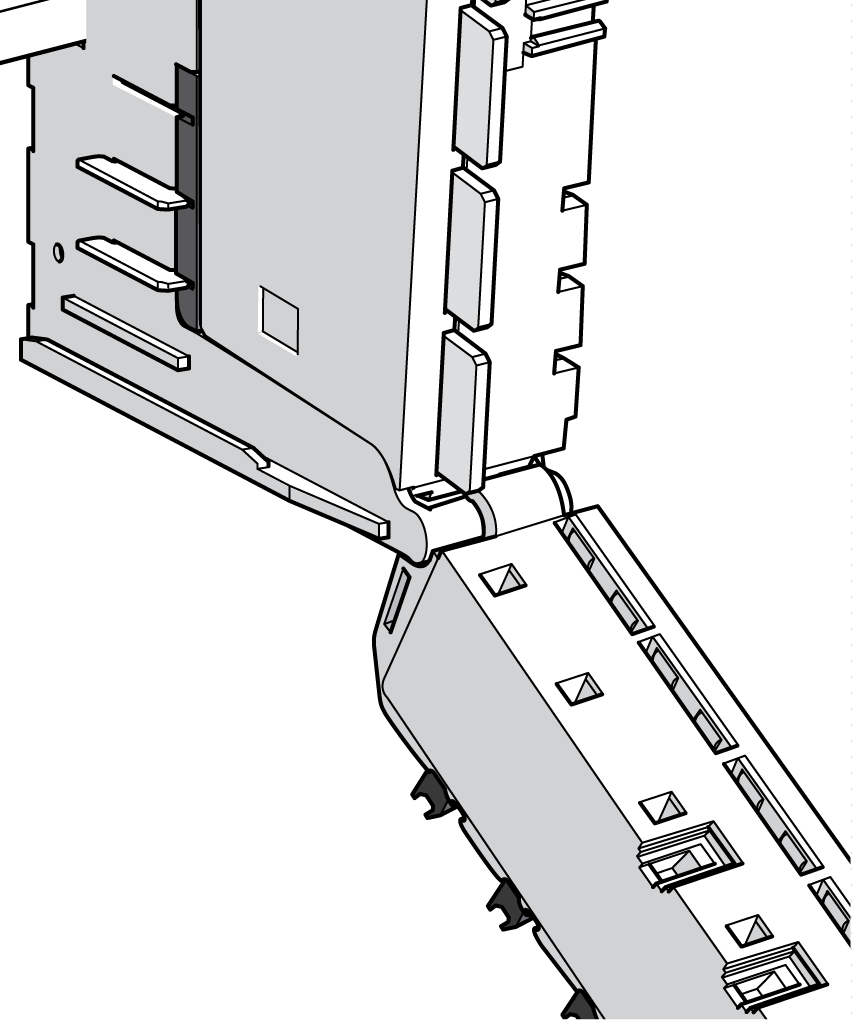

Accrochez le bord inférieur du bornier à son logement sur l'embase de bus. |
|
|
2 |

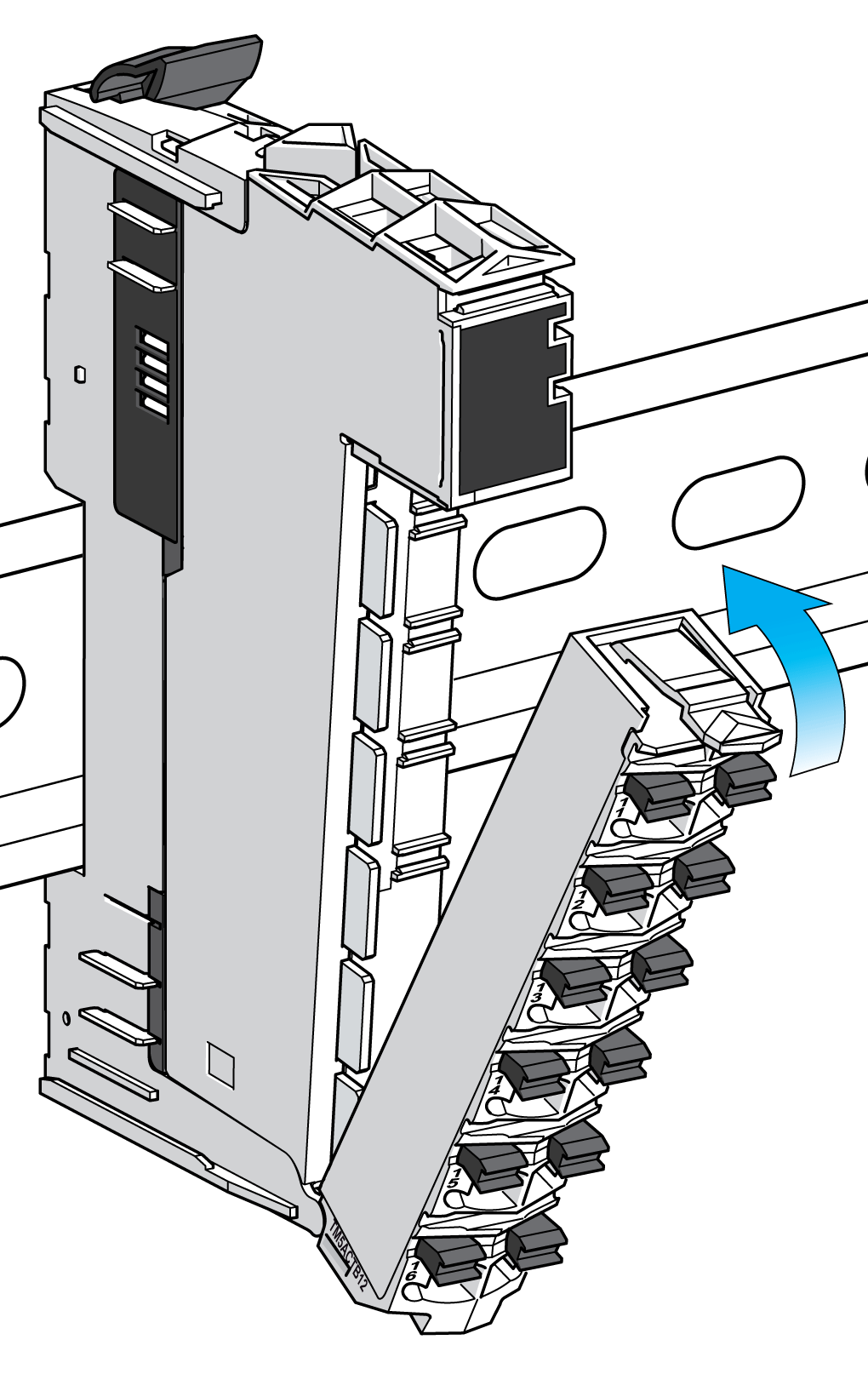

Faites-le pivoter vers le haut. |
|
|
3 |

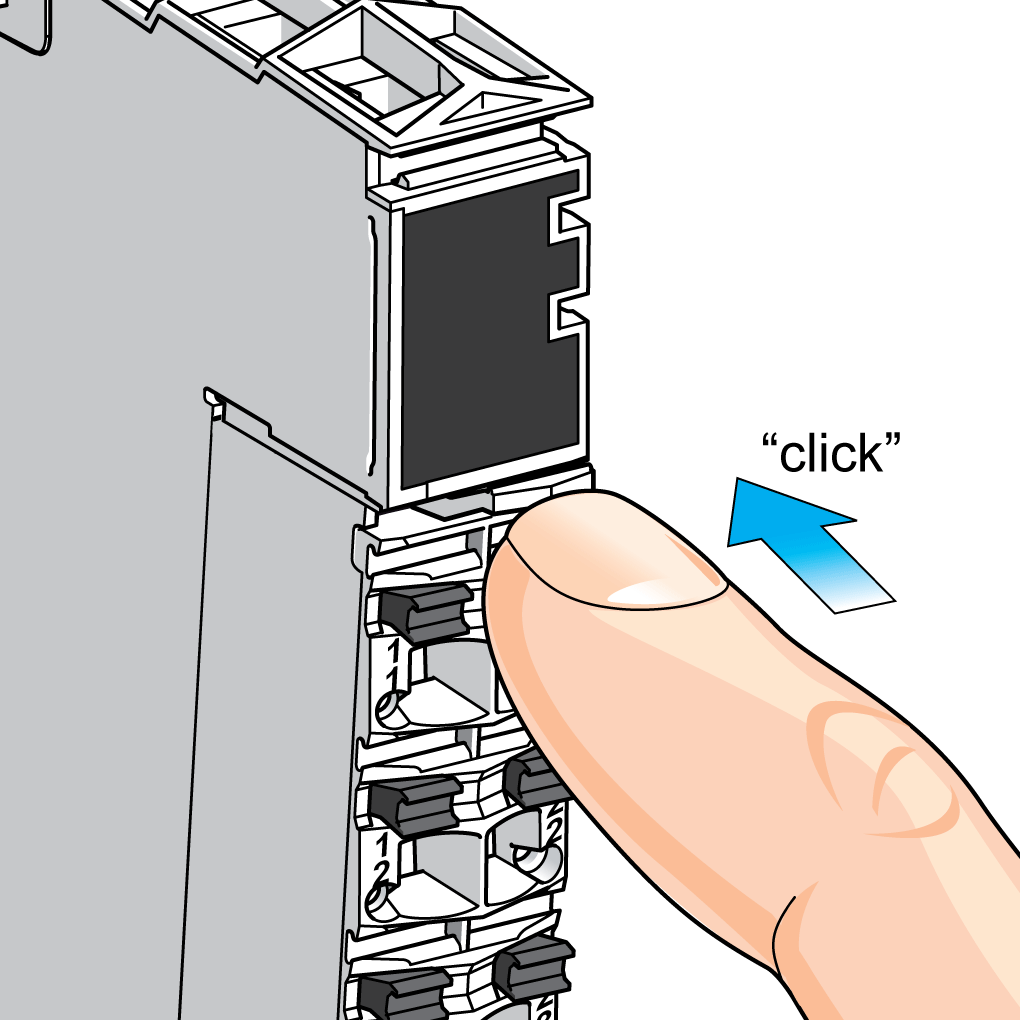

Appuyez sur le bornier jusqu'à entendre le clic. |
|
|
4 |
Selon le plan d'installation, répétez ces opérations pour les autres borniers. |
|
Plaque de verrouillage d'embase de bus droite
La plaque de verrouillage d'embase de bus droite doit être fixée à la tranche la plus à droite du contrôleur ou au module d'extension le plus à droite de la configuration local, éloignée ou de l'îlot distribué :
|
Etape |
Action |
|
|---|---|---|
|
1 |
Débrochez le bornier du module d'extension le plus à droite. |
|
|
2 |
En partant de l'avant, insérez la plaque de verrouillage d'embase de bus droite dans les guides de verrouillage de l'embase de bus. |
|
|
3 |
Insérez-la jusqu'au bout. |
|
|
4 |
Remplacez le bornier du module d'extension le plus à droite. |
|
NOTE : le contrôleur est livré avec la plaque de verrouillage d'embase de bus droite.
Plaque de verrouillage d'embase de bus gauche
La plaque de verrouillage d'embase de bus gauche est fixée à la première tranche (tranche du récepteur) des îlots distants :
|
Etape |
Action |
|
|---|---|---|
|
1 |
Placez la plaque de verrouillage d'embase de bus gauche sur la tranche de gauche et insérez-la dans les guides de verrouillage du bornier. |
|
|
2 |
Faites glisser la plaque de verrouillage d'embase de bus vers l'avant. |
|
