Placement du Système TM5 dans un boîtier
Les composants du Système TM5 sont montés côte à côte, sans espace entre eux.
Les composants Système TM5 sont de type IP20 et doivent être placés dans des boîtiers. Pour optimiser le refroidissement et la ventilation, il est impératif de respecter un dégagement adéquat entre votre Système TM5 (installé dans le boîtier) et les objets fixes à côté, tels que les conduites de câbles et les surfaces intérieures du boîtier.
La taille du boîtier est fonction du nombre de modules d'extension utilisés avec le contrôleur, l'interface de bus de terrain et tout autre équipement auxiliaire. Les espacements requis doivent être pris en compte pour déterminer la taille du boîtier.

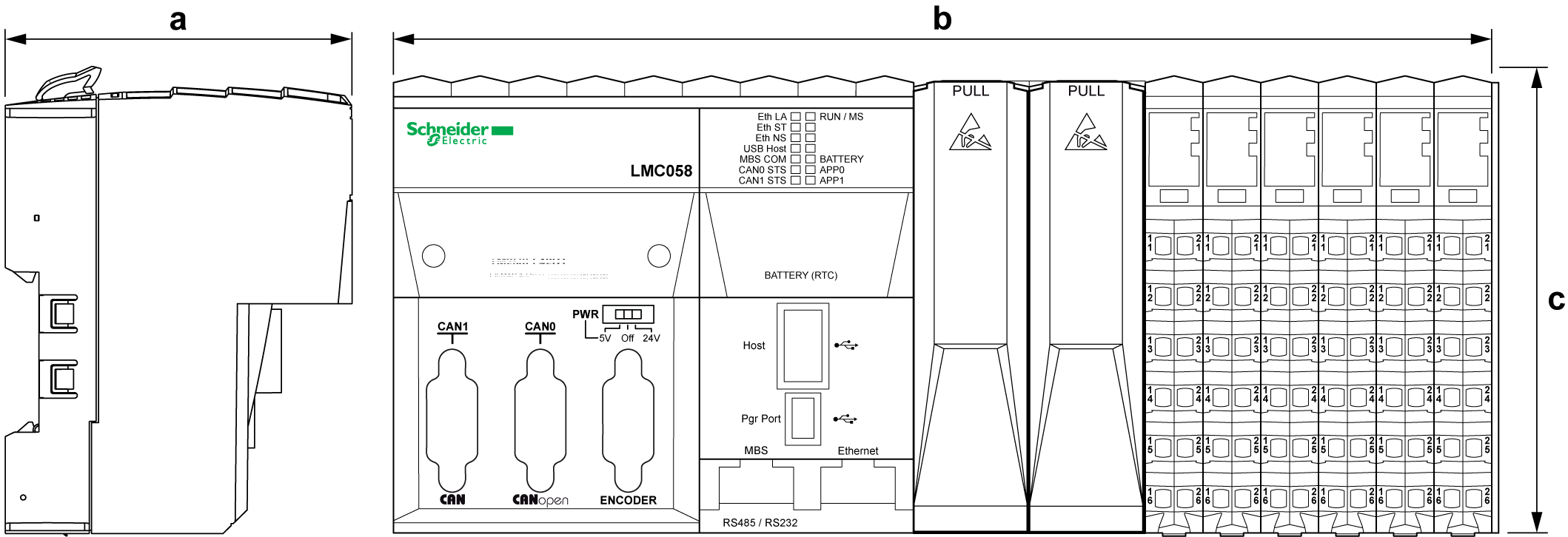

Le tableau suivant indique les dimension des contrôleurs :
|
Référence |
Profondeur (a) |
Largeur (b) |
Hauteur (c) |
|---|---|---|---|
|
Modicon M258 Logic Controller |
|||
|
TM258LD42DT |
75 mm |
177,5 mm |
99 mm |
|
TM258LD42DT4L |
240 mm |
||
|
TM258LF42DT |
177,5 mm |
||
|
TM258LF42DT4L |
240 mm |
||
|
TM258LF66DT4L |
265 mm |
||
|
TM258LF42DR |
265 mm |
||
|
Modicon LMC058 Motion Controller |
|||
|
LMC058LF42 |
75 mm |
177,5 mm |
99 mm |
|
LMC058LF424 |
240 mm |
||
Dimensions de l'interface du bus de terrain
La figure suivante indique les dimensions de l'interface du bus de terrain :

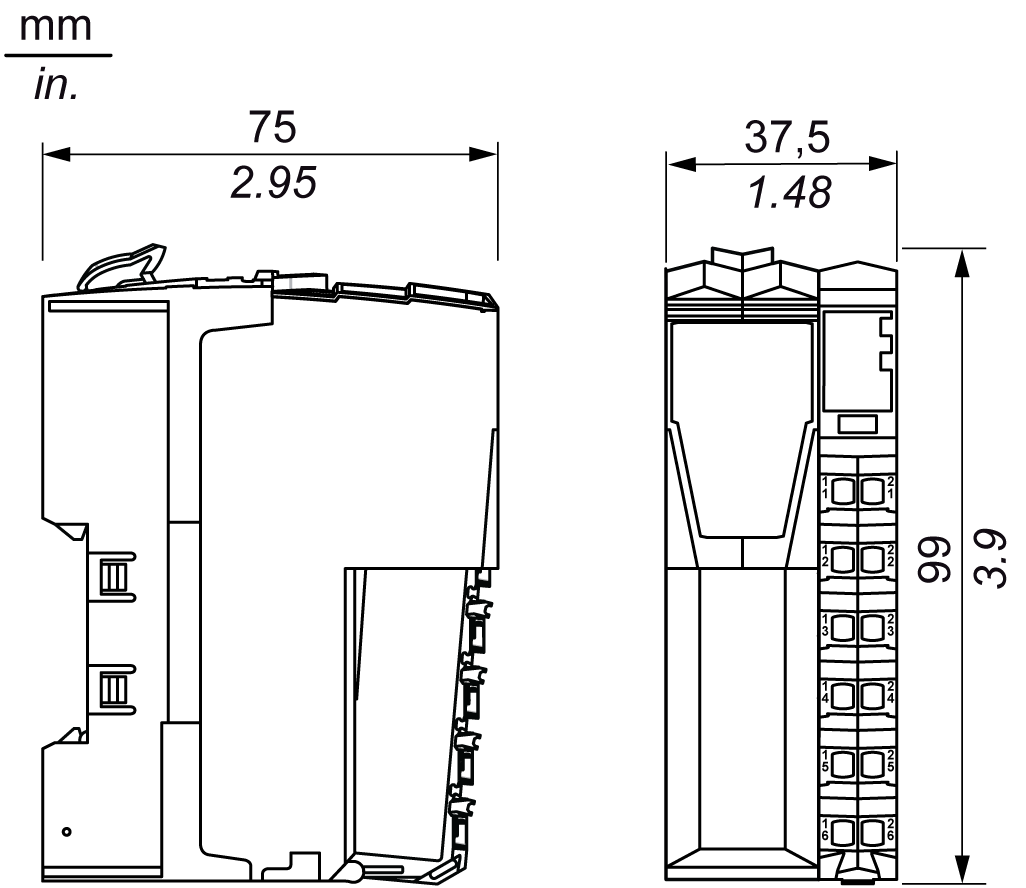

La figure suivante indique les dimensions des E/S compactes :

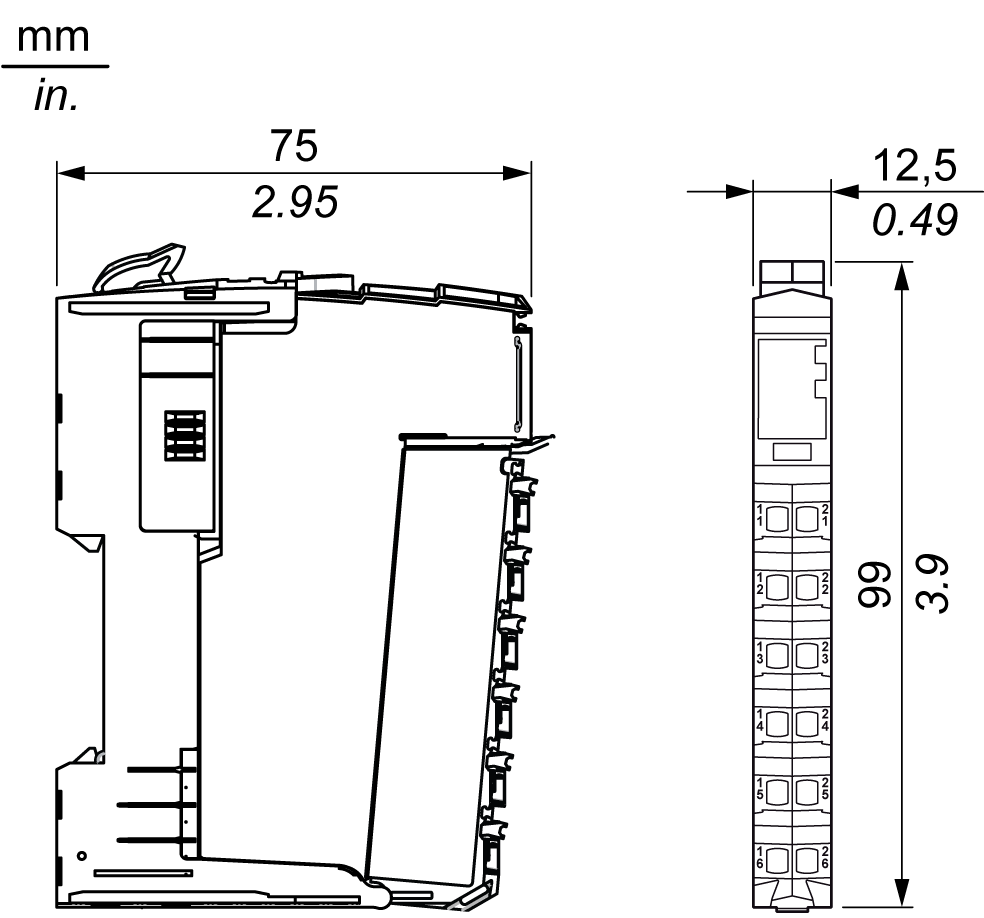

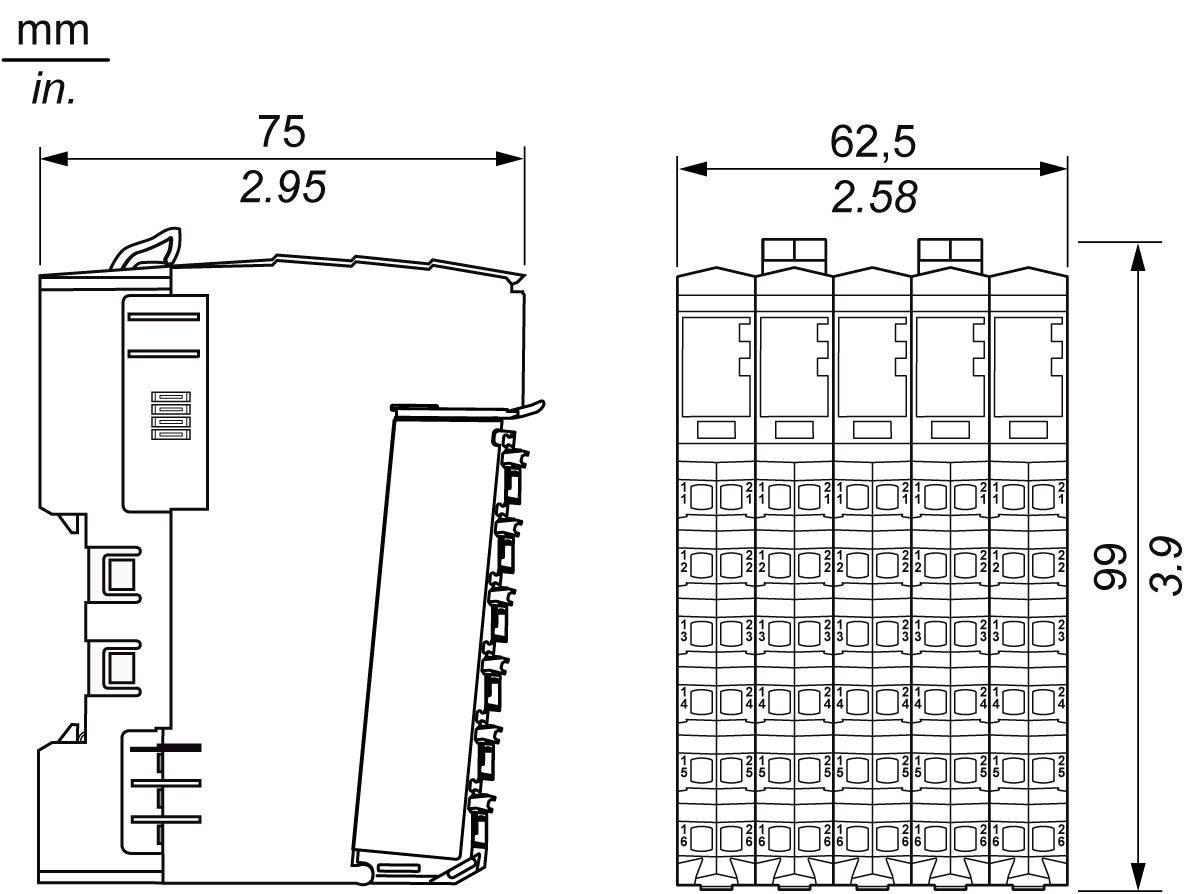

La figure suivante indique les dimensions de la tranche :
NOTE : laissez un espace approprié pour permettre une ventilation suffisante et maintenir une température ambiante conformes aux caractéristiques environnementales.
Des dégagements précis sont à respecter lors de l'installation du produit.
Ces dégagements sont de trois types :
oEntre le Système TM5 et les parois de l'armoire (porte de panneau comprise). Ce type de dégagement garantit une circulation d'air appropriée autour du Système TM5.
oEntre les borniers du Système TM5 et les conduites de câbles. Cette distance évite les interférences électromagnétiques entre le contrôleur et les conduites de câbles.
oEntre le Système TM5 et les autres appareils produisant de la chaleur, installés dans la même armoire.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
oPlacez les périphériques dégageant le plus de chaleur en haut de l'armoire et assurez-vous que la ventilation est adéquate. oÉvitez de placer cet équipement à côté ou au-dessus d'appareils pouvant entraîner une surchauffe. oInstallez l'équipement dans un endroit présentant les dégagements minimum par rapport à toutes les structures et tous les équipements adjacents, conformément aux instructions de ce document. oInstallez tous les équipements conformément aux spécifications fournies dans la documentation correspondante. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

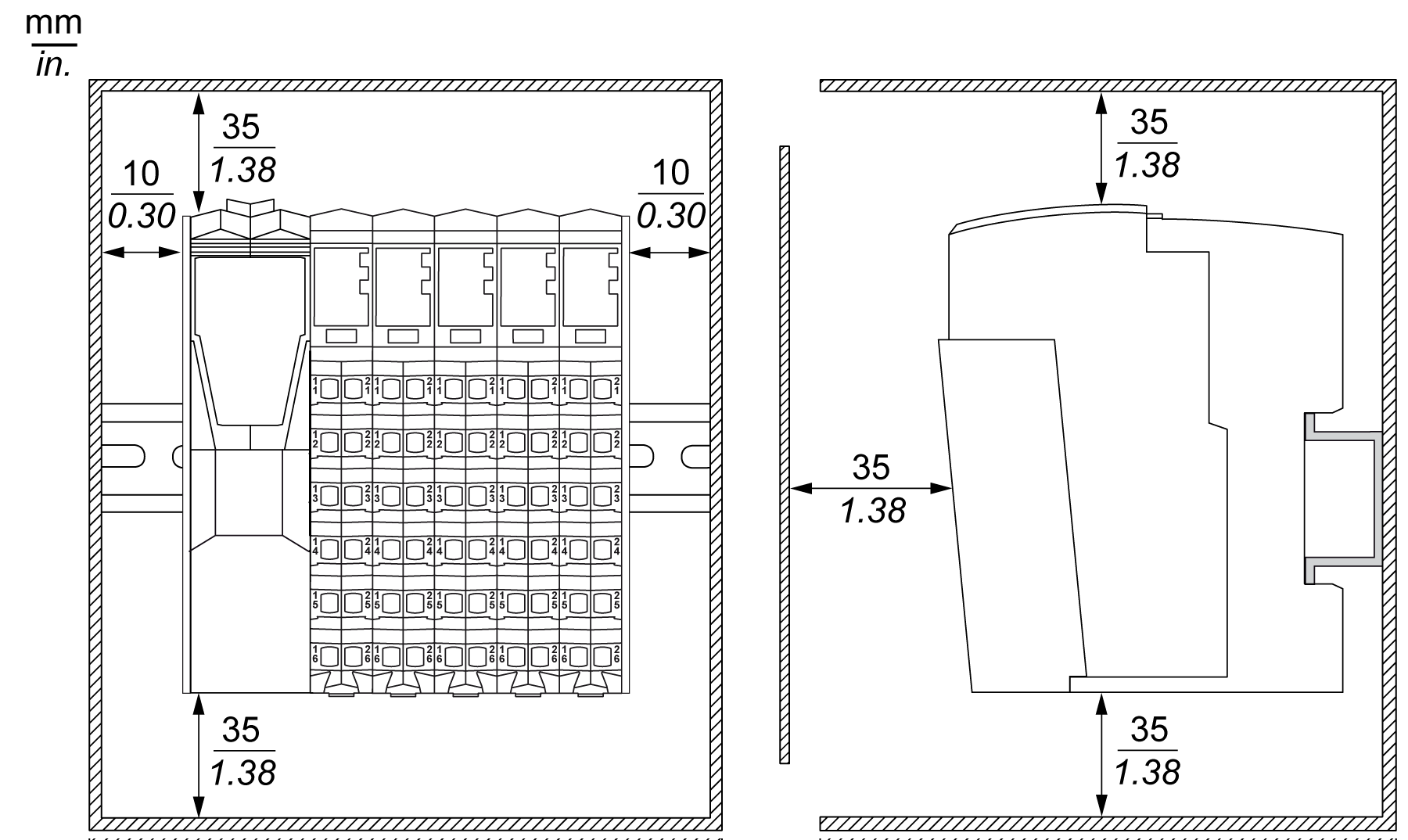

Le schéma suivant indique les dégagements requis pour un Système TM5 dans une armoire :
Vous pouvez monter le Système TM5 sur un rail DIN. Pour garantir la conformité aux normes CME (compatibilité électromagnétique), un rail DIN métallique doit être fixé sur une surface de montage métallique plate, sur un rack EIA (Electronic Industries Alliance) ou dans une armoire NEMA (National Electrical Manufacturers Association).
Vous pouvez commander un rail DIN adéquat auprès de Schneider Electric :
|
Profondeur du rail |
Référence du catalogue |
|---|---|
|
15 mm |
AM1DE200 |
|
8 mm |
AM1DP200 |
|
15 mm |
AM1ED200 |
Pour assurer une bonne dissipation thermique, laissez un espace suffisant autour de votre Système TM5. Montez le Système TM5 dans la zone la plus fraîche, le plus souvent en bas du boîtier.
Les tableaux suivants indiquent les valeurs de dissipation maximales permettant d'estimer la puissance dissipée lorsque vous planifiez le refroidissement de votre Système TM5 et de l'armoire :
|
Famille de contrôleurs |
Référence |
Valeur de dissipation maximale(1) (W) |
|---|---|---|
|
Modicon M258 Logic Controller |
TM258LD42DT |
12,3 |
|
TM258LD42DT4L |
14,6 |
|
|
TM258LF42DT |
12,5 |
|
|
TM258LF42DT4L |
14,8 |
|
|
TM258LF66DT4L |
18,2 |
|
|
TM258LF42DR |
14,8 |
|
|
Modicon LMC058 Motion Controller |
LMC058LF42 |
11,9 |
|
LMC058LF424 |
13,4 |
|
|
Remarque : (1) La valeur de consommation maximale d'un contrôleur ne tient pas compte des modules de communication PCI facultatifs, ni des valeurs de puissance des modules d'extension facultatifs. |
||
|
Modules de communication PCI |
Référence |
Valeur de dissipation maximale (W) |
Réduction de charge |
|---|---|---|---|
|
Ligne série |
TM5PCRS2 |
0,33 |
Non |
|
Ligne série |
TM5PCRS4 |
0,4 |
Non |
|
Profibus DP |
TM5PCDPS |
1,8 |
Non |
|
Famille d'interfaces de bus de terrain |
Référence |
Valeur de dissipation maximale (W) |
Réduction de charge |
|---|---|---|---|
|
Module d'interface CANopen |
TM5NCO1 |
1,5 |
Non |
|
Sercos |
TM5NS31 |
1,72 |
Non |
|
Module de distribution d'alimentation d'interface (IPDM) |
TM5SPS3 |
1,82 |
Oui(1) |
|
EtherNet/IP |
TM5NEIP1 |
2,0 |
Oui(2) |
|
(1) Déclassement en température (2) Au-dessus de 2000 m, 0,5 °C (0.9 °F) tous les 100 m |
|||
|
Référence d'E/S compactes |
Valeur de dissipation maximale (W) |
Réduction de charge(1) |
|---|---|---|
|
TM5C24D18T |
3,71 |
Oui |
|
TM5C12D8T |
2,36 |
Non |
|
TM5C12D6T6L |
7,3 |
Non |
|
TM5C24D12R |
4,3 |
Oui |
|
TM5CAI8O8VL |
5,25 |
Non |
|
TM5CAI8O8CL |
5,25 |
Non |
|
TM5CAI8O8CVL |
5,25 |
Non |
|
Remarque : (1) La réduction de charge est propre à chaque équipement. Pour plus d'information, consultez le Guide de référence du matériel du module d'E/S compactes Modicon TM5. |
||
|
Type de tranche |
Référence de module électronique de la tranche |
Valeur de dissipation maximale de la tranche (W) |
Réduction de charge(1) |
|---|---|---|---|
|
Entrée logique |
TM5SDI2D |
0,54 |
Non |
|
TM5SDI4D |
0,86 |
Non |
|
|
TM5SDI6D |
1,16 |
Non |
|
|
TM5SDI12D |
2,06 |
Oui |
|
|
TM5SDI16D |
1,78 |
Oui |
|
|
TM5SDI2A |
0,82 |
Non |
|
|
TM5SDI4A |
1,21 |
Non |
|
|
TM5SDI6U |
1,02 |
Non |
|
|
Sortie numérique |
TM5SDO2T |
0,59 |
Non |
|
TM5SDO4T |
0,78 |
Non |
|
|
TM5SDO4TA |
0,79 |
Non |
|
|
TM5SDO6T |
1,02 |
Non |
|
|
TM5SDO8TA |
0,35 |
Oui |
|
|
TM5SDO12T |
1,54 |
Oui |
|
|
TM5SDO16T |
1,95 |
Oui |
|
|
TM5SDO2R |
0,58 |
Oui |
|
|
TM5SDO4R |
0,93 |
Non |
|
|
TM5SDO2S |
2,13 |
Oui |
|
|
Entrée/Sortie mixte |
TM5SDM12DT |
1,44 |
Oui |
|
TM5SMM6D2L |
1,75 |
Oui |
|
|
Entrée analogique |
TM5SAI2L |
0,94 |
Non |
|
TM5SAI2H |
1,34 |
Non |
|
|
TM5SAI4L |
1,24 |
Non |
|
|
TM5SAI4H |
1,64 |
Oui |
|
|
TM5SAI2PH |
1,24 |
Non |
|
|
TM5SAI2TH |
0,86 |
Non |
|
|
TM5SAI4PH |
1,24 |
Non |
|
|
TM5SAI6TH |
1,05 |
Non |
|
|
TM5SEAISG |
1,25 |
Non |
|
|
TM5SAO2L |
1,24 |
Non |
|
|
TM5SAO2H |
1,34 |
Non |
|
|
TM5SAO4L |
1,64 |
Oui |
|
|
TM5SAO4H |
1,64 |
Oui |
|
|
Module expert |
TM5SE1IC02505 |
1,64 |
Non |
|
TM5SE1IC01024 |
1,54 |
Non |
|
|
TM5SE2IC01024 |
1,64 |
Non |
|
|
TM5SE1SC10005 |
1,64 |
Non |
|
|
TM5SDI2DF |
1,10 |
Non |
|
|
Modules émetteurs |
TM5SBET1 |
1,23 |
Non |
|
TM5SBET7 |
1,84 |
Oui |
|
|
Module récepteur |
TM5SBER2 |
2,35 |
Oui |
|
PDM (Module de distribution d'alimentation) |
TM5SPS1 |
0,93 |
Non |
|
TM5SPS1F |
1,15 |
Non |
|
|
TM5SPS2 |
1,04 |
Oui |
|
|
TM5SPS2F |
2,26 |
Oui |
|
|
CDM (Module de distribution commun) |
TM5SPDG12F |
1,25 |
Non |
|
TM5SPDD12F |
1,25 |
Non |
|
|
TM5SPDG5D4F |
1,40 |
Non |
|
|
TM5SPDG6D6F |
1,40 |
Non |
|
|
Module factice |
TM5SD000 |
0,13 |
Non |
|
Remarque : (1) La réduction de charge est propre à chaque équipement. Pour plus d'informations, consultez les guides de référence du matériel d'extension. |
|||
Les valeurs ci-dessus supposent une tension de bus maximale, une tension de terrain maximale et des courants de charge maximum. Souvent, les valeurs types sont considérablement inférieures.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
oPlacez les périphériques dégageant le plus de chaleur en haut de l'armoire et assurez-vous que la ventilation est adéquate. oÉvitez de placer cet équipement à côté ou au-dessus d'appareils pouvant entraîner une surchauffe. oInstallez l'équipement dans un endroit présentant les dégagements minimum par rapport à toutes les structures et tous les équipements adjacents, conformément aux instructions de ce document. oInstallez tous les équipements conformément aux spécifications fournies dans la documentation correspondante. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
NOTE : Laissez un espace suffisant pour permettre une ventilation adéquate et maintenir une température ambiante précise. La température ambiante maximale varie selon la position de montage.
