Le tableau ci-dessous indique les principales caractéristiques du module électronique TM5SE1RS2 :
|
Caractéristiques principales |
|
|---|---|
|
Fonction |
Module de communication |
|
Interface |
Interface 1 RS-232 pour connexion à distance en série d'équipements complexes à un système TM5 |
|
Vitesse de transfert maximale |
115,2 Kbits/s |
Pour des informations sur la compatibilité, reportez-vous au document Compatibilité et migration - Guide de l'utilisateur.
L'image ci-dessous représente le module électronique TM5SE1RS2 et les accessoires qui requièrent un espacement de 12,5 mm (+ 0,2 mm) (0,49 in. (+ 0,2 in.)).
|
AVIS |
|
DÉCHARGE ÉLECTROSTATIQUE |
|
oInstallez une plaque de verrouillage d'embase de bus droite dans la tranche la plus à droite de toutes les configurations. oInstallez une plaque de verrouillage d'embase de bus gauche dans la première tranche de toutes les configurations distantes. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
Le tableau suivant indique la référence du module électronique :
|
Numéro |
Référence |
Description |
Couleur |
|---|---|---|---|
|
2 |
TM5SE1RS2 |
Module électronique |
Blanc |
Le tableau suivant indique les références des accessoires :
|
Numéro |
Référence |
Description |
Couleur |
|---|---|---|---|
|
1 |
TM5ACBM11 |
Module de bus TM5 |
Blanc |
|
3 |
TM5ACTB06 ou TM5ACTB12 |
Bornier TM5, 6 broches
Bornier TM5, 12 broches |
Blanc
Blanc |
NOTE : Ces accessoires sont à commander séparément.
NOTE : Pour plus d'informations, consultez la section Embases de bus et borniers TM5.

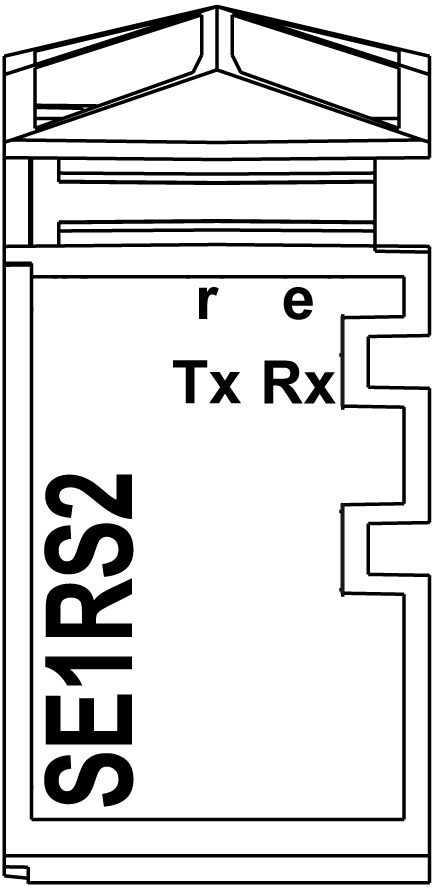

L'image ci-dessous représente les voyants d'état du TM5SE1RS2 :
Le tableau ci-dessous indique les voyants d'état du TM5SE1RS2 :
|
LED |
Couleur |
Etat |
Description |
|---|---|---|---|
|
r |
Vert |
Eteint |
Alimentation du module non connectée. |
|
Clignotement simple |
Mode Réinitialisation |
||
|
Clignotement |
Mode préopérationnel |
||
|
Allumé |
Mode RUN |
||
|
e |
Rouge |
Eteint |
Alimentation du module non connectée ou OK. |
|
Allumé |
Erreur détectée ou état de réinitialisation |
||
|
e+r |
Rouge en continu/clignotement simple vert |
Micrologiciel non valide |
|
|
Tx |
Jaune |
Allumé |
Le module envoie des données via l'interface RS-232. |
|
Rx |
Jaune |
Allumé |
Le module reçoit des données via l'interface RS-232. |
