Présentation du module TM5SPS1
Le module de distribution d'alimentation TM5SPS1 fournit le segment d'alimentation des E/S 24 VCC.
Le tableau ci-dessous décrit les principales caractéristiques du module électronique TM5SPS1 :
|
Caractéristiques principales |
|
|---|---|
|
Courant maximum fourni sur le segment d'alimentation des E/S 24 VCC |
10 000 mA |
|
Courant généré par le bus d'alimentation TM5 |
Non |
La figure et le tableau suivants indiquent les références permettant de créer une tranche avec le module électronique TM5SPS1 :
|
Numéro |
Référence |
Description |
Couleur |
|---|---|---|---|
|
1 |
TM5ACBM01R ou TM5ACBM05R |
Segment d'alimentation des E/S 24 VCC de l'embase de bus, isolé à gauche
Segment d'alimentation des E/S 24 VCC de l'embase de bus, isolé à gauche avec paramètre d'adresse |
Gris
Gris |
|
2 |
TM5SPS1 |
Module électronique |
Gris |
|
3 |
TM5ACTB12PS |
Bornier, 12 broches |
Gris |
NOTE : pour plus d'informations, reportez-vous à la rubrique Embases de bus et borniers TM5.

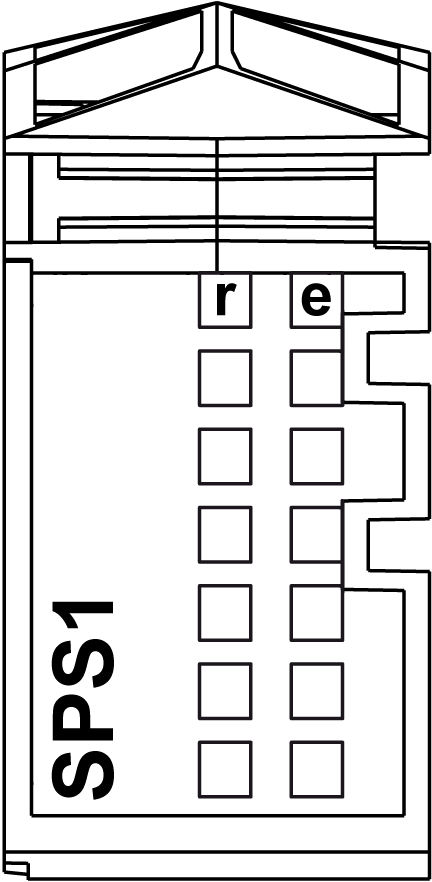

La figure ci-dessous montre les voyants d'état du TM5SPS1 :
Le tableau ci-dessous décrit les voyants d'état du TM5SPS1 :
|
Voyant |
Couleur |
Etat |
Description |
|---|---|---|---|
|
r |
Vert |
Eteint |
Alimentation non connectée |
|
Clignotement simple |
Etat de réinitialisation |
||
|
Clignotement |
Etat préopérationnel |
||
|
Allumé |
Etat RUN |
||
|
e |
Rouge |
Eteint |
OK ou module non connecté |
|
Clignotement double |
Indique l'une des conditions suivantes : oLe segment d'alimentation des E/S 24 VCC, via la ou les alimentations externes, est trop faible. oLa tension d'alimentation TM5, via la ou les alimentations externes, est trop faible. |
||
|
e+r |
Rouge fixe /Clignotement simple vert |
Micrologiciel non valide |
|
