Exemple 1 : courant consommé par une configuration d'E/S distribuées TM7
Ce premier exemple concerne une configuration d'E/S distribuées TM7 (bloc d'E/S de l'interface du bus de terrain TM7 et blocs d'E/S TM7). L'autre exemple s'appuie sur des blocs d'E/S d'extension TM7 (module émetteur TM5 et ses blocs d'extension distants). Grâce à ces exemples, vous pouvez réaliser les calculs nécessaires à votre système Système TM7.
Dans une configuration d'E/S distribuées TM7, le bloc d'E/S de l'interface du bus de terrain TM7 se connecte :
oà l'alimentation externe reliée directement au segment d'alimentation des E/S 24 VCC,
oà l'alimentation externe reliée à l'alimentation interne générant le courant distribué au bus d'alimentation TM7, qui est dérivé de la connexion d'alimentation principale 24 VCC.
Toutes les valeurs de consommation sont documentées dans le chapitre Tableaux d'associations et de consommation électrique.
Cet exemple de configuration comprend :
oLe bloc d'E/S de l'interface CANopen TM7NCOM08B équipé de 8 voies configurables d'entrées ou de sorties numériques.
oCertains blocs d'extension :
oTM7BDI8B
oTM7BDI16B
oTM7BDM16A
oTM7BDM16B
oTM7BDO8TAB
oTM7BAI4CLA
oTM7BAO4CLA
oHypothèses retenues pour calculer la consommation de cette configuration :
TM7NCOM08B: Le courant maximum distribué sur le segment d'alimentation des E/S 24 VCC est limité par une alimentation isolée externe de 4000 mA.
TM7BDI8B: Le courant alimentant les capteurs électroniques de cet exemple a été estimé à 25 mA par capteur, soit 200 mA au total pour le bloc.
TM7BDM16A: La somme de l'appel de courant de toutes les sorties connectées au bloc n'est jamais supérieure à 2500 mA.
TM7BDM16B: La somme de l'appel de courant de toutes les sorties connectées au bloc n'est jamais supérieure à 1500 mA.
Le courant alimentant les capteurs électroniques de cet exemple a été estimé à 25 mA par capteur, soit 200 mA au total pour le bloc.
TM7BDO8TAB: A chaque instant, seules 5 sorties sont actives, et l'appel de courant maximum d'une sortie est de 1000 mA, soit 5000 mA au total pour le bloc.

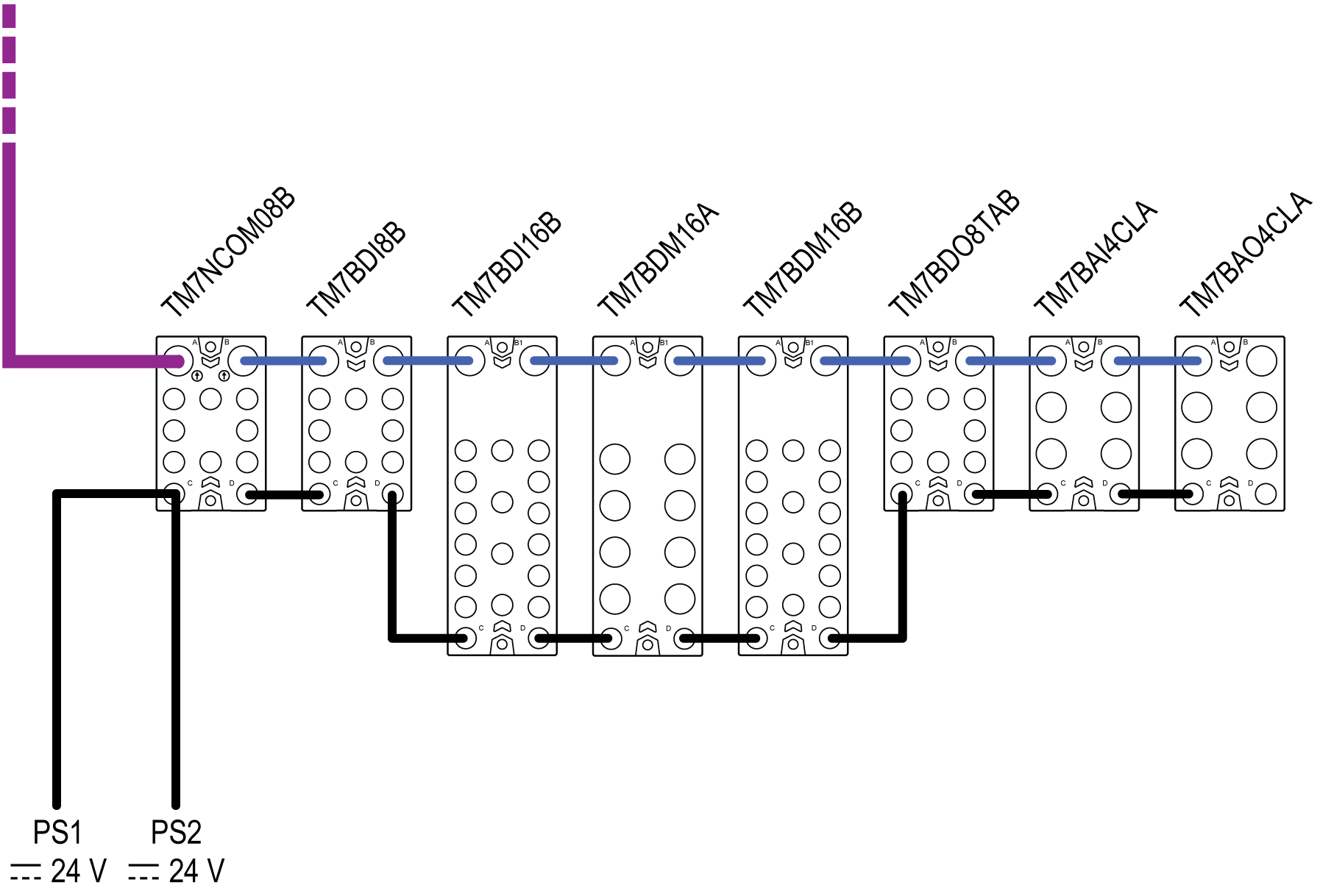

Le graphique suivant montre l'exemple de configuration connectée aux alimentations PS1 et PS2 :
PS1 Principale alimentation isolée externe, 24 VCC
PS2 Alimentation des E/S isolée externe, 24 VCC
Pour plus d'informations, consultez la section Câblage de l'alimentation.
Le tableau suivant montre le courant délivré et consommé en mA sur le bus d'alimentation TM7 et le segment d'alimentation des E/S 24 VCC :
|
TM7NCOM08B |
TM7BDI8B |
TM7BDI16B |
TM7BDM16A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Légende |
|---|---|---|---|---|---|---|---|---|
|
150 |
|
|
|
|
|
|
|
(1) |
|
|
38 |
38 |
38 |
38 |
38 |
38 |
38 |
(2) |
|
|
112 |
74 |
36 |
–2 |
–40 |
–78 |
–116 |
(3) |
|
4000 |
|
|
|
|
|
|
|
(4) |
|
84 |
42 |
21 |
125 |
125 |
84 |
125 |
188 |
(5) |
|
800 |
0 |
0 |
2500 |
1500 |
5000 |
– |
– |
(6) |
|
100 |
200 |
0 |
0 |
200 |
– |
– |
– |
(7) |
|
984 |
242 |
21 |
2625 |
1625 |
5484 |
125 |
188 |
(8) |
|
3016 |
2774 |
2753 |
128 |
–1697 |
–6781 |
–6906 |
–7094 |
(9) |
|
Légende : Principale alimentation isolée externe, 24 VCC (1) Courant fourni sur le bus d'alimentation TM7 (2) Consommation du bloc d'E/S TM7 (3) Courant restant disponible après consommation du bloc Alimentation des E/S isolée externe, 24 VCC (4) Courant fourni sur le segment d'alimentation des E/S 24 VCC (5) Consommation de l'électronique du bloc d'E/S TM7 (6) Consommation des charges des voies de sortie (7) Consommation de l'alimentation des capteurs, des actuateurs ou des équipements externes (8) Consommation totale du bloc d'E/S TM7 (9) Courant restant disponible après consommation du bloc |
||||||||
Courant consommé sur le bus d'alimentation TM7
Le TM7NCOM08B génère 150 mA sur le bus d'alimentation TM7 pour alimenter les blocs d'extension. Le bus d'alimentation TM7 commence par le bloc TM7NCOM08B et se termine par le bloc d'extension TM7BAO4CLA.
Le courant total consommé sur le bus d'alimentation TM7 est de 266 mA, soit une valeur supérieure à la capacité de 150 mA de ce segment.
Pour respecter les règles PDB de montage, vous devez ajouter un TM7SPS1A au bus d'alimentation TM7. Ainsi, vous pouvez placer le TM7SPS1A entre un bloc TM7BDM16B et un bloc TM7BDM16A.
Le tableau suivant indique le courant fourni et consommé en mA sur le bus d'alimentation TM7 :
|
TM7NCOM08B |
TM7BDI8B |
TM7BDI16B |
TM7BDM16A |
TM7SPS1A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Légende |
|---|---|---|---|---|---|---|---|---|---|
|
150 |
|
|
|
750 |
|
|
|
|
(1) |
|
|
38 |
38 |
38 |
|
38 |
38 |
38 |
38 |
(2) |
|
|
112 |
74 |
36 |
786 |
748 |
710 |
672 |
634 |
(3) |
|
4000 |
|
|
|
|
|
|
|
|
(4) |
|
84 |
42 |
21 |
125 |
|
125 |
84 |
125 |
188 |
(5) |
|
800 |
0 |
0 |
2500 |
|
1500 |
5000 |
– |
– |
(6) |
|
100 |
200 |
0 |
0 |
|
200 |
– |
– |
– |
(7) |
|
984 |
242 |
21 |
2625 |
|
1625 |
5484 |
125 |
188 |
(8) |
|
3016 |
2774 |
2753 |
128 |
|
–1697 |
–6781 |
–6906 |
–7094 |
(9) |
|
Légende : Principale alimentation isolée externe, 24 VCC (1) Courant fourni sur le bus d'alimentation TM7 (2) Consommation du bloc d'E/S TM7 (3) Courant restant disponible après consommation du bloc Alimentation des E/S isolée externe, 24 VCC (4) Courant fourni sur le segment d'alimentation des E/S 24 VCC (5) Consommation de l'électronique du bloc d'E/S TM7 (6) Consommation des charges des voies de sortie (7) Consommation de l'alimentation des capteurs, des actuateurs ou des équipements externes (8) Consommation totale du bloc d'E/S TM7 (9) Courant restant disponible après consommation du bloc |
|||||||||
Le courant total consommé sur le bus d'alimentation TM7 est de 266 mA, soit une valeur inférieure à la capacité de 900 mA de ce bus d'alimentation TM7.
L'étape suivante consiste à calculer le courant consommé sur le segment d'alimentation des E/S 24 VCC pour valider la configuration de cet exemple.
Courant consommé sur le segment d'alimentation des E/S 24 VCC
Le segment d'alimentation des E/S 24 VCC commence par le TM7NCOM08B et se termine par le bloc TM7BAO4CLA. La capacité de ce segment d'alimentation des E/S 24 VCC est limitée à 4000 mA dans cet exemple.
Dans cet exemple, le courant total consommé sur le segment d'alimentation des E/S 24 VCC est de 11094 mA, soit une valeur supérieure à la capacité de 4000 mA de ce segment.
Vous devez donc diviser le segment existant en deux, en connectant un bloc d'E/S TM7 à une alimentation.
Pour cet exemple, le TM7BDM16B est connecté à l'alimentation PS2.
Le premier segment d'alimentation des E/S 24 VCC commence par le TM7NCOM08B et se termine par le TM7BDM16A. La capacité de ce segment est limitée à 4000 mA.
Le deuxième segment d'alimentation des E/S 24 VCC commence par le TM7BDM16B et se termine par le TM7BAO4CLA. La capacité de ce segment est limitée à 8000 mA.

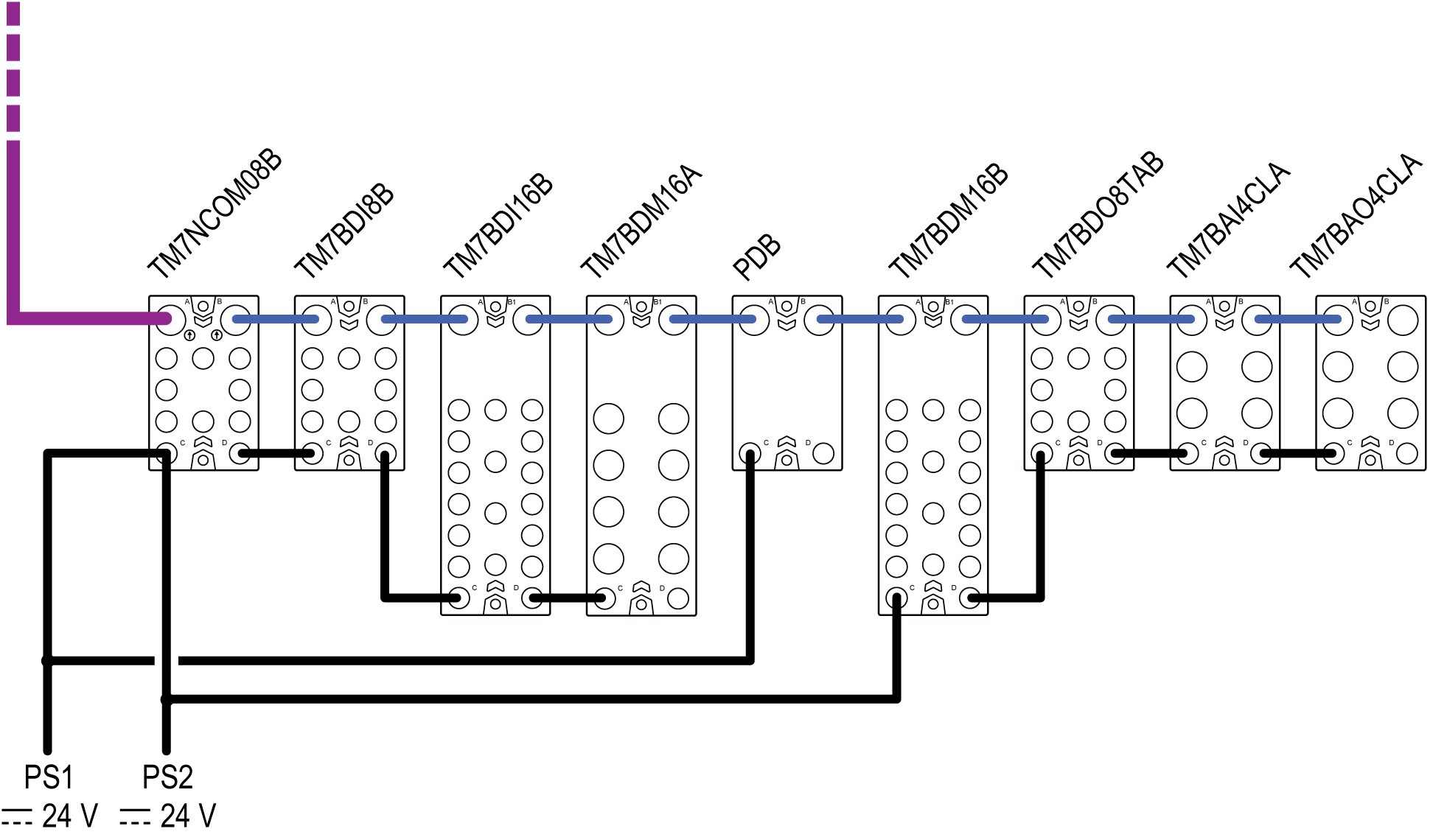

Le graphique suivant montre l'exemple de configuration connectée aux alimentations PS1 et PS2 :
PS1 Principale alimentation isolée externe, 24 VCC
PS2 Alimentation des E/S isolée externe, 24 VCC
Le tableau suivant indique le courant fourni et consommé en mA sur le segment d'alimentation des E/S 24 VCC après la connexion du TM7BDM16B à l'alimentation PS2 :
|
TM7NCOM08B |
TM7BDI8B |
TM7BDI16B |
TM7BDM16A |
TM7SPS1A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Légende |
|---|---|---|---|---|---|---|---|---|---|
|
150 |
|
|
|
750 |
|
|
|
|
(1) |
|
|
38 |
38 |
38 |
|
38 |
38 |
38 |
38 |
(2) |
|
|
112 |
74 |
36 |
786 |
748 |
710 |
672 |
634 |
(3) |
|
4000 |
|
|
|
|
8000 |
|
|
|
(4) |
|
84 |
42 |
21 |
125 |
|
125 |
84 |
125 |
188 |
(5) |
|
800 |
0 |
0 |
2500 |
|
1500 |
5000 |
– |
– |
(6) |
|
100 |
200 |
0 |
0 |
|
300 |
– |
– |
– |
(7) |
|
984 |
242 |
21 |
2625 |
|
1825 |
5084 |
125 |
188 |
(8) |
|
3016 |
2774 |
2753 |
128 |
|
6175 |
1091 |
966 |
778 |
(9) |
|
Légende : Principale alimentation isolée externe, 24 VCC (1) Courant fourni sur le bus d'alimentation TM7 (2) Consommation du bloc d'E/S TM7 (3) Courant restant disponible après consommation du bloc Alimentation des E/S isolée externe, 24 VCC (4) Courant fourni sur le segment d'alimentation des E/S 24 VCC (5) Consommation de l'électronique du bloc d'E/S TM7 (6) Consommation des charges des voies de sortie (7) Consommation de l'alimentation des capteurs, des actuateurs ou des équipements externes (8) Consommation totale du bloc d'E/S TM7 (9) Courant restant disponible après consommation du bloc |
|||||||||
Le courant total consommé sur le premier segment d'alimentation des E/S 24 VCC est de 3872 mA, soit une valeur inférieure à la capacité de 4000 mA de ce segment.
Le courant total consommé sur le second segment d'alimentation des E/S 24 VCC est de 7222 mA, soit une valeur inférieure à la capacité de 8000 mA de ce segment.
