Le PDB TM7SPS1A fournit du courant au bus d'alimentation du TM7.
Le tableau suivant présente les principales caractéristiques du bloc TM7SPS1A :
|
Caractéristiques principales |
|
|---|---|
|
Puissance de sortie nominale |
15 W |
|
Tension d'entrée nominale |
24 VCC |
|
Tension de sortie nominale |
20 VCC |
|
Courant de sortie nominal |
750 mA |
|
Type de connexion du bus TM7 |
M12, codé B, types de connecteurs mâles et femelles |
|
Type de connexion d'alimentation |
M8, 4 broches, types de connecteurs mâles et femelles |

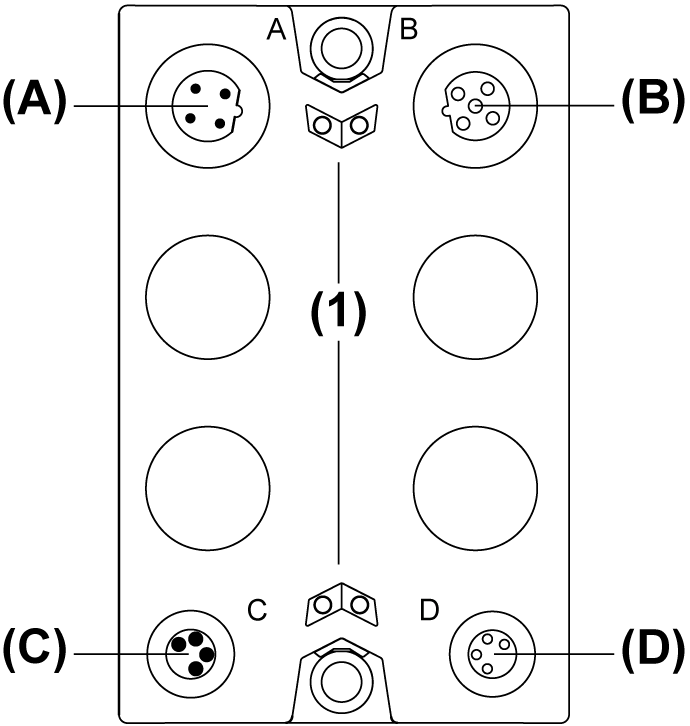

La figure suivante illustre le bloc TM7SPS1A :
(A) Connecteur IN bus TM7
(B) Connecteur OUT bus TM7
(C) Connecteur IN alimentation 24 VCC
(D) Connecteur OUT alimentation 24 VCC
(1) Voyants d'état
NOTE : Reportez-vous également à la rubrique Voyants d'état.

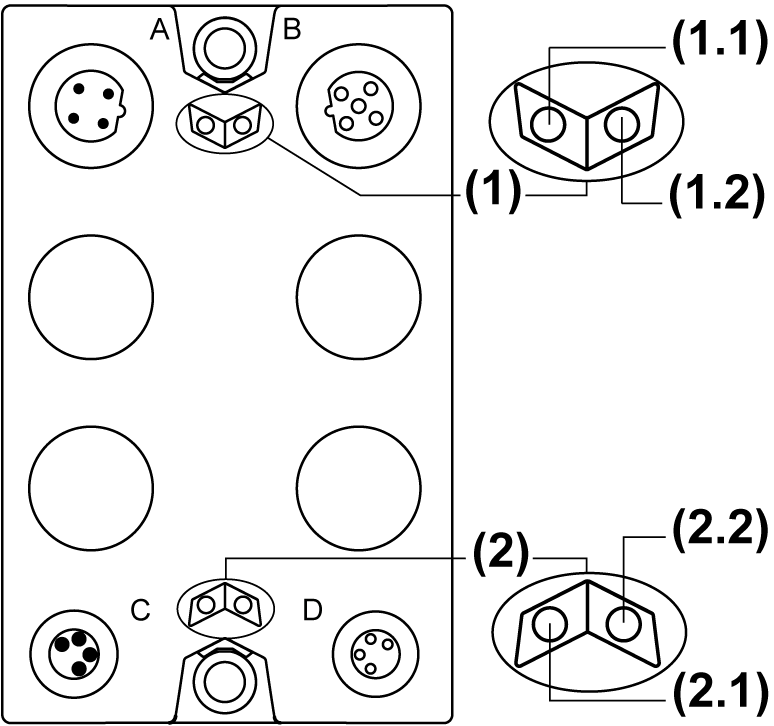

La figure suivante illustre les voyants d'état du bloc TM7SPS1A :
(1) Voyants d'état du bus d'alimentation TM7, jeu de deux voyants : 1.1 (vert) et 1.2 (vert)
(2) Voyants d'état d'alimentation, jeu de deux voyants : 2.1 (orange) et 2.2 (orange)
Le tableau ci-dessous décrit les voyants d'état du bus d'alimentation TM7 du bloc TM7SPS1A :
|
Voyants d'état du bus d'alimentation TM7 |
Description |
|
|---|---|---|
|
Voyant 1.1 |
Voyant 1.2 |
|
|
Eteint |
Eteint |
Aucune alimentation sur le bus TM7, ou erreur détectée sur le bus d'alimentation TM7 |
|
Allumé |
Allumé |
L'alimentation TM7 se trouve dans une plage valide. |
Le tableau ci-dessous décrit les voyants d'état du bloc TM7SPS1A :
|
Voyants d’état de l'alimentation |
Description |
|
|---|---|---|
|
Voyant 2.1 |
Voyant 2.2 |
|
|
Eteint |
Eteint |
Aucune alimentation, ou alimentation inférieure à la valeur limite |
|
Allumé |
Allumé |
L'alimentation du bloc d'alimentation se trouve dans une plage valide |
