SetRTCDrift : réglage l'horodateur chaque semaine

Description de la fonction

Toutes les semaines, le jour et à l'heure spécifiés (heure:minute:), cette fonction ajoute ou soustrait à l'horodateur (RTC) une durée spécifiée en secondes.

NOTE : La fonction SetRTCDrift doit être programmée pour être exécutée uniquement durant le premier cycle Mast.

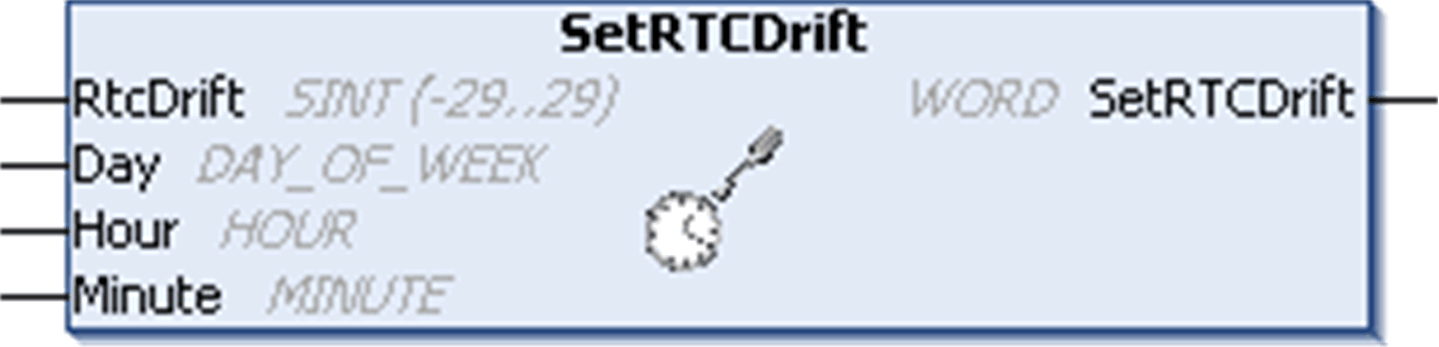

Représentation graphique

Représentation en langage IL et ST

Pour voir la représentation générale en langage IL ou ST, consultez le chapitre Représentation des fonctions et blocs fonction.

Description des variables d'E/S

Le tableau suivant décrit les paramètres d'entrée :

Entrées	Type	Commentaire
RTCDrift	SINT(-29 à +29)	Correction en secondes (-29 ... +29)
Jour	DAY_OF_WEEK	Jour du changement.
Heure	HOUR	Heure du changement.
Minute	MINUTE	Minute du changement.

NOTE : Si les valeurs entrées pour RTCDrift, Day, Hour et Minute dépassent les limites, le micrologiciel du contrôleur les remplace par les valeurs maximales.

Le tableau suivant décrit la variable de sortie :

Sortie	Type	Commentaire
SetRTCDrift	RTCSETDRIFT_ERROR	Renvoie RTC_OK (00 hex) si la commande est correcte ou renvoie le code d'identification de l'erreur détectée.

Exemple

Dans cet exemple, la fonction n'est appelée qu'une seule fois pendant le premier cycle de tâche MAST, 20 secondes sont ajoutées à l'horodateur chaque mardi à 5:45

VAR
   MyRTCDrift : SINT (-29...+29) := 0;
   MyDay : DAY_OF_WEEK;
   MyHour : HOUR;
   MyMinute : MINUTE;
END_VAR

IF IsFirstMastCycle() THEN
   MyRTCDrift := 20;
   MyDay := TUESDAY;
   MyHour := 5;
   MyMinute := 45;
   SetRTCDrift(MyRTCDrift, MyDay, MyHour, MyMinute);
END_IF
