Limites de configuration matérielle du contrôleur

Introduction

Le système de commande M262 Logic/Motion Controller constitue une solution tout-en-un pour les applications de mouvement et une solution évolutive pour les applications logiques, avec des configurations optimisées et une architecture évolutive ouverte.

Principe des configurations locale et distante

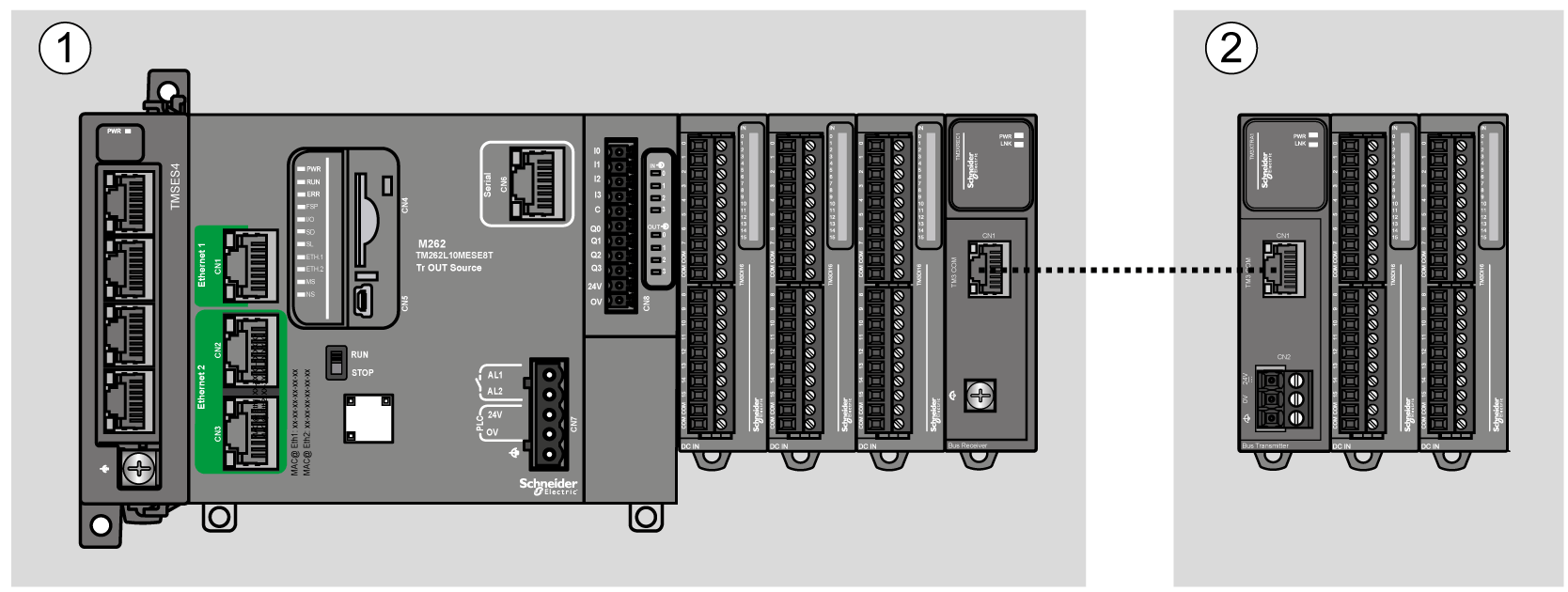

La figure suivante définit les configurations locale et distante :




(1)   Configuration locale

(2)   Configuration distante

M262 Logic/Motion Controller- Architecture de configuration locale

L'association des modules suivants offre une configuration locale et une flexibilité optimales :

oM262 Logic/Motion Controller

oModules d’extension TMS

oModules d’extension TM3

Les besoins de l'application déterminent l'architecture de la configuration du M262 Logic/Motion Controller.

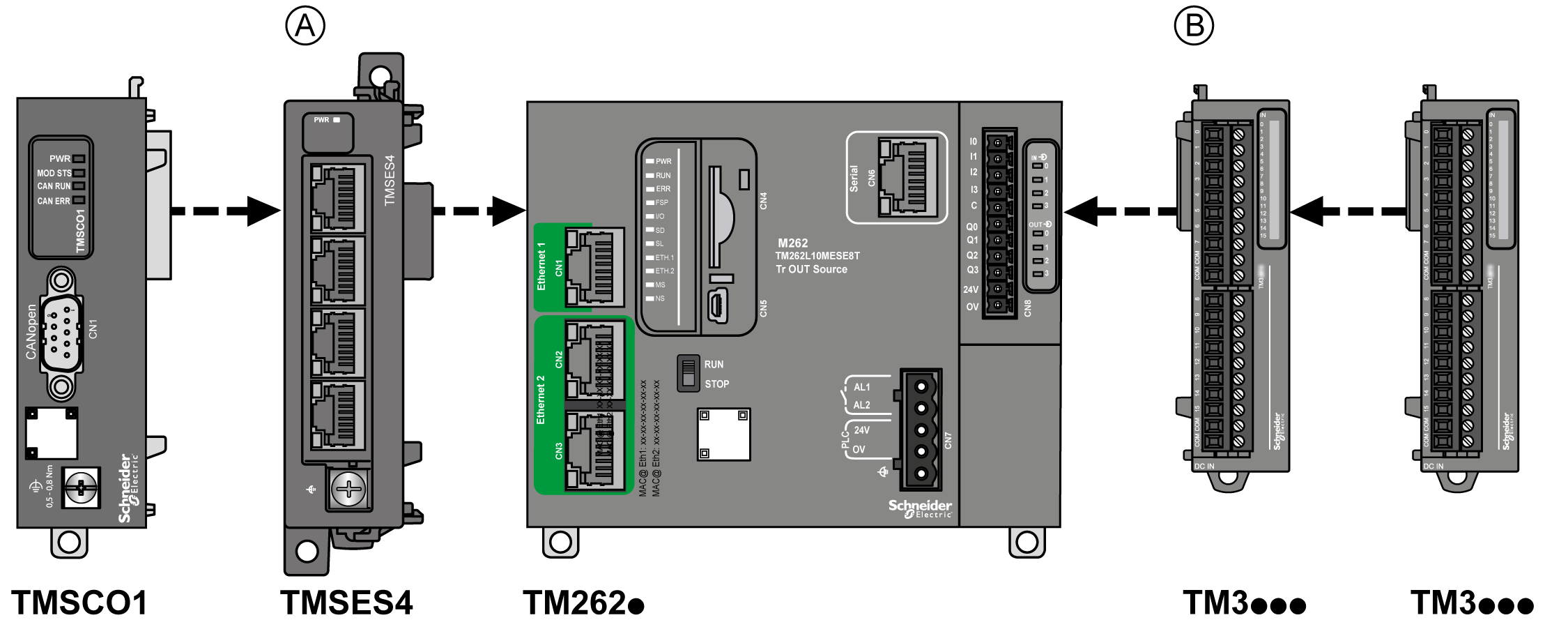

La figure suivante présente les composants d'une configuration locale :




(A)   Modules d'extension TMS (3 au maximum : 3 TMSES4, ou 2 TMSES4 et 1 TMSCO1).

   Le TMSCO1 doit toujours être le premier module à gauche.

(B)   Modules d’extension TM3 (7 au maximum).

M262 Logic/Motion Controller - Architecture de configuration distante

L'association des modules suivants offre une configuration distante et une flexibilité optimales :

oM262 Logic/Motion Controller

oModules d’extension TMS

oModules d’extension TM3

oModules émetteur et récepteur TM3

Les besoins de l'application déterminent l'architecture de la configuration du M262 Logic/Motion Controller.

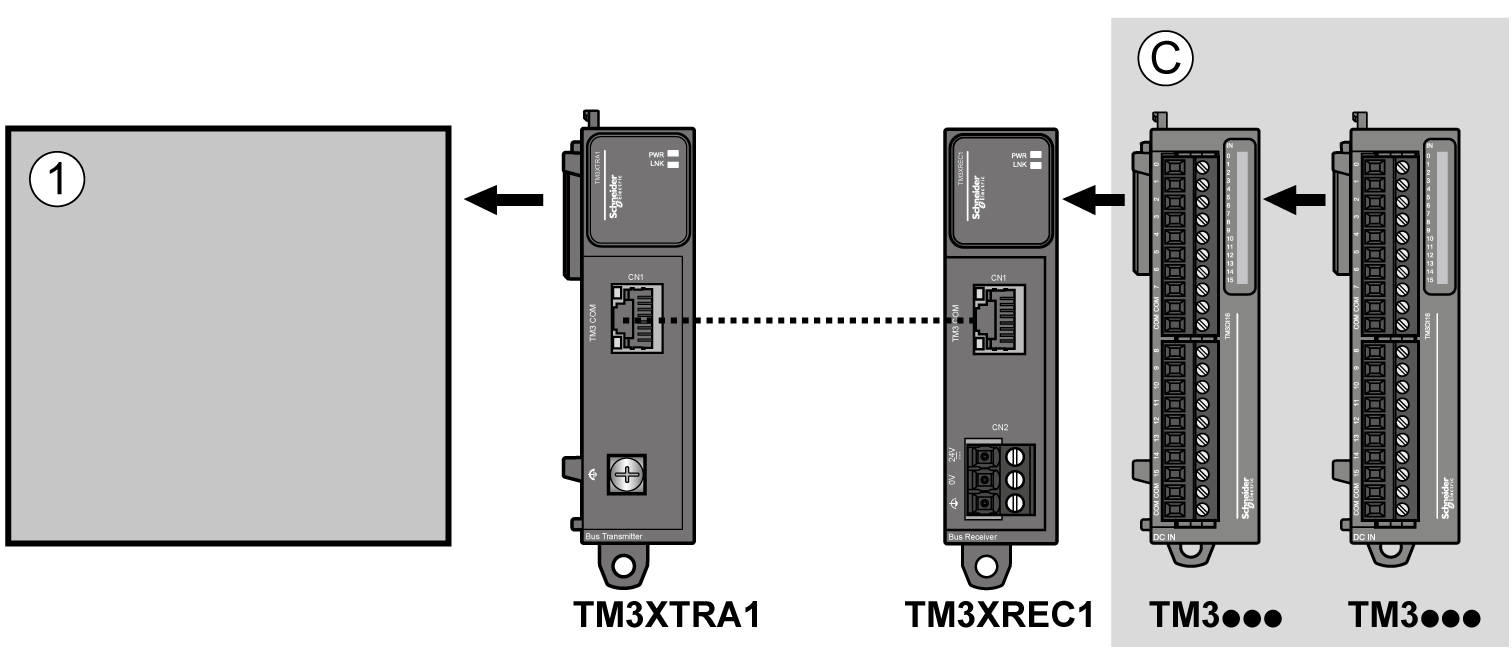

La figure suivante présente les composants d'une configuration distante :




(1)   Logic/Motion Controller et modules

(C)   Modules d’extension TM3 (7 au maximum)

Architecture de configuration distribuée M262 Logic/Motion Controller

L'association des modules suivants offre une configuration distante et une flexibilité optimales :

oCoupleurs de bus TM3

oInterface de bus de terrain TM5

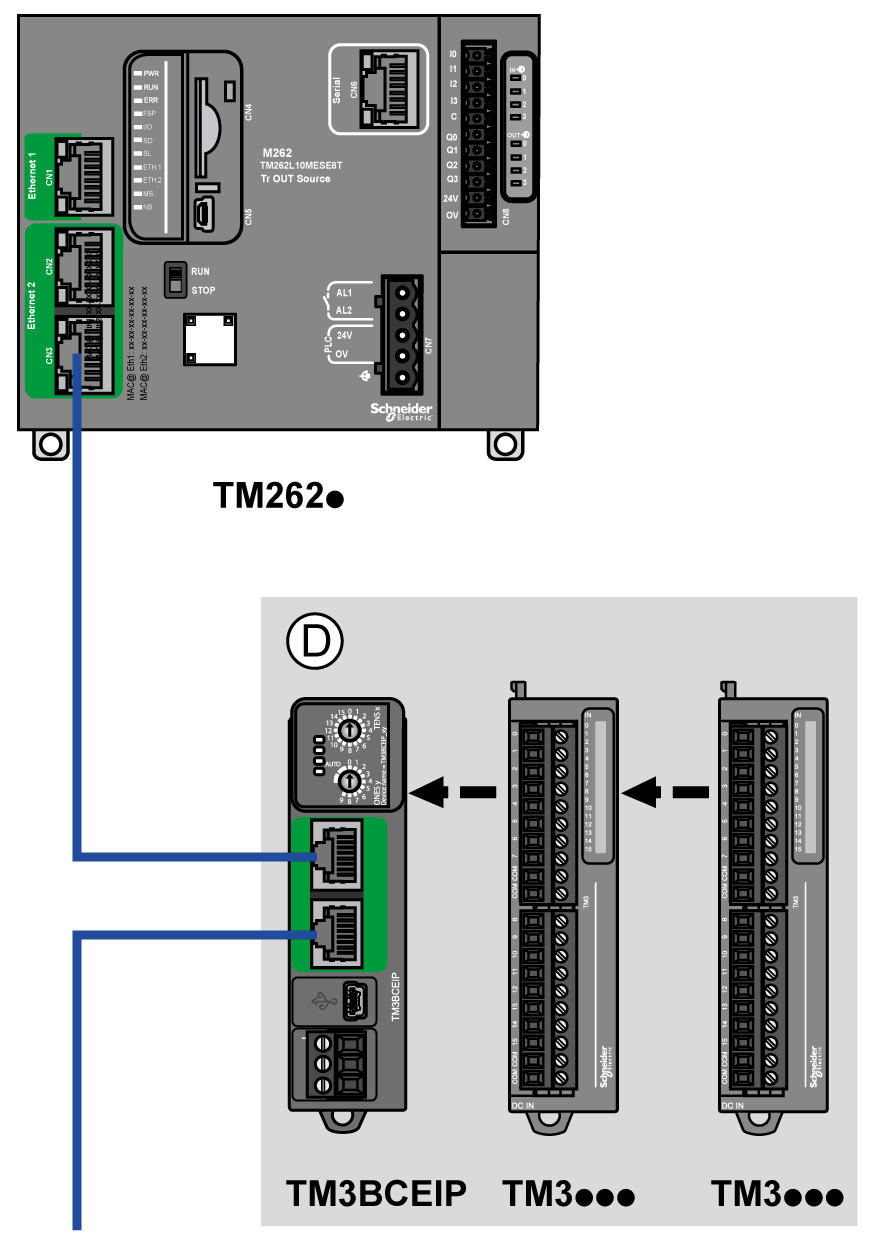

Cette figure montre les composants d’une architecture distribuée :




(D)   Modules distribués TM3

Nombre maximum de modules

Le tableau suivant indique la configuration maximum prise en charge :

Références

Maximum

Type de configuration

TM262•

7 modules d'extension TM3

Mode local

3 modules d'extension TMS contenant :

ojusqu'à 3 TMSES4

ojusqu'à 1 TMSCO1

Mode local

TM3XREC1

7 modules d'extension TM3

Mode distant

TM3BCEIP

TM3BCSL

TM3BCCO

7 modules d'extension TM3 sans émetteur ni récepteur

14 modules d'extension TM3 avec émetteur et récepteur

Mode distribué

NOTE : Les modules émetteur et récepteur TM3 ne sont pas inclus dans le décompte du nombre maximum de modules d'extension.

NOTE : la configuration avec ses modules d'extension TMS et TM3 est validée par le logiciel EcoStruxure Machine Expert dans la fenêtre Configuration.

NOTE : Dans certains environnements, la configuration maximale avec des modules à forte consommation, associée à la distance maximale autorisée entre les modules émetteur et récepteur TM3, peut engendrer des problèmes de communication, même si le logiciel EcoStruxure Machine Expert autorise cette configuration. Dans ce cas, vous devez analyser la consommation des modules inclus à la configuration, ainsi que la distance de câble minimum requise par votre application, et éventuellement optimiser vos choix.
