Il existe plusieurs façons d'affecter l'adresse IP à l'interface Ethernet ajoutée du contrôleur :
oAffectation d'adresse par serveur DHCP en fonction du nom du réseau de l'interface Ethernet
oAffectation d'adresse par serveur BOOTP en fonction de l'adresse MAC de l'interface Ethernet
oAdresse IP fixe
oFichier de post-configuration. S'il existe un fichier de post-configuration, cette méthode d'affectation a la priorité sur les autres.
L'adresse IP peut également être changée dynamiquement via :
ol'onglet Paramètres de communication dans EcoStruxure Machine Expert ;
ole bloc fonction changeIPAddress.
NOTE : Si la méthode d'adressage essayée échoue, le lien utilise une adresse IP par défaut dérivée de l'adresse MAC.
Gérez les adresses IP avec soin, car chaque équipement du réseau requiert une adresse unique. Si plusieurs équipements ont la même adresse IP, le réseau et le matériel associé risquent de se comporter de manière imprévisible.
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
oVérifiez qu'un seul contrôleur maître est configuré sur le réseau ou la liaison distante. oVérifiez que chaque équipement a une adresse unique. oObtenez votre adresse IP auprès de l'administrateur système. oVérifiez que l'adresse IP de l'équipement est unique avant de mettre le système en service. oN'attribuez pas la même adresse IP aux autres équipements du réseau. oAprès avoir cloné une application comprenant des communications Ethernet, mettez à jour l'adresse IP pour qu'elle soit unique. |
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
NOTE : Vérifiez que votre administrateur système gère toutes les adresses IP affectées sur le réseau et le sous-réseau, et informez-le de toutes les modifications apportées à la configuration.

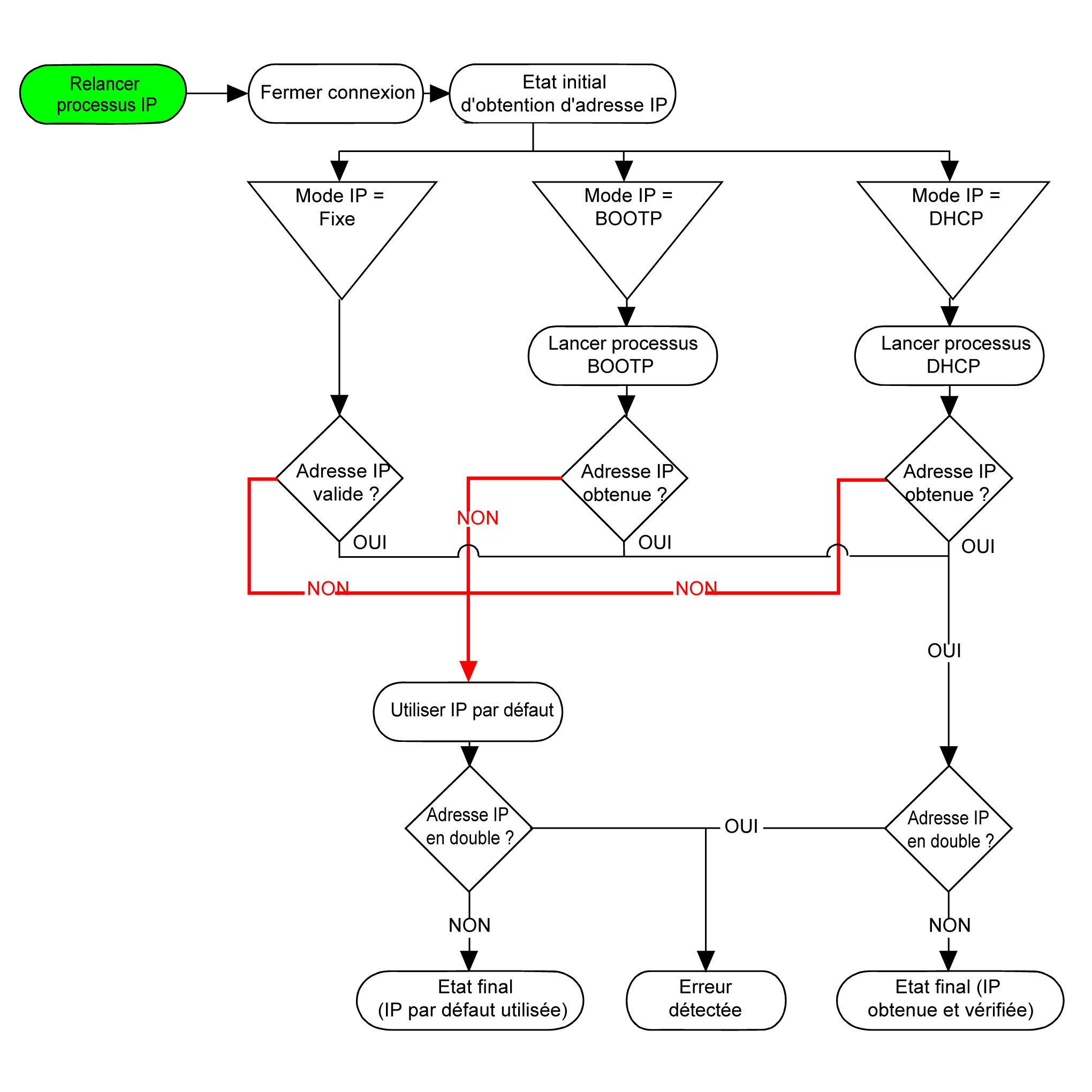

Ce schéma représente les différents types de système d'adressage du contrôleur :
NOTE : si un équipement programmé pour utiliser les méthodes d'adressage DHCP ou BOOTP ne parvient pas à contacter son serveur, le contrôleur utilise l'adresse IP par défaut. Il répète constamment sa requête.
La procédure d'adressage IP redémarre automatiquement dans les cas suivants :
oRedémarrage du contrôleur
oReconnexion du câble Ethernet
oTéléchargement d'application (si les paramètres IP sont modifiés)
oDétection d'un serveur DHCP ou BOOTP après échec d'une tentative d'adressage
Double-cliquez sur Ethernet_1 ou sur Ethernet_2 dans l'arborescence Equipements.
Remarque : En mode connecté (en ligne), deux fenêtres s'affichent. Vous ne pouvez pas les modifier. En mode déconnecté (hors ligne), la fenêtre Paramètres configurés est affichée. Pour Ethernet_2, il s'agit de la fenêtre Options de topologie en anneau. Vous pouvez les modifier.
Le tableau suivant décrit les paramètres configurés :
Paramètres configurés |
Description |
|
---|---|---|
Nom d'interface |
Nom de la liaison réseau. Visible en mode en ligne. |
|
Nom du réseau |
Utilisé comme nom d'équipement pour récupérer l'adresse IP via le protocole DHCP (15 caractères maximum). NOTE : La modification du nom de réseau sera appliquée à la prochaine mise sous tension. |
|
Adresse IP par DHCP |
L'adresse IP est obtenue par le serveur DHCP. |
|
Adresse IP par BOOTP |
L'adresse IP est obtenue par le serveur BOOTP. L'adresse MAC est située sur la façade avant du contrôleur. |
|
Adresse IP fixe |
L'adresse IP, le masque de sous-réseau et l'adresse de passerelle sont définis par l'utilisateur. |
|
Protocole Ethernet |
Type de protocole utilisé : Ethernet2 |
|
Vitesse de transfert |
Vitesse et duplex sont en mode autonégociation. |
Les adresses IP par défaut sont les suivantes :
o10.10.x.y. pour Ethernet_1
o10.11.x.y. pour Ethernet_2
Lorsque TM262• n'est pas configuré, TMSES4 démarre et obtient automatiquement son adresse IP par défaut :
o10.12.x.z pour le premier module
o10.13.x.z pour le deuxième module
o10.14.x.z pour le troisième module
x représente le 5ème octet et y ou z représente le 6ème octet de l'adresse MAC d'interface. Par exemple, pour une adresse MAC 00:80:F4:4E:02:5D, l'adresse IP est 10.12.2.93
NOTE : Les adresses IP ne doivent pas se trouver dans le même réseau IP.
L'adresse MAC du port Ethernet est mentionnée sur l'étiquette placée sur la face avant du contrôleur. L'adresse MAC du port TMSES4 est mentionnée sur l'étiquette placée sur la face avant du contrôleur.
Masques de sous-réseau par défaut :
o255.255.0.0 pour Ethernet_1
o255.255.0.0 pour Ethernet_2
NOTE : Une adresse MAC s'écrit au format hexadécimal et une adresse IP au format décimal. Convertissez l'adresse MAC au format décimal.
Exemple de conversion :
Port |
Adresse MAC |
Adresse IP |
---|---|---|
Ethernet_1 |
MAC@Eth1:00.80.F4.4E.24.10 |
10.10.36.16 |
Ethernet_2 |
MAC@Eth2:00.80.F4.4E.24.0B |
10.11.36.11 |
TMS_1 |
MAC@TMS:00.80.F4.4E.24.0C |
10.12.36.12 |
TMS_2 |
MAC@TMS:00.80.F4.4E.24.0C |
10.13.36.12 |
TMS_3 |
MAC@TMS:00.80.F4.4E.24.0C |
10.14.36.12 |
L'adresse réseau USB (192.168.200.0) et l'adresse réseau TMS (192.168.2.0) sont interdites.
Le masque de sous-réseau est utilisé pour accéder à plusieurs réseaux physiques avec une adresse réseau unique. Le masque sert à séparer le sous-réseau et l'adresse de l'équipement hôte.
L'adresse de sous-réseau est obtenue en conservant les bits de l'adresse IP qui correspondent aux positions du masque contenant la valeur 1 et en remplaçant les autres par 0.
Inversement, l'adresse de sous-réseau de l'équipement hôte est obtenue en conservant les bits de l'adresse IP qui correspondent aux positions du masque contenant la valeur 0 et en remplaçant les autres par 1.
Exemple d'adresse de sous-réseau :
Adresse IP |
192 (11000000) |
1 (00000001) |
17 (00010001) |
11 (00001011) |
Masque de sous-réseau |
255 (11111111) |
255 (11111111) |
240 (11110000) |
0 (00000000) |
Adresse de sous-réseau |
192 (11000000) |
1 (00000001) |
16 (00010000) |
0 (00000000) |
NOTE : L'équipement peut communiquer uniquement sur son sous-réseau en l'absence de passerelle.
La passerelle permet de router un message vers un équipement qui ne se trouve pas sur le réseau actuel.
En l'absence de passerelle, l'adresse de passerelle est 0.0.0.0.
L'adresse de passerelle doit être définie sur l'interface Ethernet_1. Le trafic à destination de réseaux inconnus transite par cette interface.
Le tableau suivant décrit les différents paramètres de sécurité :
Paramètres de sécurité |
Description |
Valeurs par défaut |
---|---|---|
Protocole de découverte |
Ce paramètre désactive le protocole Discovery. Lorsqu'il est désactivé, les requêtes Discovery sont ignorées. |
Actif |
Serveur FTP |
Ce paramètre désactive le serveur FTP du contrôleur. Lorsqu'il est désactivé, les requêtes FTP sont ignorées. |
Actif |
Protocole Machine Expert |
Ce paramètre désactive le protocole Machine Expert sur les interfaces Ethernet. Lorsqu'il est désactivé, chaque requête Machine Expert provenant de chaque équipement est rejetée. Aucune connexion Ethernet n'est possible à partir d'un PC équipé de , d'une cible IHM qui souhaite échanger des variables avec ce contrôleur, d'un serveur ou de . |
Actif |
Serveur Modbus |
Ce paramètre désactive le serveur Modbus du contrôleur. Lorsqu'il est désactivé, chaque requête Modbus adressée au contrôleur est ignorée. |
Inactif |
Connexion distante (Fast TCP) |
Ce paramètre désactive la connexion à distance. Lorsqu'elle est désactivée, les requêtes Fast TCP sont ignorées. |
Actif |
Serveur Web sécurisé (HTTPS) |
Ce paramètre désactive le serveur Web sécursé du contrôleur. Lorsqu'il est désactivé, les requêtes HTTPS adressées au serveur Web sécurisé du contrôleur sont ignorées. |
Actif |
Protocole SNMP |
Ce paramètre désactive le serveur SNMP du contrôleur. Lorsqu'il est désactivé, les requêtes SNMP sont ignorées. |
Inactif |
Serveur Web (HTTP) |
Ce paramètre désactive le serveur Web du contrôleur. Lorsqu'il est désactivé, les requêtes HTTP adressées au serveur Web du contrôleur sont ignorées. |
Inactif |
Protocole WebVisualisation |
Ce paramètre désactive les pages de visualisation Web du contrôleur. Lorsqu'elles sont désactivées, les requêtes HTTP adressées au protocole WebVisualisation du contrôleur logique sont ignorées. |
Inactif |
Options de topologie en anneau
Ce paramètre n'est disponible que sur le réseau Ethernet_2.
Le tableau suivant décrit les options de Topologie en anneau :
Options |
Description |
---|---|
Aucun anneau |
Si cette option est sélectionnée, vérifiez qu'aucun anneau n'est câblé. |
Racine |
Premier équipement de la topologie en anneau. |
Participant |
Un équipement de la topologie en anneau. |
Chaque équipement de la topologie en anneau doit prendre en charge le protocole RSTP.
La topologie en anneau peut contenir jusqu'à 40 équipements.
