Avant toute chose, créez un projet ou ouvrez un projet existant dans le logiciel EcoStruxure Machine Expert.
Consultez le document EcoStruxure Machine Expert - Guide de programmation pour savoir comment :
oAjouter un contrôleur à un projet
oAjouter des modules d'extension au contrôleur
oRemplacer un contrôleur existant
oConvertir un contrôleur en équipement différent mais compatible

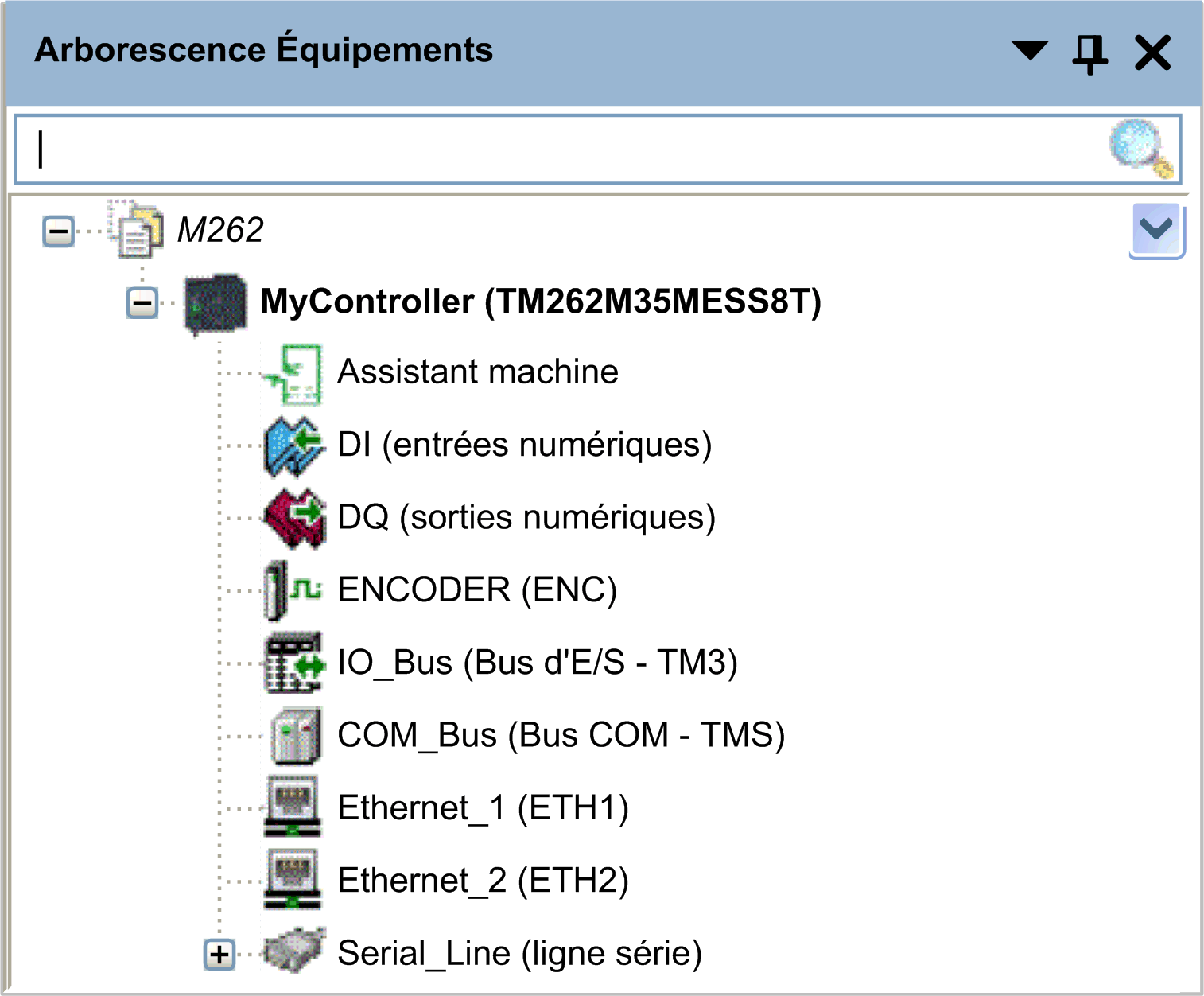

L'arborescence Équipements fournit une vue structurée de la configuration matérielle actuelle. Lorsque vous ajoutez un contrôleur à votre projet, plusieurs nœuds sont ajoutés à l'arborescence Équipements, selon les fonctions fournies par le contrôleur.
|
Élément |
Pour configurer… |
|---|---|
|
Machine Assistant |
Découverte et configuration des équipements |
|
DI |
Entrées numériques intégrées du contrôleur |
|
DQ |
Sorties numériques intégrées du contrôleur |
|
ENCODER |
Interface de codeur SSI ou incrémental du contrôleur |
|
IO_Bus |
Modules d'extension reliés au contrôleur |
|
COM_Bus |
Modules de communication reliés au contrôleur |
|
Ethernet_1 |
Ethernet intégré dédié au bus de mouvement Sercos sur TM262M•, dédiés aux équipements sur TM262L• |
|
Ethernet_2 |
Communication Ethernet intégrée |
|
Serial_Line |
Interface de communication par ligne série |
L'arborescence Applications permet de gérer les applications propres à un projet, ainsi que des applications globales, des POU et des tâches.
L'arborescence Outils permet de configurer la partie IHM de votre projet et de gérer les bibliothèques.
L'arborescence Outils vous permet d'effectuer les opérations suivantes :
oConfigurer la partie IHM de votre projet
oAccédez à l'outil Gestionnaire de bibliothèques.
oAccéder à l'outil Journaliseur de messages
