Ce chapitre décrit les accessoires associés aux modules d'E/S numériques TM2.
Le tableau suivant présente les caractéristiques des câbles :
|
Nom du câble |
Référence |
|---|---|
|
Câbles d'E/S numériques |
|
|
Câble équipé d'un connecteur HE10 à une extrémité. (AWG 22 / 0,34 mm2; longueur : 3 m / 9,84 ft) |
TWDFCW30K |
|
Câble équipé d'un connecteur HE10 à une extrémité. (AWG 22 / 0,34 mm2; longueur : 5 m / 499,87 cm) |
TWDFCW50K |
|
Câbles Telefast® pour modules d'extension d'E/S numériques TM2 |
|
|
Câble équipé d'un connecteur HE10 à chaque extrémité. (AWG 28 / 0,08 mm2; longueur : 0,5 m / 49,99 cm) |
ABFT20E050 |
|
Câble équipé d'un connecteur HE10 à chaque extrémité. (AWG 28 / 0,08 mm2; longueur : 1 m / 3,28 ft) |
ABFT20E100 |
|
Câble équipé d'un connecteur HE10 à chaque extrémité. (AWG 28 / 0,08 mm2; longueur : 2 m / 199,95 cm) |
ABFT20E200 |
Bride terminale pour bornier, Type AB1AB8P35
Les brides terminales pour borniers (référence AB1AB8P35) permettent de réduire le déplacement latéral de votre contrôleur et des modules sur le rail de fixation. Le contrôleur ainsi que les modules associés à celui-ci sont montés sur le rail de montage entre deux brides terminales afin d'améliorer les caractéristiques de résistance aux chocs et aux vibrations de l'ensemble.

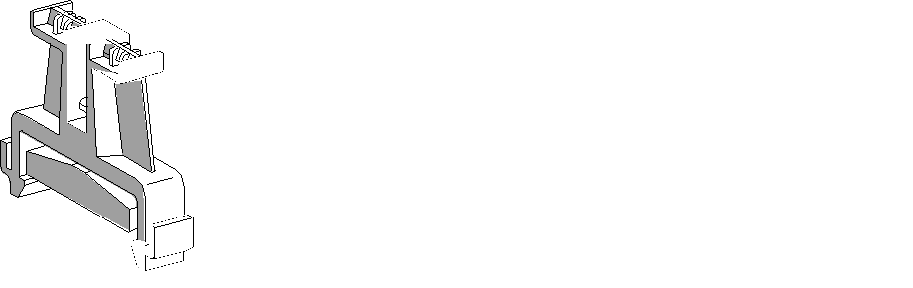

L'illustration suivante montre des brides terminales de type AB1AB8P35 :
Vous pouvez monter le contrôleur et ses modules d'extension sur un rail de montage. Il est possible de fixer un rail montage sur une surface de montage lisse ou de l'accrocher à un rack EIA (Electronic Industries Alliance) ou de le placer dans un coffret de type 4.

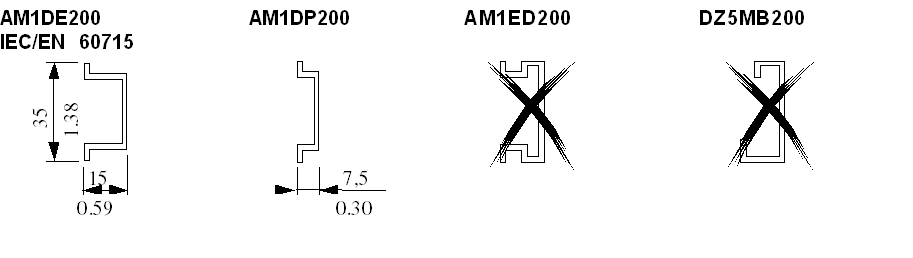

Le schéma suivant présente les différentes tailles de rail de DIN :
Vous pouvez commander le rail DIN adapté à votre installation auprès de Schneider Electric :
|
Profondeur du rail |
Référence catalogue |
|---|---|
|
15 mm (14,99 mm.) |
AM1DE200 |
|
7,5 mm (7,62 mm.) |
AM1DP200 |
NOTE : ne pas utiliser les modèles AM1ED200 et DZ5MB200.

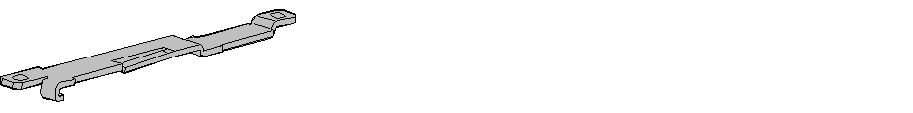

L'illustration suivante présente un TWDXMT5 Panel Mount Kit qui peut être utilisé à la place du rail de montage pour installer votre contrôleur et les modules d'E/S directement sur un panneau :
