Connexion du module TM2DDO32TK
Le module TM2DDO32TK est un module de sortie de transistor 32 voies.
Ce module est équipé d'un connecteur HE10 permettant le raccordement des sorties.
Voir Spécifications de câblage.

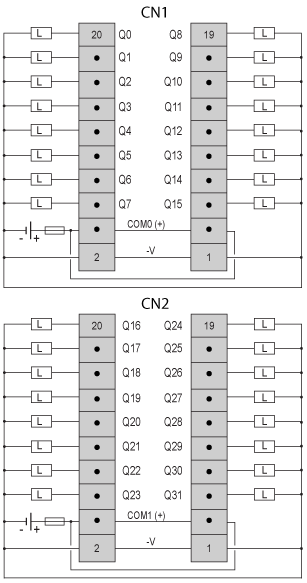

Le schéma ci-dessous montre le raccordement des sorties et le câblage des sorties de transistor.
oLes borniers CN1 et CN2 ne sont pas connectés ensemble en interne.
oLes borniers COM0 (+) sont connectés ensemble en interne.
oLes borniers COM1 (+) sont connectés ensemble en interne.
oLes borniers -V sont connectés ensemble en interne.
oConnectez un fusible adapté à la charge, afin de ne pas dépasser 0,4 A sur les sorties et 2 A sur l'alimentation.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
