Raccordement du module TM2DRA8RT
Le module TM2DRA8RT est un module de sortie à relais et 8 voies
Ce module est équipé d'un bornier de connexion à vis débrochable permettant le raccordement des sorties.
Voir Spécifications de câblage.

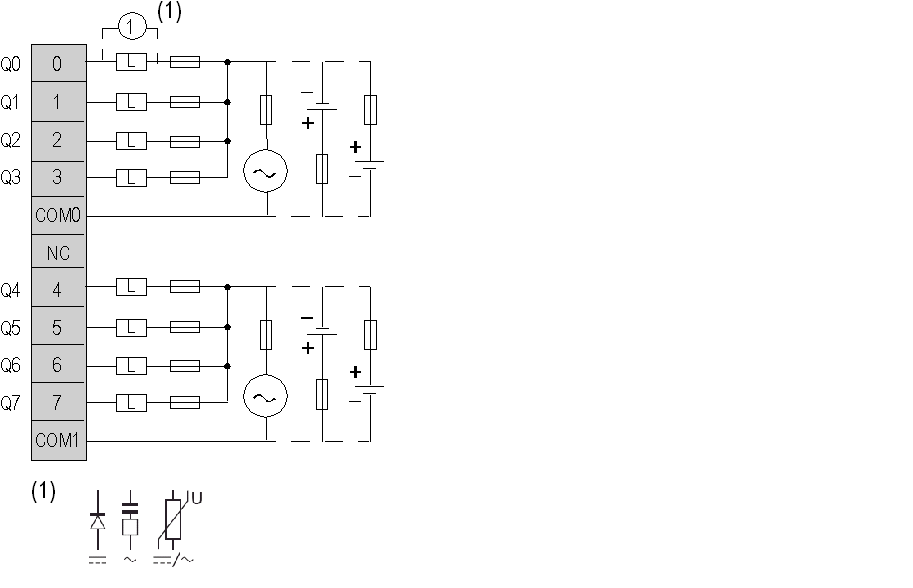

Schéma de câblage du module TM2DRA8RT
Le schéma ci-dessous montre le raccordement des sorties et le câblage des sorties à relais.
oLes borniers COM0 et COM1 ne sont pas connectés ensemble en interne.
oConnectez un fusible adapté à la charge, afin de ne pas dépasser 7 A.
o(1) est la protection pour la charge inductive.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
