TM2AMM6HT

Introduction

Ce module d'extension est un module d'entrée à 4 points et de sortie à 2 points avec 2 borniers.

Pour plus d'informations sur le matériel, consultez TM2AMM6HT.

Si vous avez câblé physiquement la voie analogique pour un signal de tension et que vous configurez cette voie pour un signal de courant dans EcoStruxure Machine Expert, vous risquez d'endommager le circuit analogique.

AVIS

EQUIPEMENT INOPERANT

Assurez-vous que le câblage physique du circuit analogique est compatible avec la configuration logicielle de la voie analogique.

Le non-respect de ces instructions peut provoquer des dommages matériels.

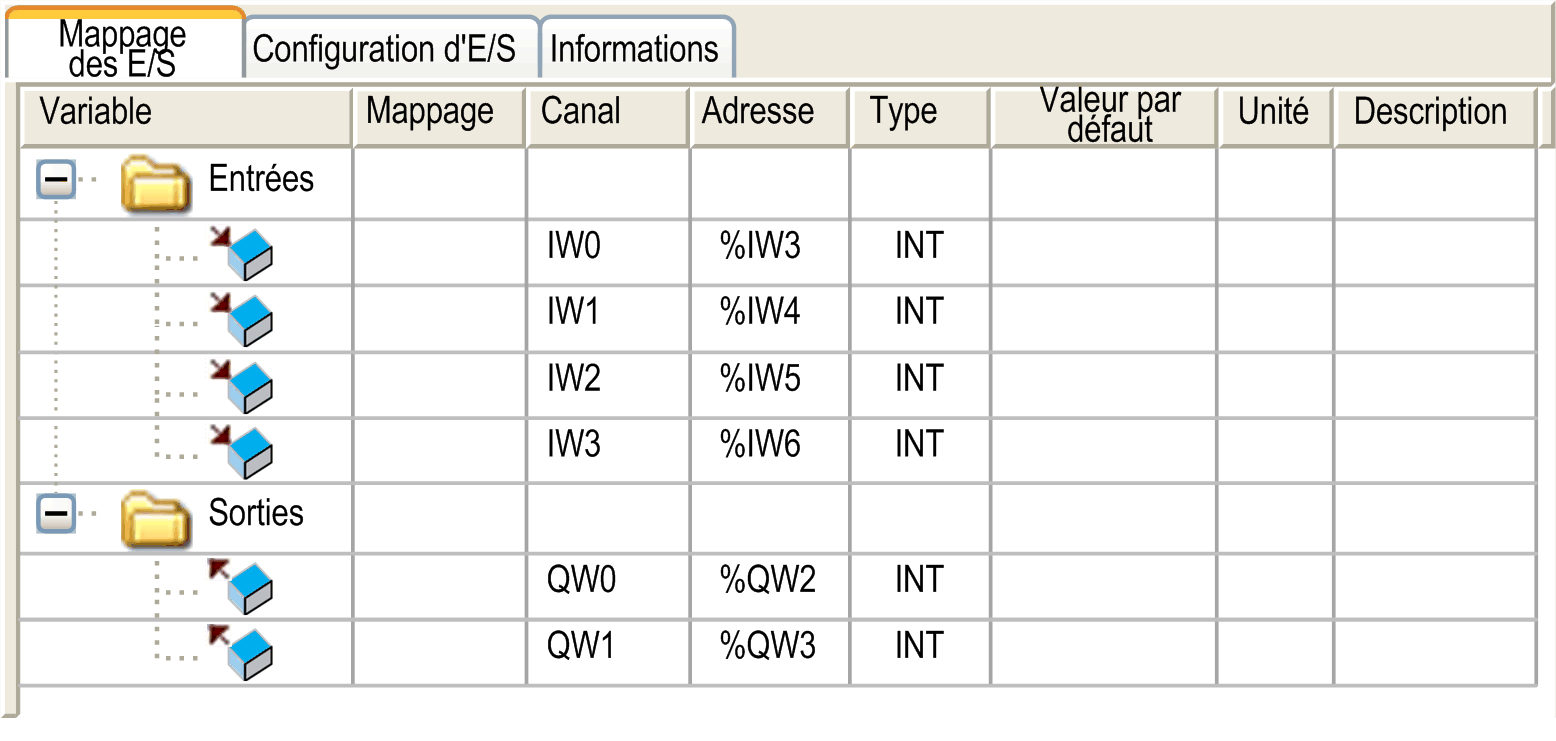

Onglet Mappage E/S

Identifie les adresses de chaque entrée et le nom du canal :

Canal		Type	Valeur par défaut	Description
Entrées	IW0	INT	-	Valeur actuelle de l'entrée 0
	à	à	à	à
	IW3	INT	-	Valeur actuelle de l'entrée 3
Sorties	QW0	INT	-32 768 à 32 767	Mot de commande de la sortie 0
Sorties	QW1	INT	-32 768 à 32 767	Mot de commande de la sortie 1

Pour plus d'informations, consultez la section Description de l'onglet Mappage E/S.

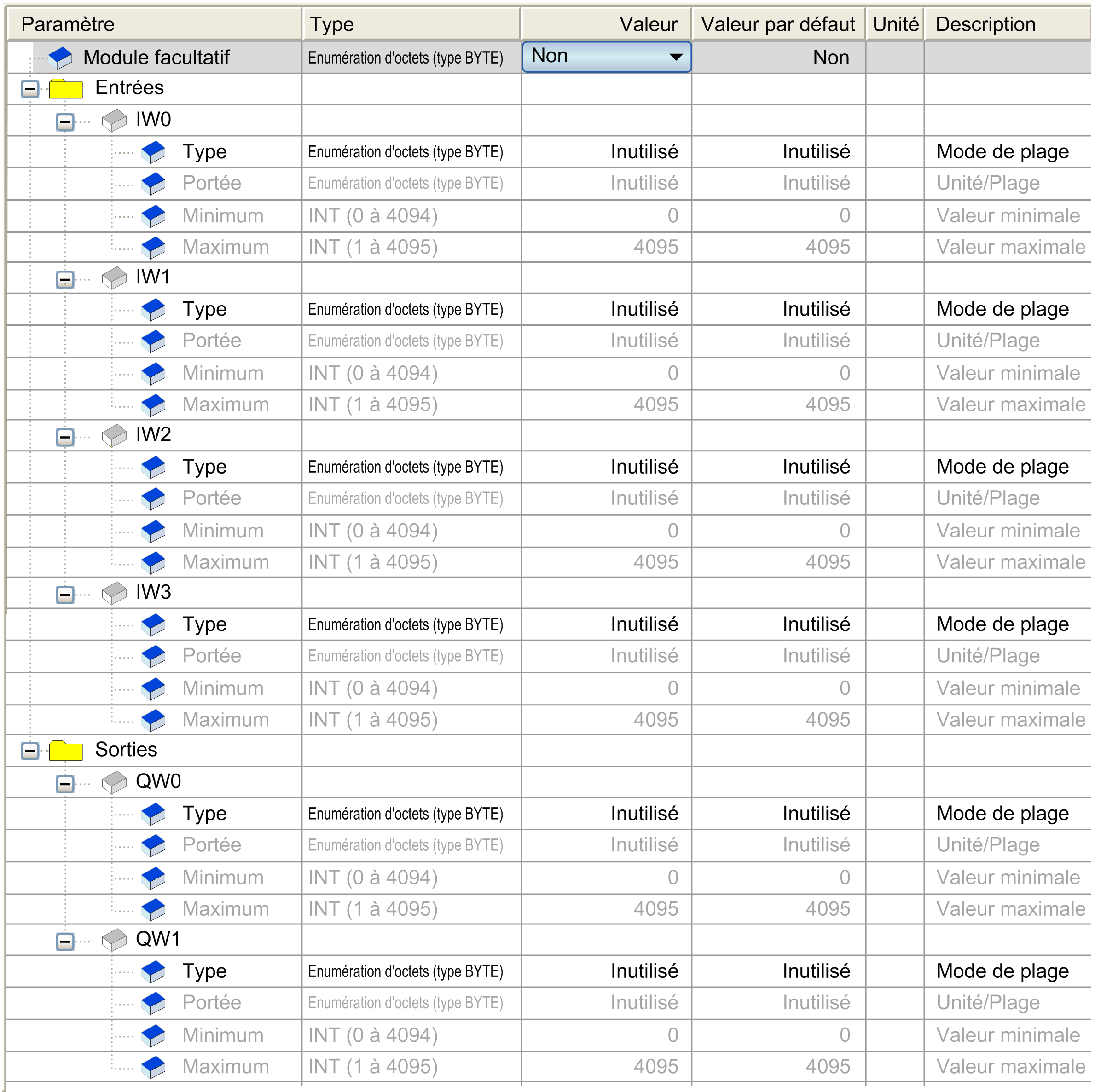

Onglet Configuration d'E/S

Cet onglet vous permet de configurer le module comme un module facultatif, et de configurer les entrées et les sorties.

Si le module est connecté à un équipement distribué, vous pouvez configurer le comportement de repli.

Pour chaque entrée, vous pouvez définir les éléments suivants :

Paramètre		Valeur	Valeur par défaut	Description
Type		Inutilisé 0 - 10 V 4 - 20 mA	Inutilisé	Identifie le mode du canal.
Portée		Normal Personnalisé	Normal	Identifie la plage de valeurs du canal.
Minimum	Normal	0	0	Indique la limite de mesure inférieure.
Minimum	Personnalisé	-32 768 à 32 767	-32 768	Indique la limite de mesure inférieure.
Maximum	Normal	4 095	4 095	Indique la limite de mesure supérieure.
Maximum	Personnalisé	-32 768 à 32 767	32 767	Indique la limite de mesure supérieure.

Pour chaque sortie, vous pouvez définir les éléments suivants :

Paramètre		Valeur	Valeur par défaut	Description
Type		Inutilisé 0 - 10 V 4 - 20 mA	Inutilisé	Identifie le mode du canal.
Portée		Normal Personnalisé	Normal	Identifie la plage de valeurs du canal.
Minimum	Normal	0	0	Indique la limite inférieure.
Minimum	Personnalisé	-32 768 à 32 767	-32 768	Indique la limite inférieure.
Maximum	Normal	4 095	4 095	Indique la limite supérieure.
Maximum	Personnalisé	-32 768 à 32 767	32 767	Indique la limite supérieure.

Pour plus d'informations, consultez la rubrique Description de l'onglet Configuration d'E/S.
