TM2DRA8RT

Introduction

Ce module d'extension est un module de sortie à relais à 8 points avec un bornier.

Pour plus d'informations sur le matériel, consultez TM2DRA8RT.

Onglet Mappage E/S

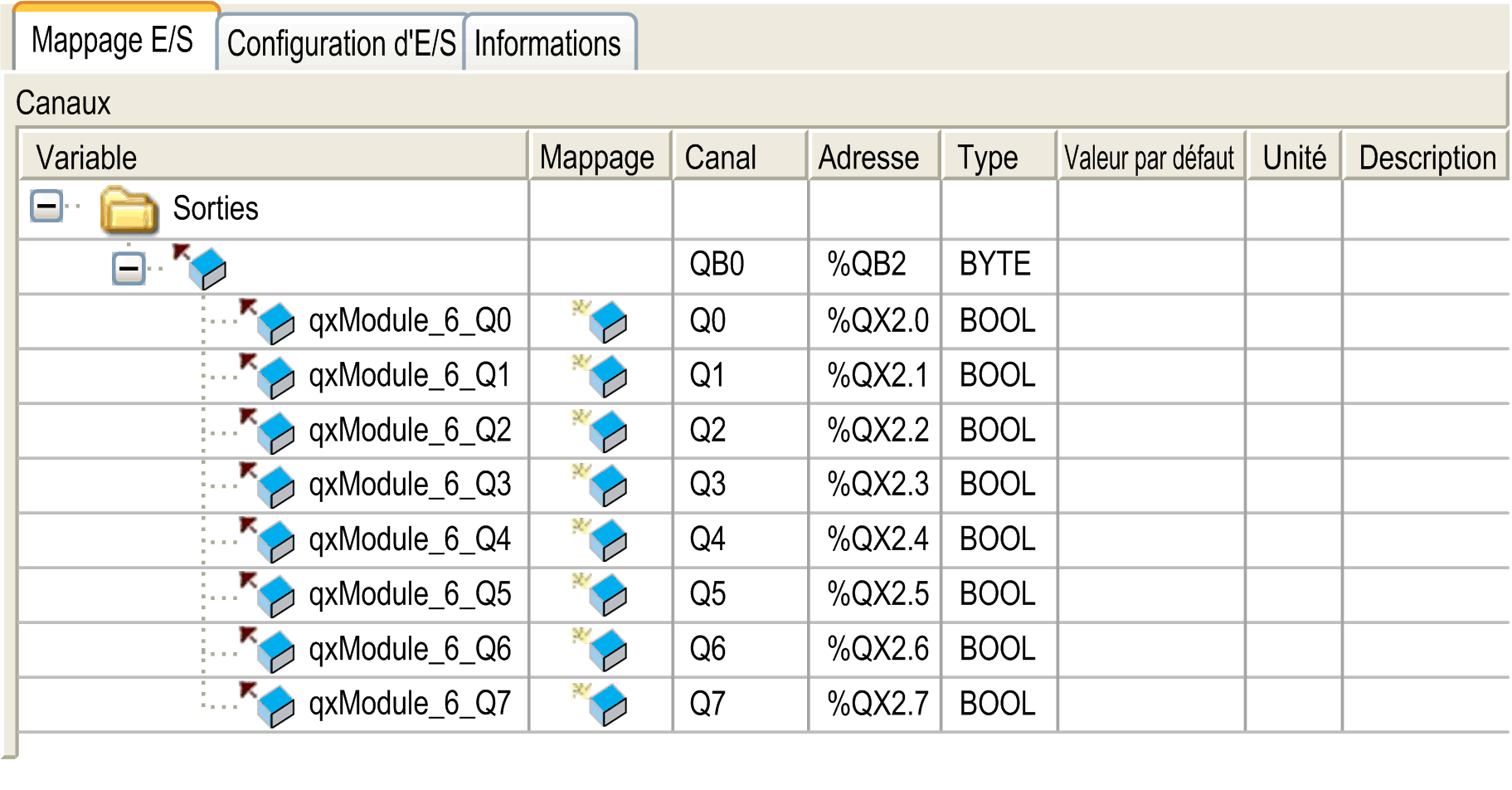

Le tableau suivant identifie les adresses de chaque sortie et le nom du canal :





Pour plus d'informations, consultez la section Description de l'onglet Mappage E/S.

Onglet Configuration d'E/S

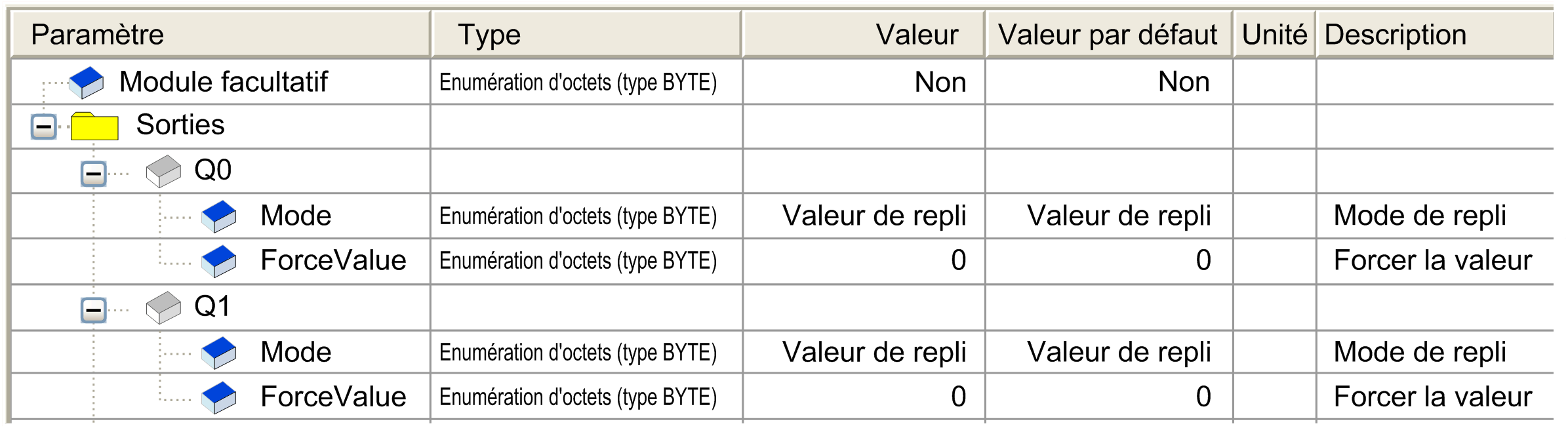

Cet onglet vous permet de configurer le module comme un module facultatif :





Si le module est connecté à un équipement distribué, vous pouvez configurer le comportement de repli.
