Cette section décrit les caractéristiques physiques des modules TM3. Selon leur référence, ceux-ci prennent en charge un bornier à vis ou un bornier à ressort débrochable.
TM3 avec bornier à vis ou à ressort débrochable

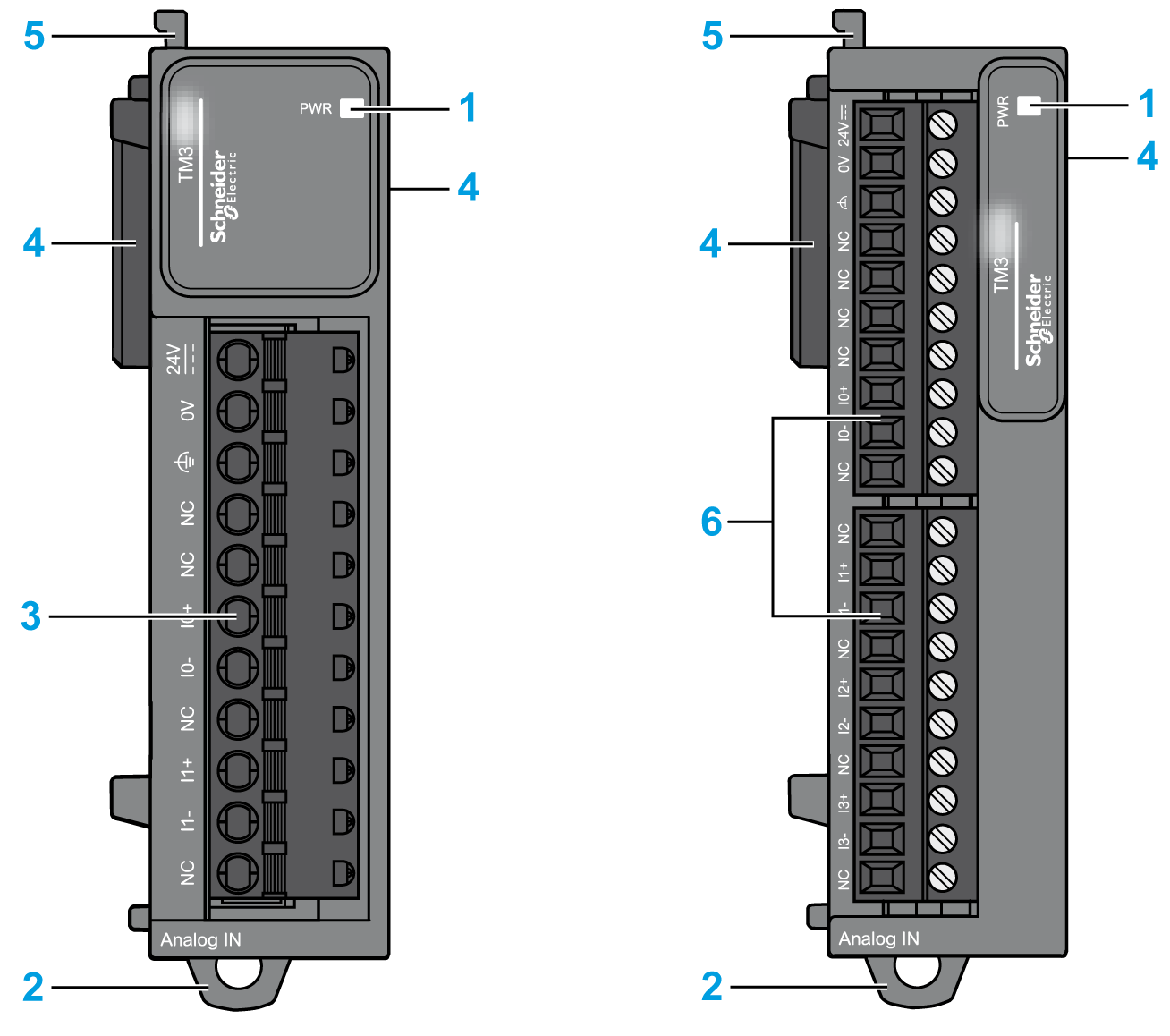

La figure ci-après représente les principaux éléments d'un module d'extension TM3 avec bornier à vis ou à ressort débrochable :
Ce tableau décrit les principaux éléments des modules d'extension TM3 présentés ci-avant :
|
Libellé |
Eléments |
|
|---|---|---|
|
1 |
Voyant d'alimentation. |
|
|
2 |
Système de verrouillage encliquetable pour rail oméga (DIN) de 35 mm (1,38 in.) |
|
|
3 |
Bornier débrochable. |
|
|
4 |
Connecteur d'extension pour bus d'E/S TM3 (un de chaque côté). |
|
|
5 |
Système de fixation au module précédent. |
|
|
6 |
Bornier débrochable. |
|
