Cette section décrit les caractéristiques électriques du module TM3XTYS4.
Consultez également la section Caractéristiques environnementales.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

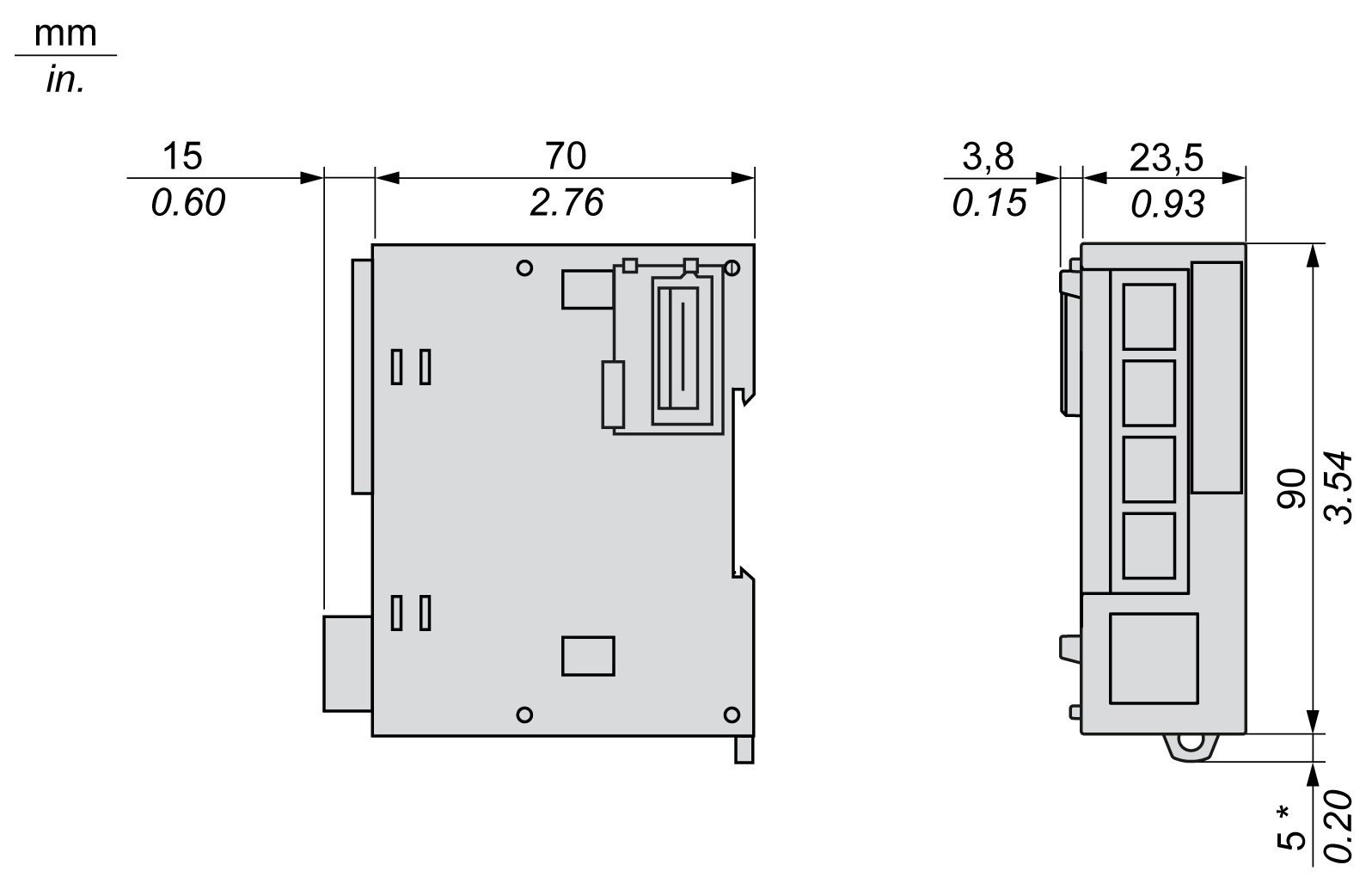

Les schémas suivants indiquent les dimensions du module TM3XTYS4 :
Caractéristiques des entrées/sorties
Le tableau suivant décrit les caractéristiques d'un connecteur de voie RJ45 :
|
Caractéristique |
Valeur |
|
|---|---|---|
|
Entrées |
3 entrées oEntrée 1 : Prêt oEntrée 2 : Exécution oEntrée 3 : Déclenchement |
|
|
Nombre de groupes de voies |
1 ligne commune pour 3 entrées * |
|
|
Type d'accès |
Type 1 (CEI/EN 61131-2) |
|
|
Type de logique |
Positive |
|
|
Tension d'entrée nominale |
24 V CC |
|
|
Plage de tension d'entrée |
19,2 à 28,8 VCC |
|
|
Courant d'entrée nominal |
5 mA |
|
|
Durée d'activation |
Généralement 5 ms |
|
|
Durée de mise hors tension |
Généralement 5 ms |
|
|
Sorties |
2 sorties oSortie 1 : Commande de direction 1 oSortie 2 : Commande de direction 2 |
|
|
Type de sortie |
Transistor |
|
|
Type de logique |
Positive |
|
|
Tension d'entrée nominale |
24 V CC |
|
|
Plage de tension de sortie |
19,2 à 28,8 VCC |
|
|
Courant de sortie nominal |
300 mA par voie |
|
|
Chute de tension |
Généralement 0,15 VCC (0,4 VCC max.) |
|
|
Courant de fuite lors de la mise hors tension |
0,1 mA max. |
|
|
Charge inductive |
L/R = 10 ms |
|
|
Durée de mise sous tension |
Généralement 400 µs (450 µs max.) |
|
|
Durée de désactivation |
Généralement 400 µs (450 µs max.) |
|
|
Protection contre les courts-circuits |
Oui |
|
|
Tension de limite |
Généralement 40 VCC |
|
|
Module |
||
|
Isolement |
Entre l'entrée et la logique interne |
500 VCA |
|
Entre la sortie et la logique interne |
500 VCA |
|
|
Type de connexion |
Connecteur RJ45 |
|
|
Nombre moyen d'insertions/retraits de connecteur |
Plus de 100 |
|
|
Consommation sur le bus interne 5 VCC |
37 mA (toutes les entrées et sorties actives) |
|
|
17 mA (toutes les entrées et sorties inactives) |
||
|
Consommation sur le bus interne 24 VCC |
17 mA (toutes les entrées et sorties actives) |
|
|
0 mA (toutes les entrées et sorties inactives) |
||
|
* Le commun (broche 3) des quatre connecteurs RJ45 est relié en interne. Les 12 entrées du module utilisent le même commun. |
||
