Consultez la section Bonnes pratiques en matière de câblage.

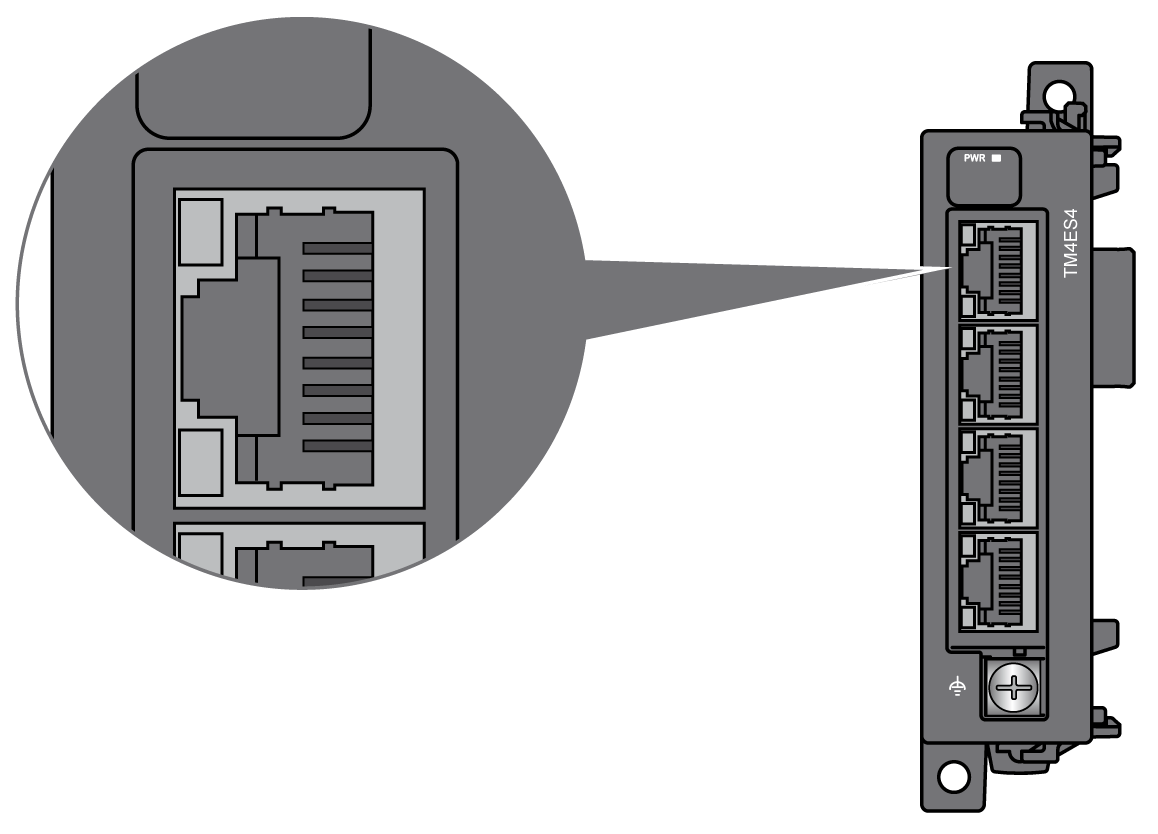

Le module TM4ES4 est équipé de 4 connecteurs RJ45 Ethernet :
Cette figure montre les broches des connecteurs RJ45 Ethernet :
Ce tableau décrit le brochage des connecteurs RJ45 Ethernet :
|
N° de broche |
Signal |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
– |
|
5 |
– |
|
6 |
RD- |
|
7 |
– |
|
8 |
– |
Règles pour le raccordement à la terre fonctionnelle

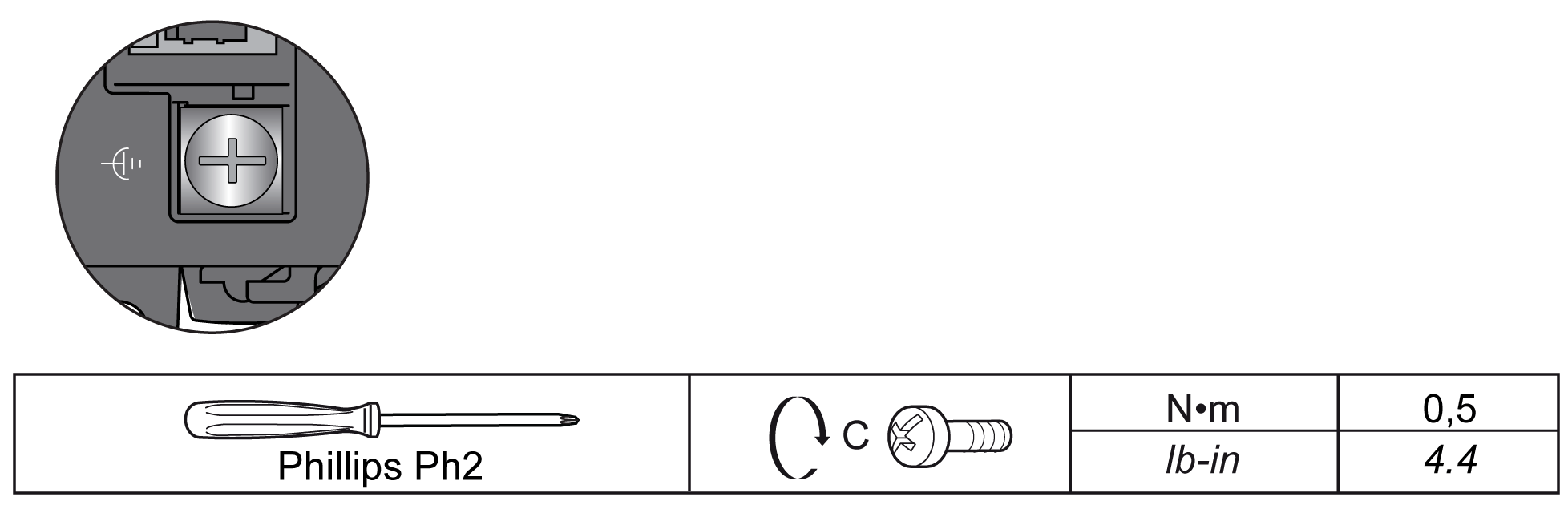

Le tableau suivant montre les caractéristiques de la vis à utiliser avec le câble de terre fonctionnelle (FE) fourni :
L'application d'un couple supérieur à la limite peut endommager la vis ou le filetage des bornes.
|
AVIS |
|
ÉQUIPEMENT INOPÉRANT |
|
Ne serrez pas les bornes à vis au-delà du couple maximum spécifié (Nm/lb-in.). |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
