Chaque tranche est composée de trois éléments : l'embase de bus, le module électronique et le bornier.

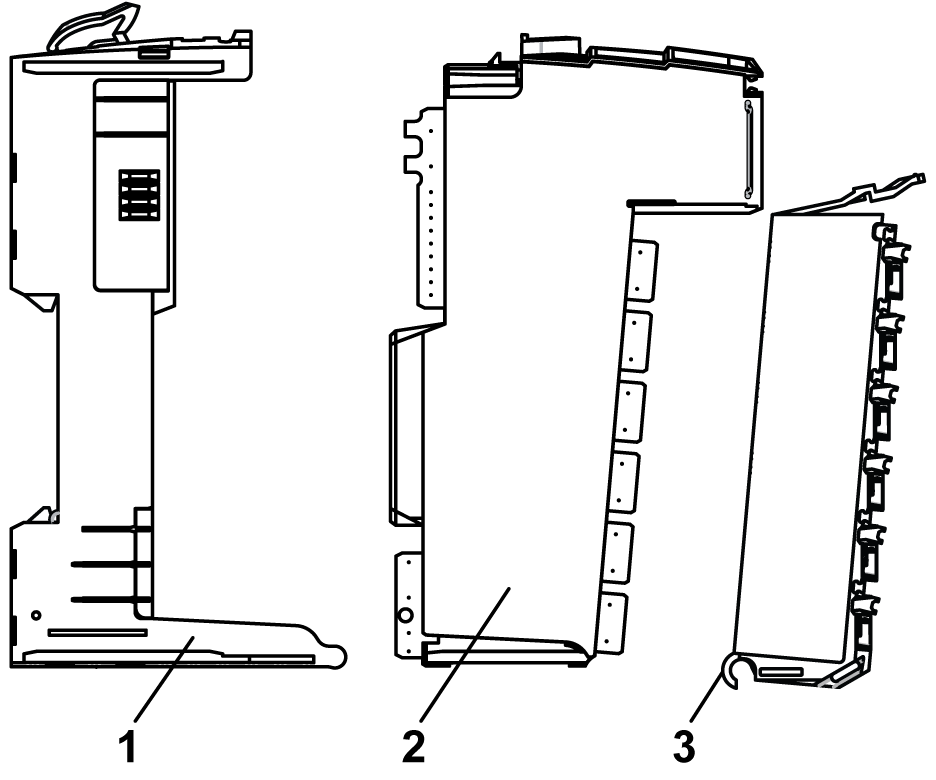

L'illustration ci-dessous montre les éléments d'une tranche.
1 Embase de bus
2 Module électronique
3 Bornier
Une fois assemblés, les trois composants forment une unité à part entière, résistant aux vibrations et aux décharges électromagnétiques.
|
AVIS |
|
DÉCHARGE ÉLECTROSTATIQUE |
|
oNe touchez jamais les contacts du module électronique. oLaissez toujours le connecteur en place lors du fonctionnement normal. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |

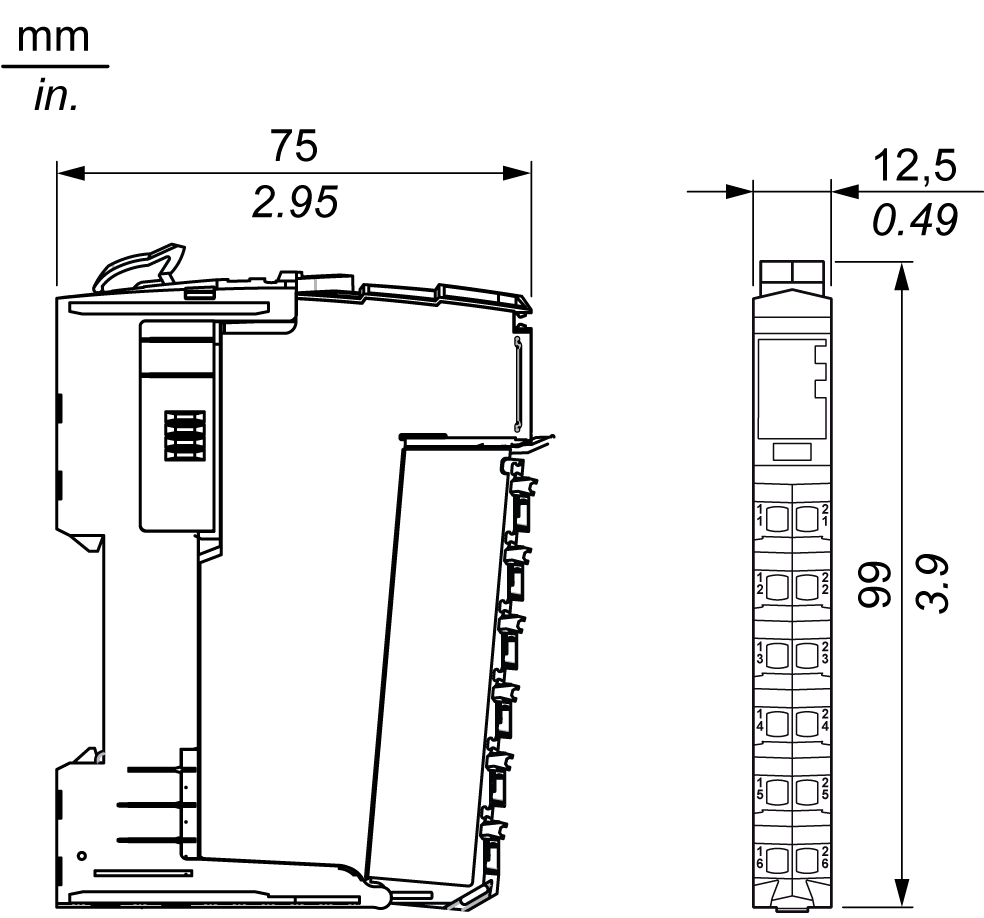

L'illustration ci-dessous montre les dimensions d'une tranche :

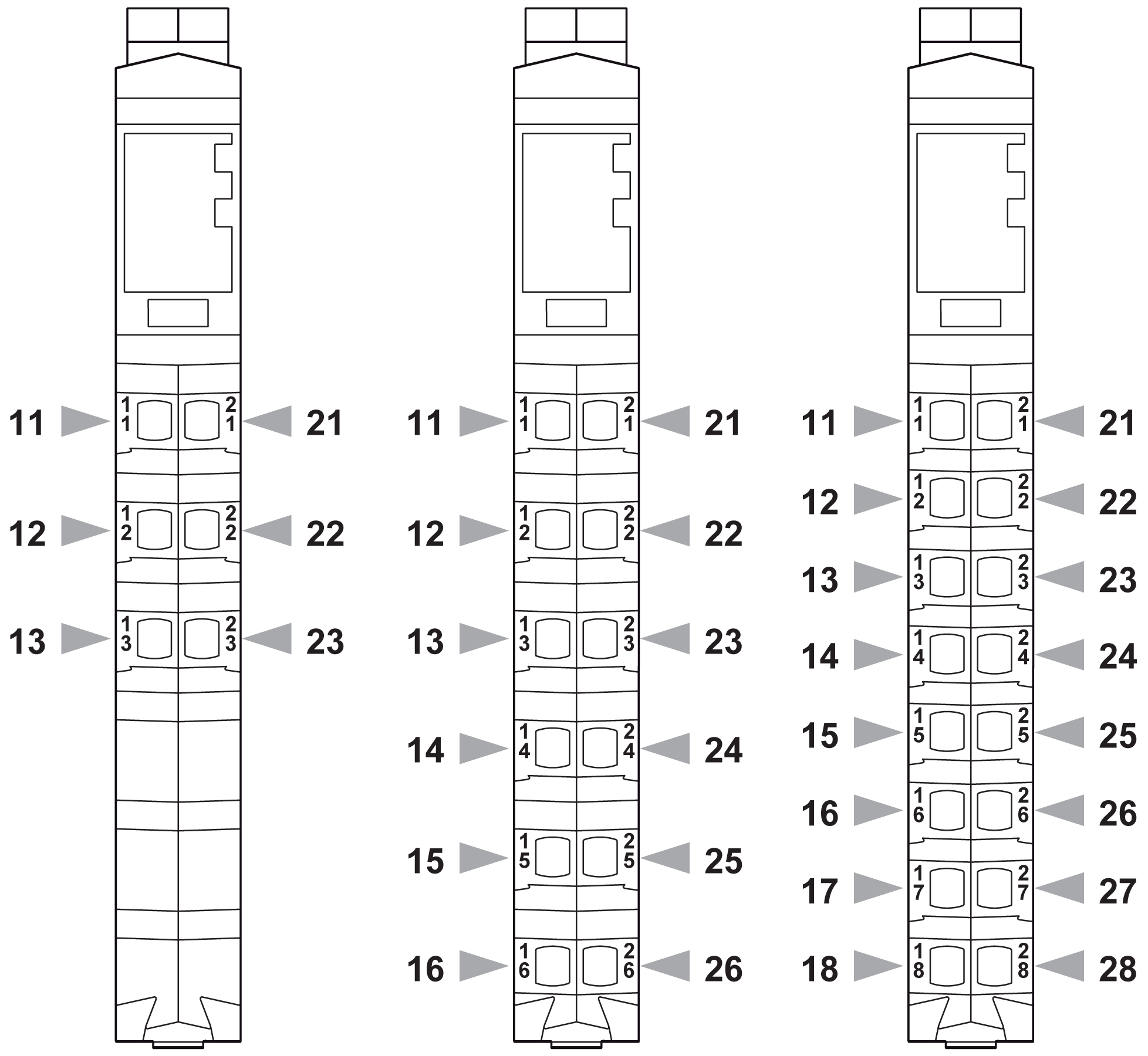

L'illustration ci-dessous montre le brochage des borniers à 6, 12 et 16 broches respectivement :
Consultez la section Installation des accessoires.
Reportez-vous à la section Marquage du Système TM5.
