Le tableau ci-dessous décrit les principales caractéristiques du module électronique TM5SBET7 :
|
Caractéristiques principales |
|
|---|---|
|
Fonction |
Emet sur le bus de données TM7 et fournit l'alimentation par le bus TM7 aux blocs d'extension d'E/S TM7. |
|
Longueur maximale du bus |
2 500 m (8202.1 ft) |
|
Distance maximale du câble entre l'émetteur et le récepteur |
100 m (328 ft) |
|
Distribution d'alimentation |
Bus d'alimentation TM7 |
La figure et le tableau ci-après indiquent les références permettant de créer une tranche avec le module électronique TM5SBET7 :
|
AVIS |
|
DÉCHARGE ÉLECTROSTATIQUE |
|
oInstallez une plaque de verrouillage d'embase de bus droite dans la tranche la plus à droite de toutes les configurations. oInstallez une plaque de verrouillage d'embase de bus gauche dans la première tranche de toutes les configurations distantes. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
|
Nombre |
Numéro de modèle |
Description |
Couleur |
|---|---|---|---|
|
1 |
TM5ACBM11 ou TM5ACBM15 |
Embase de bus
Embase de bus avec paramétrage de l'adresse |
Blanc
Blanc |
|
2 |
TM5SBET7 |
Module électronique |
Blanc |
|
3 |
TM5ACTB12 |
Bornier, 12 broches |
Blanc |
NOTE : Pour plus d'informations, consultez la section Embases de bus et borniers TM5.

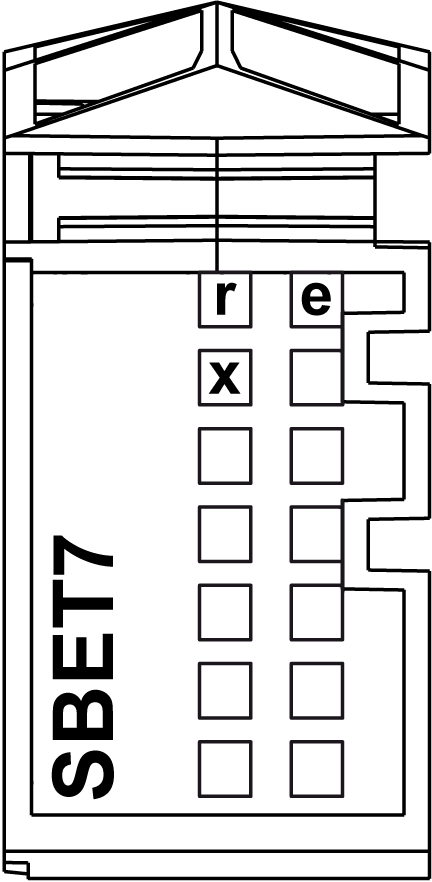

La figure ci-dessous présente les voyants d'état du TM5SBET7 :
Ce tableau décrit les voyants d'état du TM5SBET7 :
|
Voyant |
Couleur |
Etat |
Description |
|---|---|---|---|
|
r |
Vert |
Eteint |
Pas d'alimentation |
|
Clignotement simple |
Etat de réinitialisation |
||
|
Clignotant |
Etat préopérationnel |
||
|
Allumé |
Etat opérationnel |
||
|
e |
Rouge |
Eteint |
OK ou aucune alimentation |
|
Clignotement double |
Indique l'une des conditions suivantes : oLa tension du segment d'alimentation des E/S 24 V CC est trop basse oLa tension du bus d'alimentation TM7 est trop basse |
||
|
e+r |
Rouge en continu/clignotement simple vert |
Micrologiciel non valide |
|
|
X |
Jaune |
Eteint |
Pas de communication sur le bus de données TM7 |
|
Allumé |
Communication de données du bus TM7 en cours |
||
