Le module électronique 6Rel est équipé de 6 sorties relais.

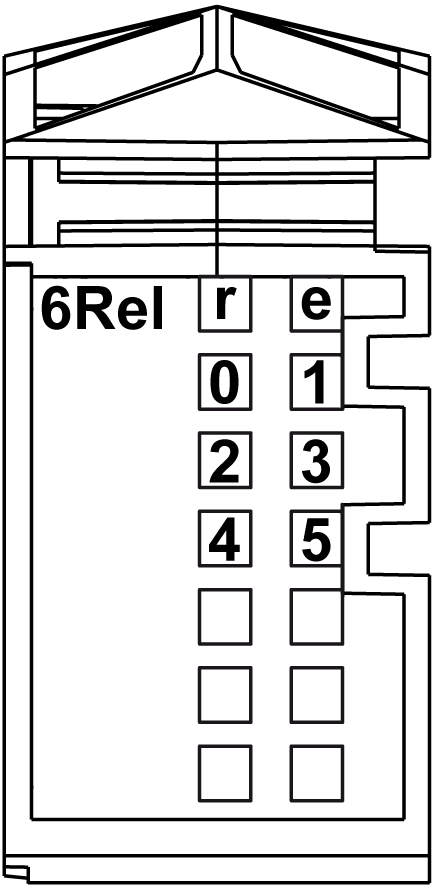

La figure suivante présente les voyants d'état du 6Rel :
Le tableau ci-dessous indique les voyants d'état du 6Rel :
|
Voyants |
Couleur |
Etat |
Description |
|---|---|---|---|
|
r |
Vert |
Eteint |
Pas d'alimentation |
|
Clignotement simple |
Etat de réinitialisation |
||
|
Clignotement |
Etat préopérationnel |
||
|
Allumé |
Fonctionnement normal |
||
|
e |
Rouge |
Eteint |
OK ou aucune alimentation |
|
Allumé |
Erreur détectée ou état de réinitialisation |
||
|
e+r |
Rouge fixe / clignotement simple vert |
Microprogramme non valide |
|
|
0-5 |
Jaune |
Eteint |
Sortie correspondante désactivée |
|
Allumé |
Sortie correspondante activée |
||
|
|
|
RISQUE D'INCENDIE |
|
Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Le tableau suivant donne les caractéristiques du module électronique 6Rel :
|
Caractéristique |
Valeur |
||
|---|---|---|---|
|
Voies de sortie |
6 |
||
|
Type de câblage |
6 contacts |
||
|
Type de contact |
NO (normalement ouvert) |
||
|
Courant de sortie |
30 VCC / 2 A (charge résistive) 240 VCA / 2 A (cos Φ = 1) |
||
|
Fréquence de commutation |
3600 cycles par heure au maximum |
||
|
Tension diélectrique maximum des relais |
2000 V eff, 50/60 Hz pendant 1 mn |
||
|
Charge de commutation maximum |
264 VCA / 125 VCC |
||
|
Charge de commutation minimale |
5 VCC à 1 mA |
||
|
Puissance maximale de la lampe à filament |
1,2 W |
||
|
Temps d'activation |
12 ms max. |
||
|
Temps de désactivation |
10 ms Max. |
||
|
Circuit de protection² |
Interne |
Néant |
|
|
Externe CC CA |
Diode de roue libre, combinaison RC ou varistance Combinaison RC ou varistance |
||
|
Réarmement automatique après court-circuit ou surcharge |
Oui, 10 ms min. selon la température interne |
||
|
Capacité de commutation |
Minimum |
10 mA à 5 VCC |
|
|
Maximum |
150 W / 1250 VA |
||
|
Protection contre les inversions de polarité |
Oui |
||
|
Isolement |
Entre les voies et le bus |
Voir remarque 1 |
|
|
Entre les sorties |
Non isolé |
||
|
Durabilité mécanique |
En général, 2 x 107 cycles ou plus |
||
1 La tension d'isolement du module électronique est de 500 VCA eff. entre les composants électroniques desservis par le bus d'alimentation TM5 et la section desservie par le segment d'alimentation des E/S 24 VCC connecté au module électronique. En pratique, il y a un pont entre le bus d'alimentation TM5 et le segment d'alimentation d'E/S 24 VCC. Les deux circuits d'alimentation utilisent la même terre fonctionnelle (FE) via des composants spécifiques conçus pour réduire les effets des interférences électromagnétiques. Ces composants présentent des caractéristiques nominales de 30 VCC ou 60 VCC. Cela réduit l'isolement de l'ensemble du système par rapport aux 500 VCA eff.
2 Pour plus d'informations sur le sujet, reportez-vous à la rubrique Protection des sorties contre les dommages par charge inductive.
Si votre contrôleur ou module contient des sorties à relais, ces types de sortie peuvent supporter jusqu'à 240 V CA. Les dommages inductifs subis par ces types de sorties peuvent provoquer des contacts soudés et des pertes de contrôles. Chaque charge inductive doit inclure un dispositif de protection, comme un écrêteur, un circuit RC ou une diode à accumulation. Ces relais ne prennent pas en charge les charges capacitives.
|
|
|
SORTIES DE RELAIS SOUDEES FERMEES |
|
oProtégez toujours les sorties de relais contre les dommages par charge de courant alternatif, à l'aide d'un dispositif ou d'un circuit de protection externe. oNe connectez pas de sorties de relais à des charges capacitives. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

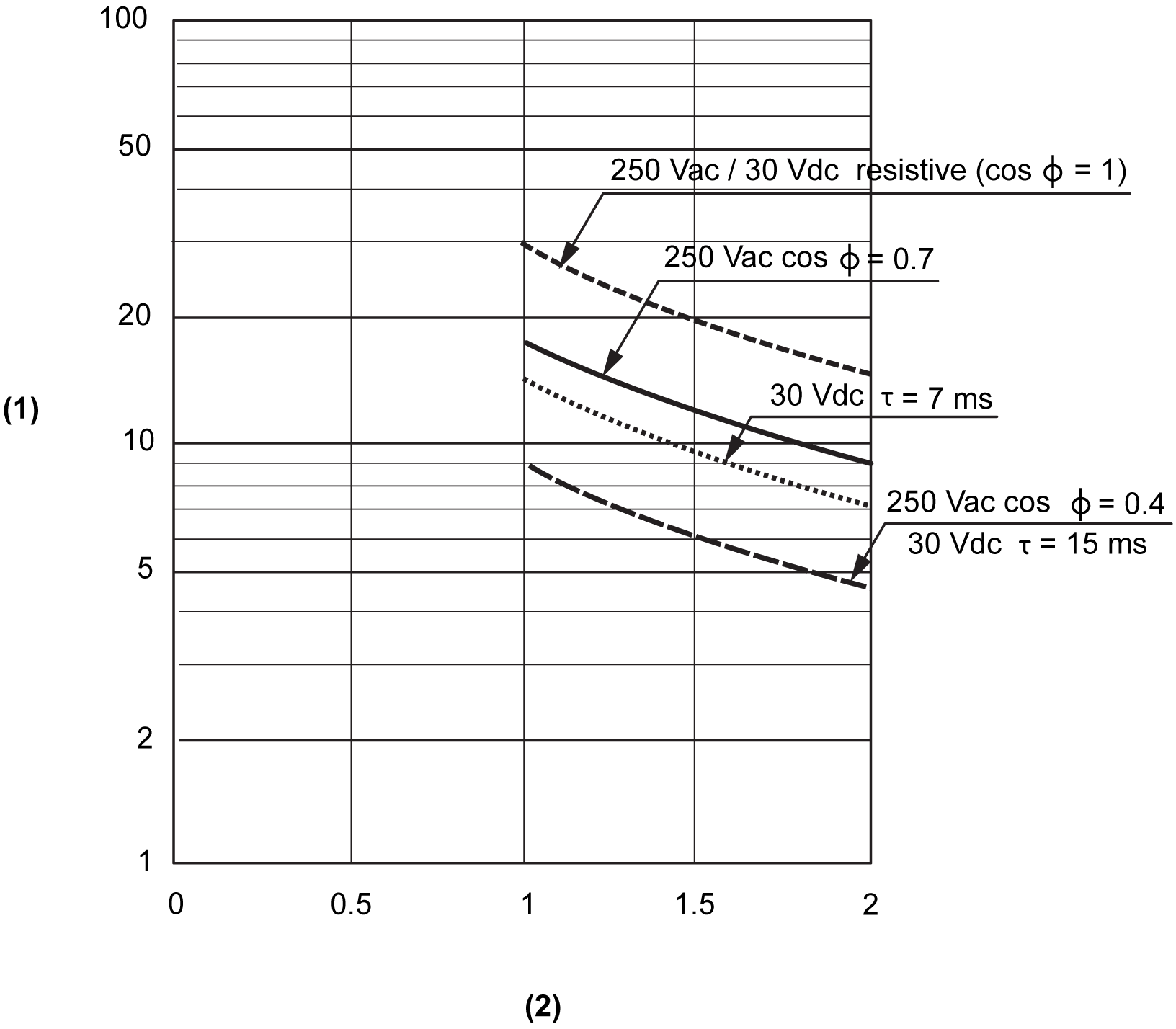

Les courbes ci-après indiquent la durée de vie prévue pour les contacts relais du module électronique 6Rel.
1 Procédures de commutation (x104)
2 Courant de commutation en A

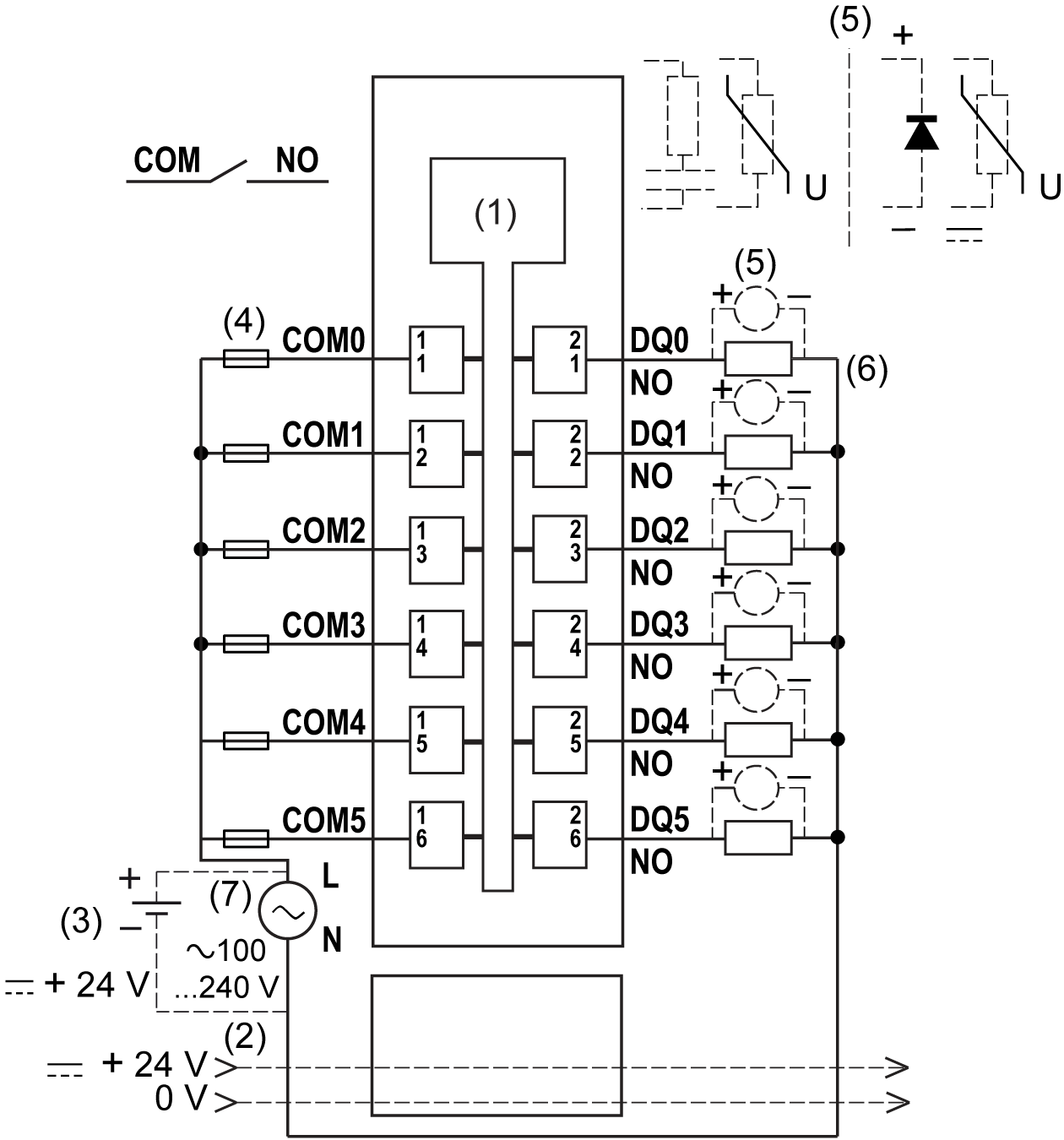

La figure ci-dessous présente le schéma de câblage du module 6Rel :
1 Electronique interne
2 Segment d'alimentation des E/S 24 VCC intégré aux embases de bus
3 Alimentation externe isolée 24 VCC
4 Fusible externe de type T à action retardée 2 A 250 V
5 Protection contre les charges inductives
6 Charge 2 fils
7 Alimentation externe 100 à 240 VCA
|
|
|
RISQUE DE SURCHAUFFE ET D'INCENDIE |
|
oNe connectez pas les modules directement à la tension du secteur. oConformément à la norme CEI 61140, n'utilisez que des systèmes de type PELV pour alimenter les modules. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
NOTE : Pour plus d'informations, reportez-vous à la section Protection des sorties contre le risque de dommages par charge inductive.
