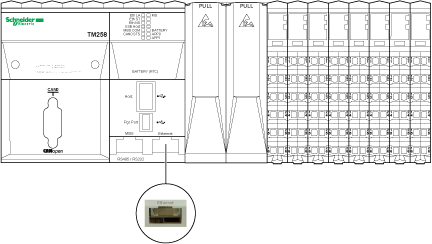

L'illustration suivante montre l'emplacement du port Ethernet du contrôleur :
Le tableau suivant décrit les différentes caractéristiques du port Ethernet :
|
Caractéristique |
Description |
|---|---|
|
Norme |
Ethernet |
|
Type de connecteur |
RJ45 |
|
Débit en bauds |
Prise en charge d'Ethernet "10BaseT" et "100BaseTX" avec autonégociation |
|
Inverseur automatique |
MDI / MDIX |
|
Protocole pris en charge |
oProtocole EcoStruxure Machine Expert oClient/serveur Modbus oEquipement Ethernet IP oServeur FTP oServeur HTTP oSNMP |
|
Type de négociation d'adresse IP pris en charge |
oDHCP oIP configuré |
|
Courant fourni |
Non |
L'illustration suivante montre les broches du connecteur Ethernet :
Le tableau suivant décrit les broches du connecteur Ethernet
|
N° de broche |
Signal |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
- |
|
5 |
- |
|
6 |
RD- |
|
7 |
- |
|
8 |
- |
Pour plus d'informations, consultez le Guide utilisateur Ethernet.
NOTE : Le contrôleur prend en charge la fonction de câble inverseur automatique MDI/MDIX. Il n'est ainsi pas nécessaire d'utiliser des câbles inverseurs Ethernet spéciaux pour raccorder directement des équipements à ce port (raccordement sans concentrateur ou commutateur Ethernet).
L'illustration suivante montre les voyants situés sur le panneau frontal :
Le tableau suivant décrit les voyants d'état Ethernet :
|
Marquage |
Description |
Voyant |
|
|---|---|---|---|
|
Couleur |
Description |
||
|
Eth LA |
Activité Ethernet |
Vert/jaune |
Voir Voyant d'état Ethernet ci-dessous |
|
Eth ST |
Etat Ethernet |
Vert / rouge |
|
|
Eth NS |
Etat du réseau Ethernet |
Vert / rouge |
|
Le tableau suivant décrit le voyant d'état Ethernet :
|
Voyant |
Etat |
Description |
|---|---|---|
|
Eth LA |
Eteint |
Aucune liaison |
|
Clignotement vert / jaune |
Test de mise sous tension. 3 clignotements |
|
|
Vert fixe |
Liaison à 100 Mbits/s |
|
|
Jaune fixe |
Liaison à 10 Mbits/s |
|
|
Vert clignotant |
Activité à 100 Mbits/s |
|
|
Jaune clignotant |
Activité à 10 Mbits/s |
|
|
Eth ST |
Eteint |
Aucun câble connecté, aucune adresse IP obtenue |
|
Clignotement vert / rouge |
Test de mise sous tension. 3 clignotements |
|
|
Vert fixe |
Port connecté et adresse IP obtenue |
|
|
3 clignotements verts |
Aucun câble connecté, mais la carte a une adresse IP |
|
|
4 clignotements verts |
Adresse IP dupliquée détectée |
|
|
5 clignotements verts |
Carte exécutant une séquence BOOTP ou DHCP |
|
|
6 clignotements verts |
Adresse IP configurée non valide, adresse IP par défaut utilisée en remplacement |
|
|
Eth NS |
Eteint |
Equipement sans adresse IP ou hors tension |
|
Clignotement vert / rouge |
Test de mise sous tension. 3 clignotements |
|
|
Vert fixe |
Equipement ayant au moins une connexion établie |
|
|
Clignotement vert rapide |
Equipement n'ayant aucune connexion établie, mais ayant obtenu une adresse IP |
|
|
Clignotement rouge rapide |
Délai expiré pour une ou plusieurs connexions où cet équipement est la cible |
|
|
Rouge fixe |
L'équipement a détecté que son adresse IP est déjà utilisée ; le port Ethernet du contrôleur ne peut pas communiquer à l'aide de cette adresse IP |
