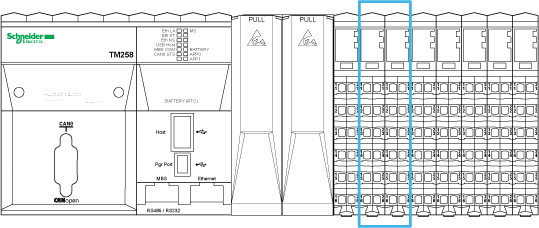

L'illustration suivante montre l'emplacement des E/S expertes du contrôleur :
Le contrôleur a 2 modules d'E/S expertes intégrées. Chaque module comprend :
o5 entrées rapides, 2 entrées normales et 2 sorties rapides
o3 communs.
Les modules d'E/S expertes prennent en charge les fonctions avancées suivantes :
ocompteur rapide (HSC, High Speed Counter)
oEntrée d'événement
oEntrée mémorisée
oEntrée RUN/STOP
oModulation de largeur d'impulsion (PWM, Pulse Width Modulation)
oGénérateur de fréquence
oSortie d'alarme

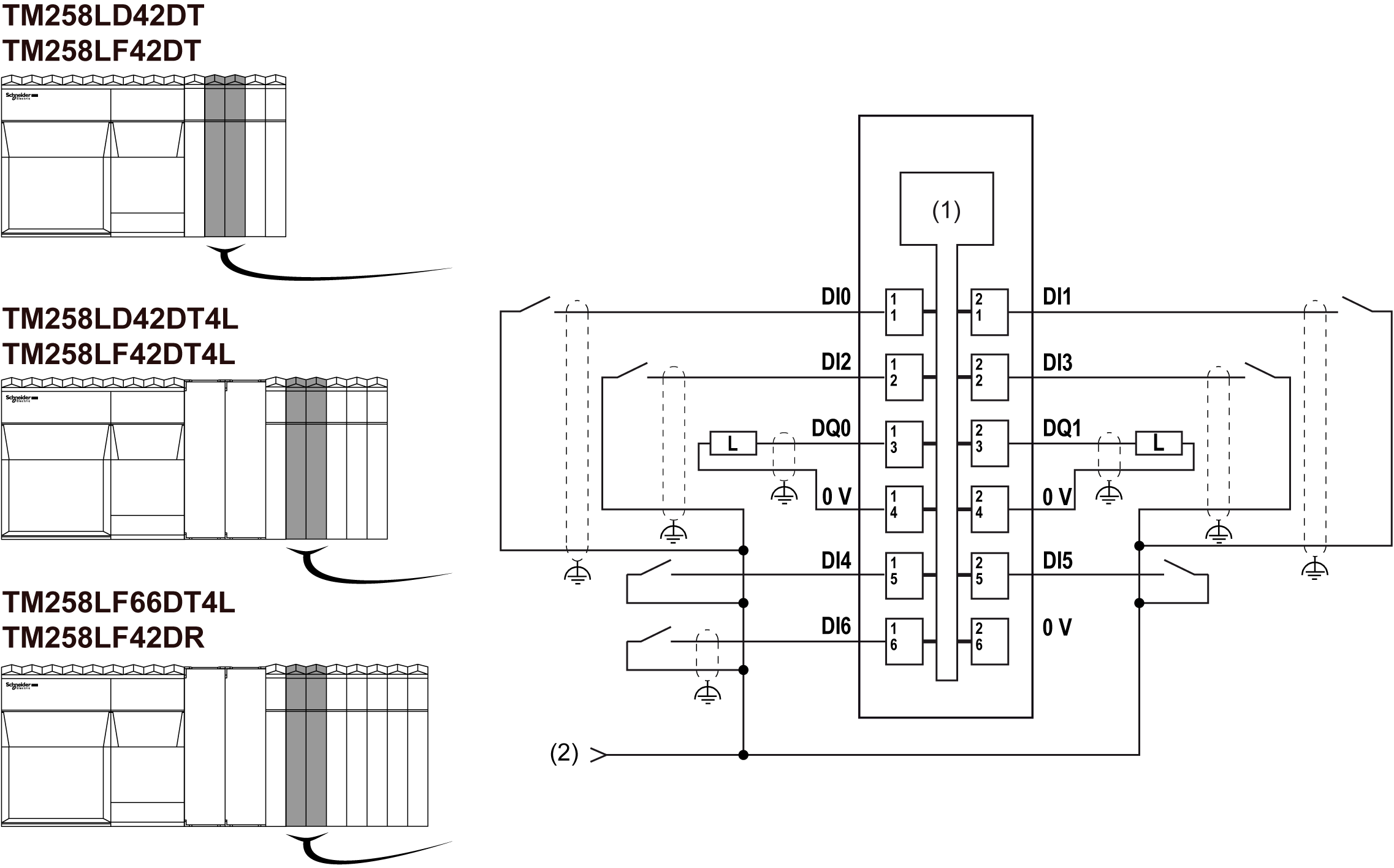

L'illustration suivante décrit le schéma de câblage des E/S expertes :
1 Electronique interne
2 Modules d'E/S expertes intégrées 24 VCC par raccordement externe

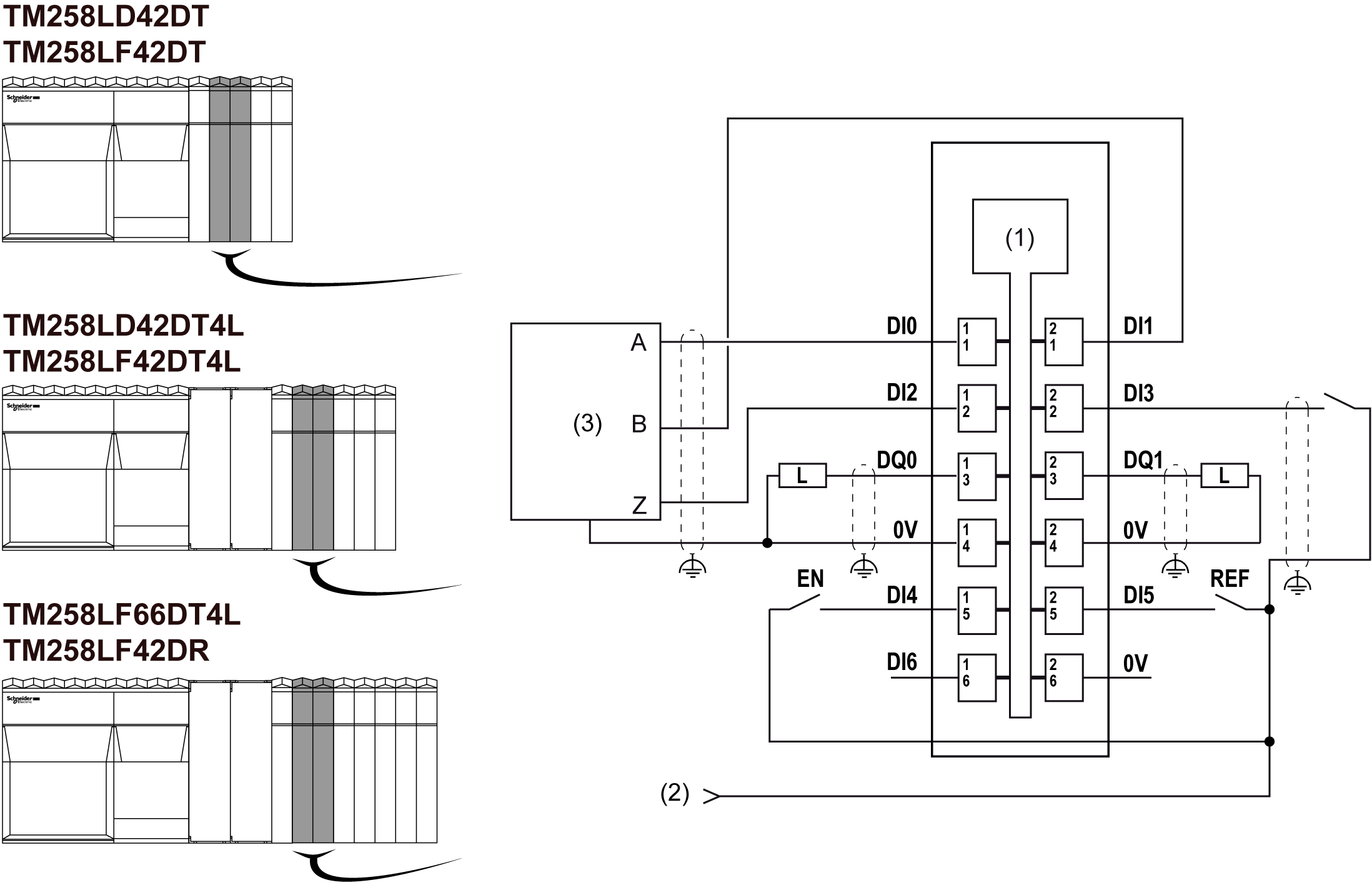

L'illustration suivante décrit le schéma de câblage des E/S expertes avec codeur :
1 Electronique interne
2 Modules d'E/S expertes intégrées 24 VCC par raccordement externe
3 Codeur
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
oUtilisez des câbles blindés pour toutes les E/S rapides, les E/S analogiques et les signaux de communication. oReliez à la terre le blindage des câbles de toutes les E/S rapides et E/S analogiques et de tous les signaux de communication au même point1. oFaites courir les câbles de communication et d'E/S séparément des câbles d'alimentation. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
1La mise à la terre multipoint est autorisée (elle est inévitable dans certains cas) si les connexions sont reliées à une terre équipotentielle dimensionnée pour éviter tout endommagement des blindages de câble, en cas de court-circuit du système d'alimentation.
Pour plus d'informations, reportez-vous aux Règles et recommandations de câblage du système TM5.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

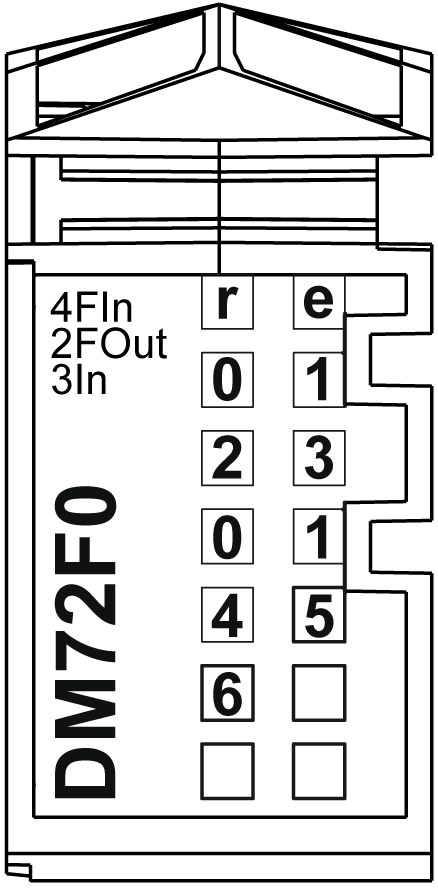

L'illustration suivante décrit les voyants des E/S expertes :
Le tableau ci-dessous décrit les voyants d'état des E/S expertes :
|
Voyant |
Couleur |
Etat |
Description |
|---|---|---|---|
|
r |
Vert |
Eteint |
Pas d'alimentation |
|
Clignotement simple |
Mode Réinitialisation |
||
|
Clignotant |
Mode préopérationnel |
||
|
Allumé |
Fonctionnement normal |
||
|
e |
Rouge |
Eteint |
OK ou pas d'alimentation |
|
Clignotant |
Indique un courant excessif sur le module. |
||
|
Allumé |
Module récupéré après une erreur de l'alimentation Voir les options de configuration dans le guide de programmation du contrôleur. |
||
|
e+r |
Rouge fixe / clignotement simple vert |
Microprogramme non valide |
|
|
0-3 |
Vert |
Allumé |
Etat de l'entrée correspondante (0 à 3) |
|
0-1 |
Jaune |
Allumé |
Etat de la sortie correspondante (0 à 1) |
|
4-6 |
Vert |
Allumé |
Etat de l'entrée correspondante (4 à 6) |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Le tableau ci-dessous décrit les caractéristiques générales des modules experts intégrés :
|
Caractéristiques générales |
||
|---|---|---|
|
Plage de tension d'entrée |
19,2 à 28,8 VCC |
|
|
Tension nominale |
24 VCC |
|
|
Isolement |
Entre voies et bus interne |
Voir remarque 1 |
|
Entre voies |
Non isolé |
|
|
Nombre de communs 0 VCC |
3 (connectés en interne) |
|
|
Appel de courant du segment d'alimentation des E/S 24 VCC |
17 mA |
|
|
Puissance dissipée interne |
0,4 W max. |
|
1 La tension d'isolement du module électronique est de 500 VCA eff entre les composants électroniques desservis par le bus d'alimentation TM5 et la section desservie par le segment d'alimentation des E/S 24 VCC connecté au module. En pratique, le module électronique TM5 est installé dans l'embase du bus. Un pont relie le bus d'alimentation TM5 et le segment d'alimentation des E/S 24 VCC. Les deux circuits d'alimentation utilisent la même terre fonctionnelle (FE) via des composants spécifiques conçus pour réduire les effets des interférences électromagnétiques. Ces composants ont une charge nominale de 30 VCC ou 60 VCC. Cela réduit l'isolement de l'ensemble du système de 500 VCA eff.
