La figure ci-dessous indique la position des emplacements PCI du contrôleur :
Pour plus d'informations, reportez-vous aux Règles générales de mise en œuvre du système TM5.

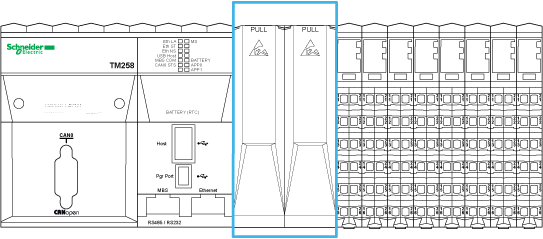

L'illustration suivante montre les caches des emplacements PCI situés à l'avant du contrôleur :
Les deux emplacements PCI permettent de raccorder jusqu'à deux modules d'interface sur les contrôleurs (TM258LD42DT4L, TM258LF42DT4L, TM258LF66DT4L, TM258LF42DR).
Les modules PCI sont utilisés pour certaines extensions d'application du contrôleur. Ils sont insérés dans les emplacements PCI du contrôleur :
|
Référence |
Type |
Description |
|---|---|---|
|
TM5PCRS2 |
Ligne série |
Module électronique d'interface TM5, 1 RS232, isolé électriquement |
|
TM5PCRS4 |
Ligne série |
Module électronique d'interface TM5, 1 RS485, isolé électriquement |
|
TM5PCDPS |
Profibus DP |
Module électronique d'interface TM5, 1 RS485, isolé électriquement |
Pour plus d'informations sur l'installation des modules PCI, reportez-vous au document Installation des modules électroniques PCI.
|
AVIS |
|
DÉCHARGE ÉLECTROSTATIQUE |
|
oAvant de mettre le contrôleur sous tension, vérifiez que le cache est en place sur tous les emplacements PCI inutilisés. oNe touchez aucun connecteur PCI à nu. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
