Le module numérique DI12DE est équipé de 12 entrées à logique positive.
|
|
|
RISQUE D'INCENDIE |
|
oUtilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. oPour le câblage des sorties relais (2 A), utilisez des conducteurs d'au moins 0,5 mm2 (AWG 20) ayant une température nominale d'au moins 80 °C (176 °F). oPour les conducteurs communs du câblage des sorties relais (7 A), ou le câblage de sorties relais au-dessus de 2 A, utilisez des conducteurs d'au moins 1,0 mm2 (AWG 16) avec une température nominale égale ou supérieure à 80 °C (176 °F). |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Le tableau suivant présente les caractéristiques du module électronique DI12DE :
|
Caractéristique |
Valeur |
|
|---|---|---|
|
Nombre de voies d'entrée |
12 |
|
|
Type de câblage |
1 fil |
|
|
Type d'entrée |
Type 1 |
|
|
Type de signal |
Logique positive |
|
|
Tension d'entrée nominale |
24 VCC |
|
|
Plage de tension d'entrée |
20,4 à 28,8 VCC |
|
|
Réduction de charge |
55 à 60 °C (131 à 140 °F) |
11 voies |
|
Courant d'entrée nominal à 24 VCC |
3,75 mA |
|
|
Impédance d'entrée |
6,4 kΩ |
|
|
Etat désactivé |
5 VCC max. |
|
|
Etat Activé |
15 VCC min. |
|
|
Matériel |
≤ 100 µs |
|
|
Logiciels |
1 ms par défaut, configurable entre 0 et 25 ms par pas de 0,2 ms |
|
|
Isolement |
Entre l'entrée et le bus interne |
Voir Remarque 1 |
|
Entre voies |
Non isolé |
|
|
Appel de courant du segment d'E/S 24 VCC |
73 mA (toutes entrées activées) |
|
1 La tension d'isolement du module électronique est de 500 VCA eff entre les composants électroniques desservis par le bus d'alimentation TM5 et la section desservie par le segment d'alimentation des E/S 24 VCC connecté au module. En pratique, le module électronique TM5 est installé dans l'embase du bus. Un pont relie le bus d'alimentation TM5 et le segment d'alimentation des E/S 24 VCC. Les deux circuits d'alimentation utilisent la même terre fonctionnelle (FE) via des composants spécifiques conçus pour réduire les effets des interférences électromagnétiques. Ces composants ont une charge nominale de 30 VCC ou 60 VCC. Cela réduit l'isolement de l'ensemble du système de 500 VCA eff.

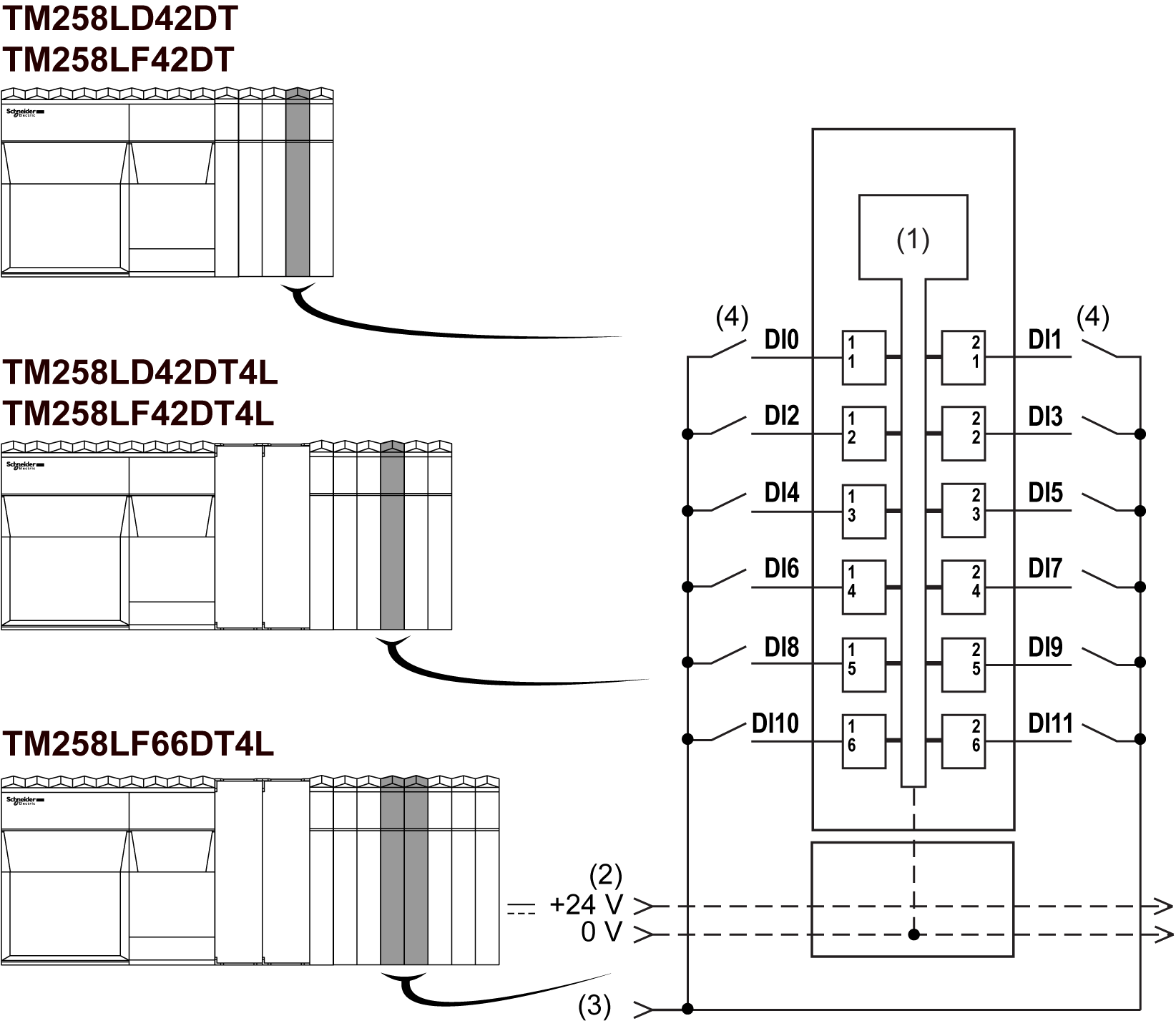

L'illustration suivante décrit le schéma de câblage du DI12DE :
1 Electronique interne
2 Segment d'alimentation des E/S 24 VCC intégré aux embases de bus
3 Segment d'alimentation des E/S 24 VCC par raccordement externe
4 Capteur à 2 fils
|
|
|
RISQUE D'EXPLOSION OU D'INCENDIE |
|
Connectez les retours des équipements à la même source d'alimentation que le segment d'alimentation des E/S 24 VCC desservant le module. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
La figure suivante montre les voyants d'état du DI12DE :
Le tableau ci-dessous décrit les voyants d'état du DI12DE :
|
Voyants |
Couleur |
Etat |
Description |
|---|---|---|---|
|
r |
Vert |
Eteint |
Pas d'alimentation |
|
Clignotement simple |
Mode Réinitialisation |
||
|
Clignotant |
Mode préopérationnel |
||
|
Allumé |
Fonctionnement normal |
||
|
e |
Rouge |
Eteint |
OK ou pas d'alimentation |
|
e+r |
Rouge fixe / clignotement simple vert |
Microprogramme non valide |
|
|
0-11 |
Vert |
Eteint |
Entrée correspondante désactivée |
|
Allumé |
Entrée correspondante activée |
||
