Le module de distribution d'alimentation d'interface (IPDM) TM5SPS3 se compose de deux circuits électriques dédiés :
oune alimentation secteur 24 VCC qui dessert l'électronique du module d'interface du bus de terrain et génère un courant indépendant pour le bus d'alimentation TM5 qui dessert les modules d'extension ;
oun segment d'alimentation des E/S 24 VCC qui dessert :
- les modules d'extension,
- les capteurs et actionneurs connectés aux modules d'extension,
- les équipements externes connectés aux modules de distribution communs (CDM).
Le tableau ci-dessous fournit les principales caractéristiques du module de distribution d'alimentation d'interface TM5SPS3 :
|
Caractéristiques principales |
|
|---|---|
|
Courant maximum fourni sur le segment d'alimentation des E/S 24 VCC |
10 000 mA |
|
Bus d'alimentation TM5 généré |
750 mA |

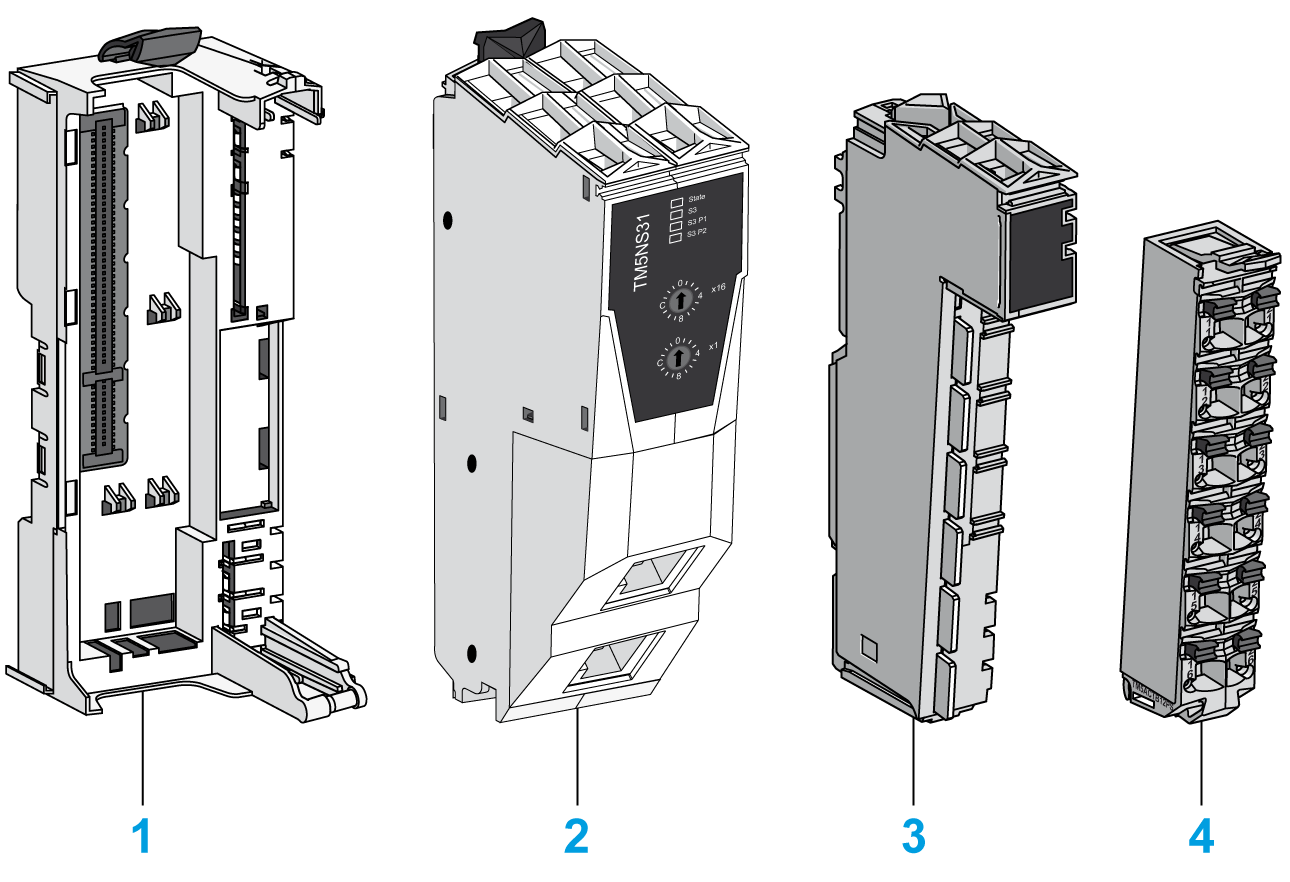

La figure et le tableau suivants indiquent les références permettant de créer une interface de bus de terrain TM5 avec l'IPDM TM5SPS3 :
|
Numéro |
Référence |
Description |
Couleur |
|---|---|---|---|
|
1 |
TM5ACBN1 |
Segment d'alimentation des E/S 24 VCC de l'embase de bus, isolé à gauche |
Blanc |
|
2 |
TM5NS31 |
Module Sercos III d'interface de bus de terrain |
Blanc |
|
3 |
TM5SPS3 |
Alimentation 24 VCC d'interface de bus de terrain (module de distribution d'alimentation d'interface ou IPDM) |
Gris |
|
4 |
TM5ACTB12PS |
Bornier 24 VCC 12 broches pour les modules électroniques PDM, IPDM et récepteurs |
Gris |
NOTE : pour plus d'informations, reportez-vous à la rubrique Embases de bus et borniers TM5.

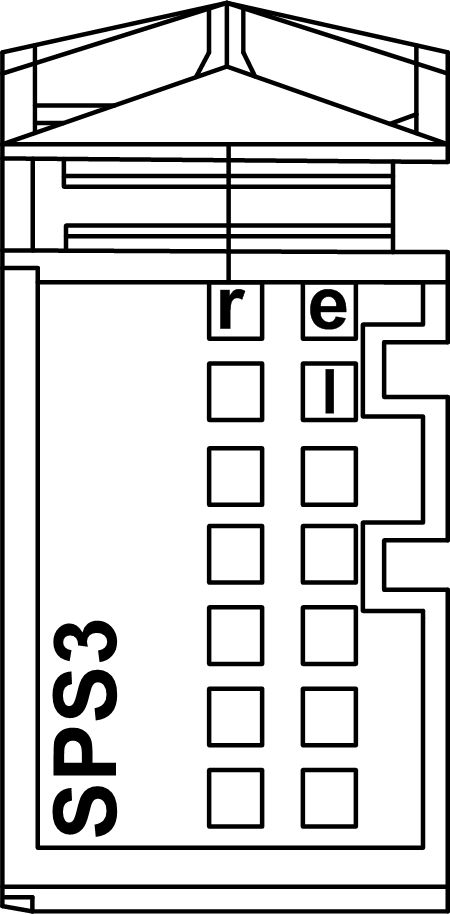

La figure et le tableau suivants montrent les voyants d'état de l'TM5SPS3 IPDM :
|
Voyant |
Couleur |
Etat |
Description |
|---|---|---|---|
|
r |
Vert |
Eteint |
Alimentation non connectée |
|
Clignotement simple |
Etat de la réinitialisation |
||
|
Clignotant |
Bus d'extension TM5 à l'état préopérationnel |
||
|
Allumé |
Etat RUN |
||
|
e |
Rouge |
Eteint |
OK ou module non connecté |
|
Clignotement double |
Signale l'une des conditions suivantes : oLe segment d'alimentation des E/S 24 VCC, via la ou les alimentations externes, est trop faible. oLa tension d'alimentation TM5, via la ou les alimentations externes, est trop faible. |
||
|
e+r |
Rouge fixe / clignotement simple vert |
Micrologiciel non valide |
|
|
l |
Rouge |
Eteint |
Le courant du module de distribution d'alimentation de l'interface TM5 se trouve dans la plage acceptable. |
|
Allumé |
Le courant du module de distribution d'alimentation de l'interface TM5 est insuffisant. |
||
