Présentation du bloc TM7BAI4VLA
Le tableau suivant présente les principales caractéristiques du bloc TM7BAI4VLA :
|
Caractéristiques principales |
||
|---|---|---|
|
Nombre de voies d'entrée |
4 |
|
|
Type de signal |
Tension |
|
|
Plage d'entrée |
-10 à +10 VCC |
|
|
Résolution |
11 bits signe + |
|
|
Type de raccordement de capteur |
M12, codé A, type de connecteur femelle |
|

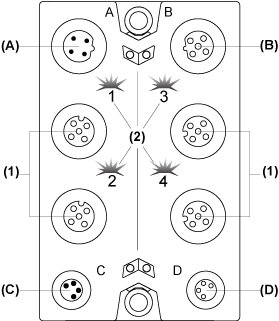

La figure suivante illustre le bloc TM7BAI4VLA :
(A) Connecteur IN bus TM7
(B) Connecteur OUT bus TM7
(C) Connecteur IN alimentation 24 VCC
(D) Connecteur OUT alimentation 24 VCC
(1) Connecteurs d'entrée
(2) Voyants d'état
Affectations des connecteurs et des voies
Le tableau suivant présente les affectations des connecteurs et des voies du bloc TM7BAI4VLA :
|
Connecteurs d'entrée |
Voyants d'état des entrées |
Type de voie |
Voies |
|---|---|---|---|
|
1 |
1 |
Entrée |
I0 |
|
2 |
2 |
Entrée |
I1 |
|
3 |
3 |
Entrée |
I2 |
|
4 |
4 |
Entrée |
I3 |
La figure suivante illustre les voyants d'état du bloc TM7BAI4VLA :
(1) Voyants d'état du bus d'alimentation TM7, jeu de deux voyants : 1.1 (vert) et 1.2 (rouge)
(2) Voyants d'état des entrées, quatre voyants : 1, 2, 3 et 4 (vert)
(3) Voyants d'état du bloc d'entrées, jeu de deux voyants : 3.1 (vert) et 3.2 (rouge)
Le tableau ci-dessous décrit les voyants d'état du bus TM7 du bloc TM7BAI4VLA :
|
Voyants d'état du bus TM7 |
Description |
|
|---|---|---|
|
Voyant 1.1 |
Voyant 1.2 |
|
|
Eteint |
Eteint |
Pas d'alimentation sur le bus TM7 |
|
Allumé |
Allumé |
Bus TM7 à l'état préopérationnel : oalimentation sur le bus TM7 et obloc non initialisé |
|
Allumé |
Eteint |
Bus TM7 à l'état opérationnel |
|
Eteint |
Allumé |
Erreur sur le bus TM7 |
Le tableau ci-dessous décrit les voyants d'état des entrées du bloc TM7BAI4VLA :
|
Voyants des voies |
Etat |
Description |
|---|---|---|
|
1 - 4 |
Eteint |
Connexion ouverte ou capteur déconnecté |
|
Clignotant |
Dépassement par valeur supérieure ou inférieure du signal d'entrée |
|
|
Allumé |
Le convertisseur analogique/numérique est en cours d'exécution, une valeur est disponible |
Le tableau ci-dessous décrit les voyants d'état du bloc d'entrées TM7BAI4VLA :
|
Voyants d'état du bloc |
Etat |
Description |
|---|---|---|
|
3.1 |
Eteint |
Pas d'alimentation |
|
Clignotement simple |
Réarmement |
|
|
Clignotant |
Etat préopérationnel |
|
|
Allumé |
État opérationnel |
|
|
3.2 |
Eteint |
OK ou pas d'alimentation |
|
Clignotement simple |
Erreur détectée sur une voie d'entrée |
|
|
Clignotement double |
Alimentation en dehors de la plage valide |
|
|
Allumé |
Erreur détectée ou état de réinitialisation |
