Schéma de câblage du module TMC4AI2
Cette cartouche est équipée d'un bornier à ressort débrochable pour la connexion des entrées.
Consultez la section Bonnes pratiques en matière de câblage.

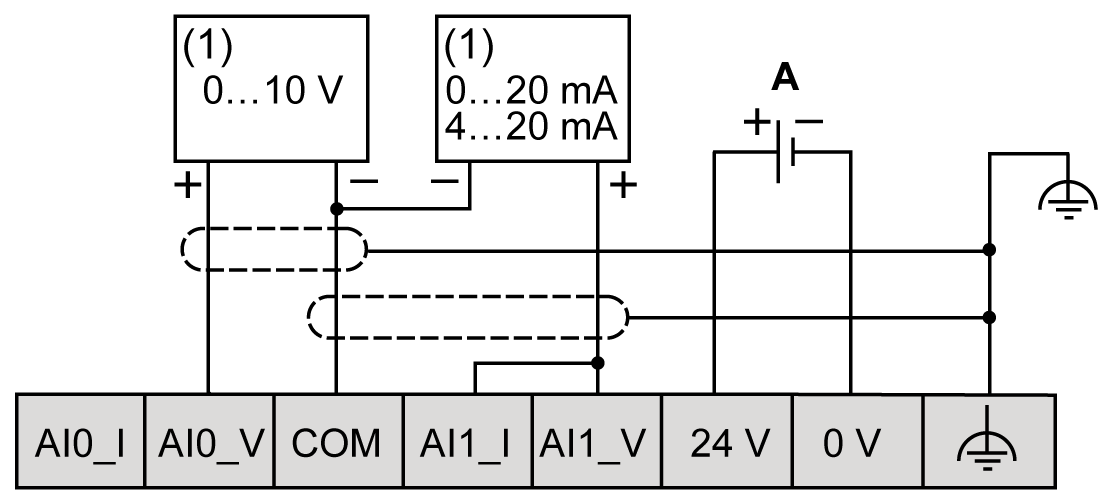

La figure suivante montre un exemple de connexion des entrées de tension et d'intensité :
(1) : Equipement à sorties analogiques Courant/Intensité
A : Alimentation externe
NOTE : chaque entrée peut être connectée à une entrée de tension ou d'intensité.
