Caractéristiques du module TMSCO1
Les caractéristiques générales du module TMSCO1 sont détaillées ci-après.
Consultez également la section Caractéristiques liées à l'environnement.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

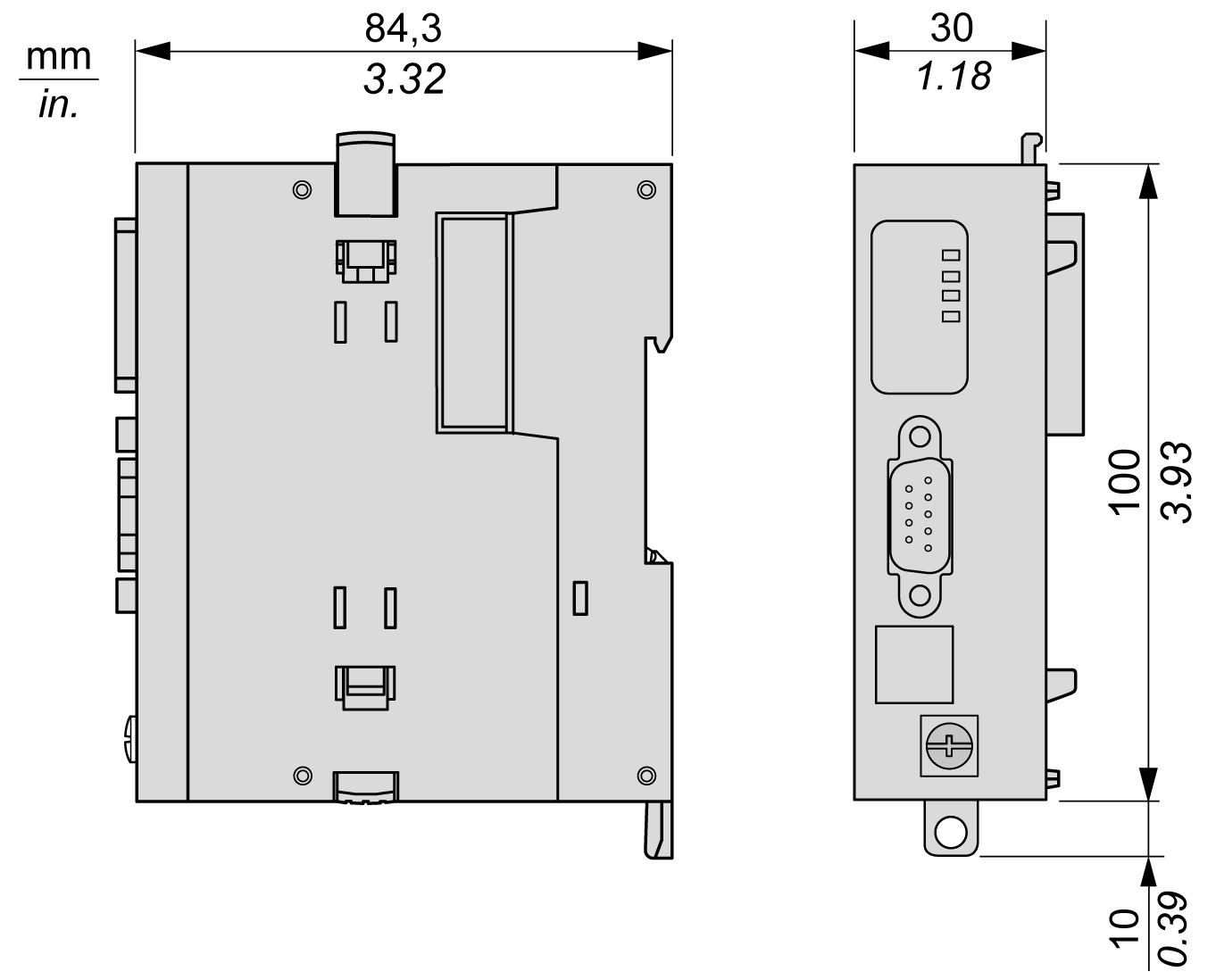

Le schéma suivant indique les dimensions du module TMSCO1 :
Le tableau suivant décrit les caractéristiques générales du module TMSCO1 :
|
Caractéristique |
Valeur |
|---|---|
|
Consommation |
50 mA |
|
Dissipation de puissance |
1,2 W |
|
Poids |
150 g (5,29 oz) |
Le tableau suivant présente les caractéristiques CAN du module TMSCO1 :
|
Caractéristiques |
Valeur |
|||||||
|---|---|---|---|---|---|---|---|---|
|
Normes respectées |
CAN-CIA (ISO 11898-2:2002 Partie 2) (1) |
|||||||
|
Type de connecteur |
SUB-D 9 broches, mâle |
|||||||
|
Protocole pris en charge |
CANopen |
|||||||
|
Distribution de puissance CAN |
Non |
|||||||
|
Isolement entre le bus CAN et la terre |
550 VCA eff., 780 VCC |
|||||||
|
Connecteurs de bus |
1 connecteur droit vers l'UC, mâle Aucun connecteur à gauche. |
|||||||
|
Installation |
Dernière position sur le bus TMS. |
|||||||
|
(1) Les parties 1 et 2 de la norme ISO 11898:20020 sont identiques à la norme ISO 11898:1993. |
||||||||
