Caractéristiques du module TMSES4
Les caractéristiques générales du module TMSES4 sont détaillées ci-après.
Consultez également la section Caractéristiques liées à l'environnement.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |

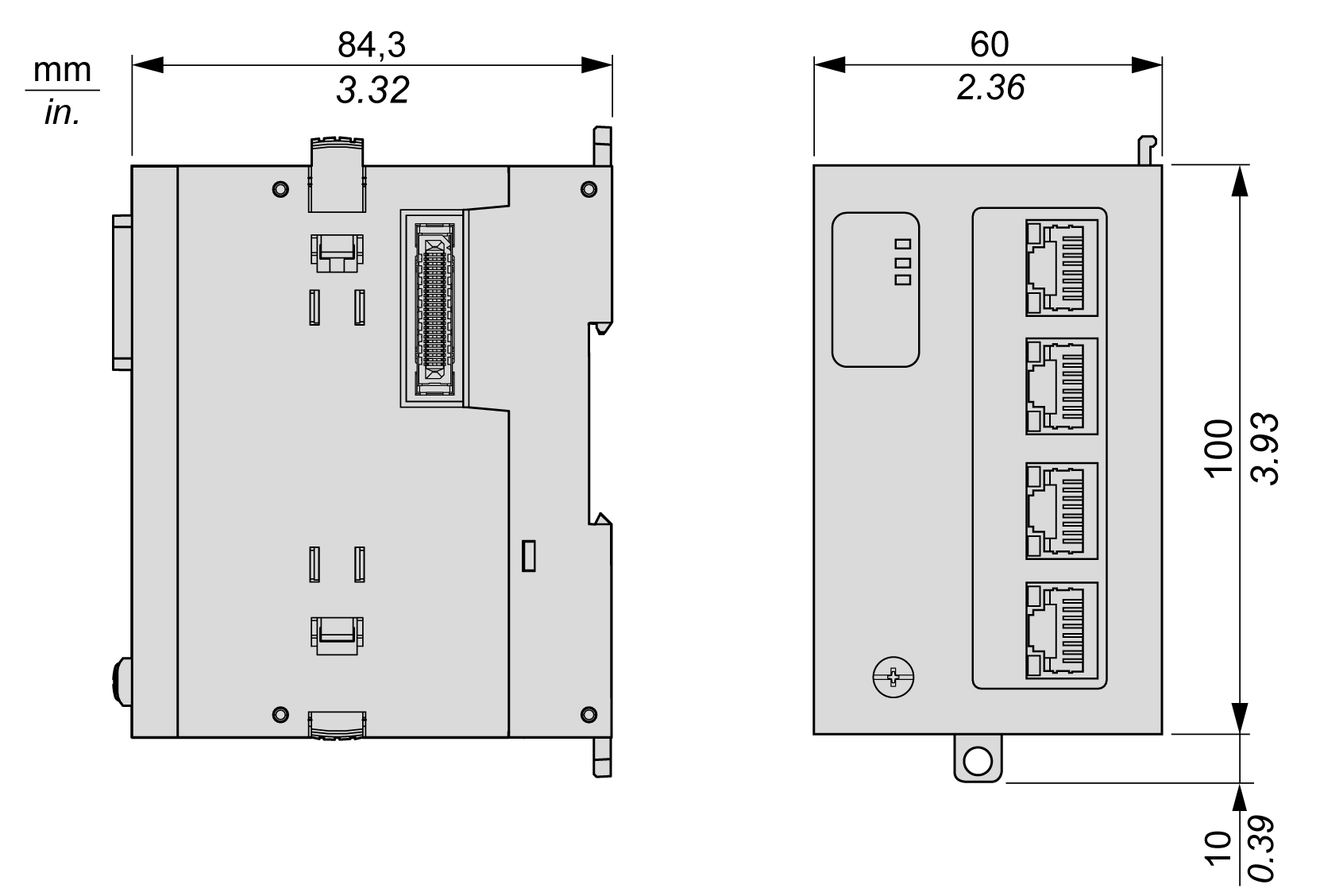

Les schémas suivants indiquent les dimensions du module TMSES4 :
Le tableau suivant décrit les caractéristiques générales du module TMSES4 :
|
Caractéristique |
Valeur |
|
|---|---|---|
|
Consommation |
200 mA |
|
|
Dissipation de puissance |
7,85 W |
|
|
Poids |
403 g (14,22 oz) |
|
Ce tableau décrit les caractéristiques du module TMSES4 :
|
Caractéristiques |
Description |
|---|---|
|
Normes respectées |
Ethernet |
|
Type de connecteur |
RJ45 |
|
Débit en bauds |
Prise en charge d'Ethernet "10BaseT", "100BaseTX" et "1000BaseT" avec autonégociation |
|
Inverseur automatique |
MDIO(1) |
|
Connecteurs de bus |
1 connecteur droit vers le contrôleur, mâle 1 connecteur gauche vers le module d'extension suivant, femelle |
|
Installation |
A gauche du contrôleur ou après un autre Module d'extension TMS. |
|
(1) Le contrôleur prend en charge la fonction de câble inverseur automatique MDIO. Il n'est pas nécessaire d'utiliser des câbles inverseurs Ethernet spéciaux pour raccorder directement des équipements à ce port (raccordement sans concentrateur ou commutateur Ethernet). |
|
