Configuration de l'adresse IP

Introduction

Lorsque TMSES4 n'est pas configuré, il démarre et obtient automatiquement son adresse IP par défaut :

o10.12.x.z pour le premier module

o10.13.x.z pour le deuxième module

o10.14.x.z pour le troisième module

x et z représentent le 5ème et le 6ème octets de l'adresse MAC d'interface. Par exemple, pour une adresse MAC 00:80:F4:4E:02:5D, l'adresse IP est 10.12.2.93

Le masque de sous-réseau par défaut est 255.255.0.0.

Il existe plusieurs façons d'affecter l'adresse IP à l'interface Ethernet ajoutée du contrôleur :

oAffectation d'adresse par serveur DHCP

oAffectation d'adresse par serveur BOOTP

oAdresse IP fixe

oFichier de post-configuration. S'il existe un fichier de post-configuration, cette méthode d'affectation a la priorité sur les autres.

L'adresse IP peut également être changée dynamiquement via :

ol'onglet Paramètres de communication dans EcoStruxure Machine Expert ;

ole bloc fonction  changeIPAddress.

NOTE : Si la méthode d'adressage essayée échoue, le lien utilise une adresse IP par défaut dérivée de l'adresse MAC.

Gérez les adresses IP avec soin, car chaque équipement du réseau requiert une adresse unique. Si plusieurs équipements ont la même adresse IP, le réseau et le matériel associé risquent de se comporter de manière imprévisible.

NOTE : Vérifiez que votre administrateur système gère toutes les adresses IP affectées sur le réseau et le sous-réseau, et informez-le de toutes les modifications apportées à la configuration.

NOTE : Le module TMSES4 doit se trouver dans un sous-réseau différent de celui des ports Ethernet du contrôleur.

NOTE : Ne connectez jamais ensemble deux modules TMSES4 montés sur le même contrôleur.

NOTE : Ne connectez jamais un module TMSES4 à un port Ethernet du contrôleur sur lequel il est monté.

Gestion des adresses

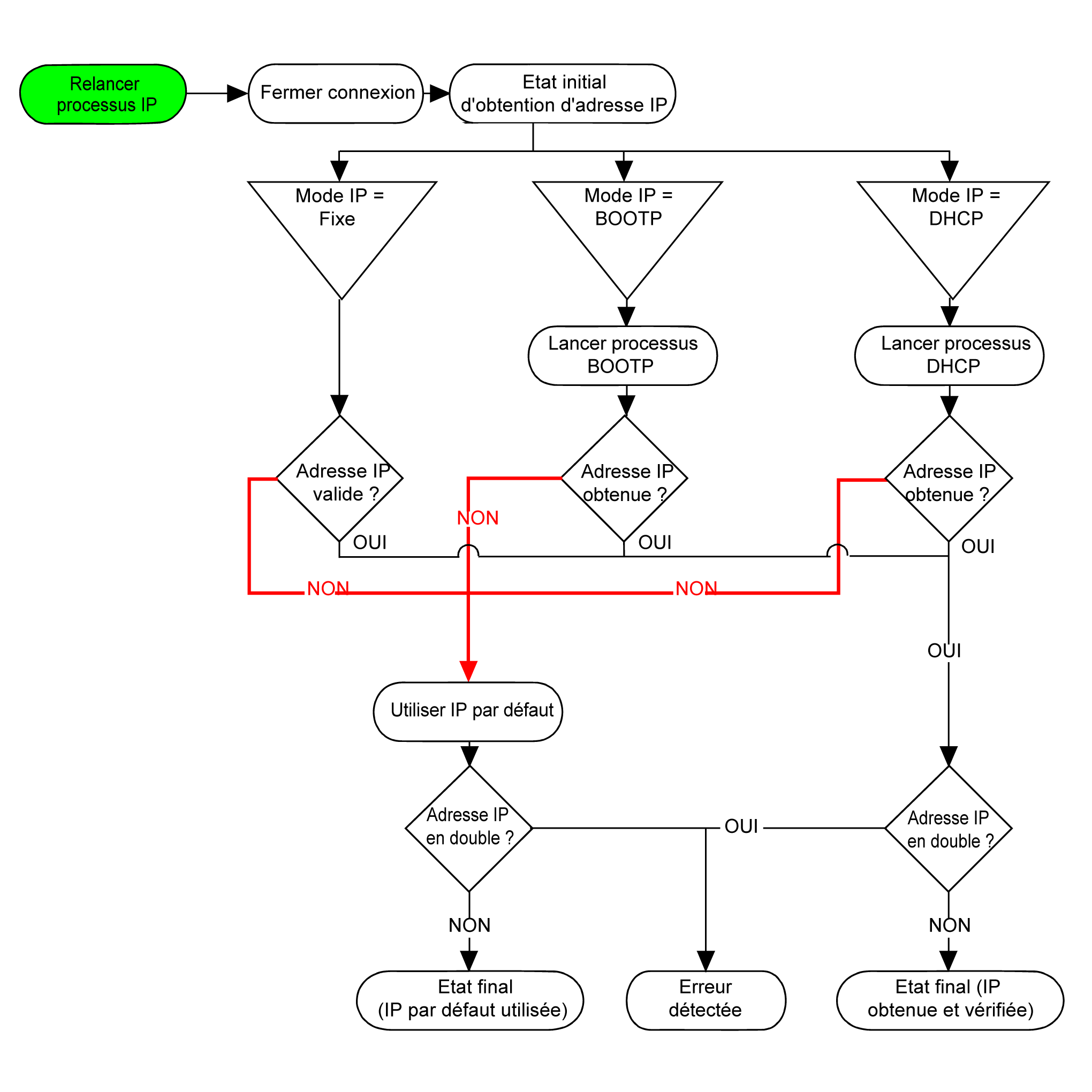

Ce schéma représente les différents types de système d'adressage du contrôleur :





NOTE : si un équipement programmé pour utiliser les méthodes d'adressage DHCP ou BOOTP ne parvient pas à contacter son serveur, le contrôleur utilise l'adresse IP par défaut. Il répète constamment sa requête.

La procédure d'adressage IP redémarre automatiquement dans les cas suivants :

oRedémarrage du contrôleur

oReconnexion du câble Ethernet

oTéléchargement d'application (si les paramètres IP sont modifiés)

oDétection d'un serveur DHCP ou BOOTP après échec d'une tentative d'adressage

Ethernet Configuration

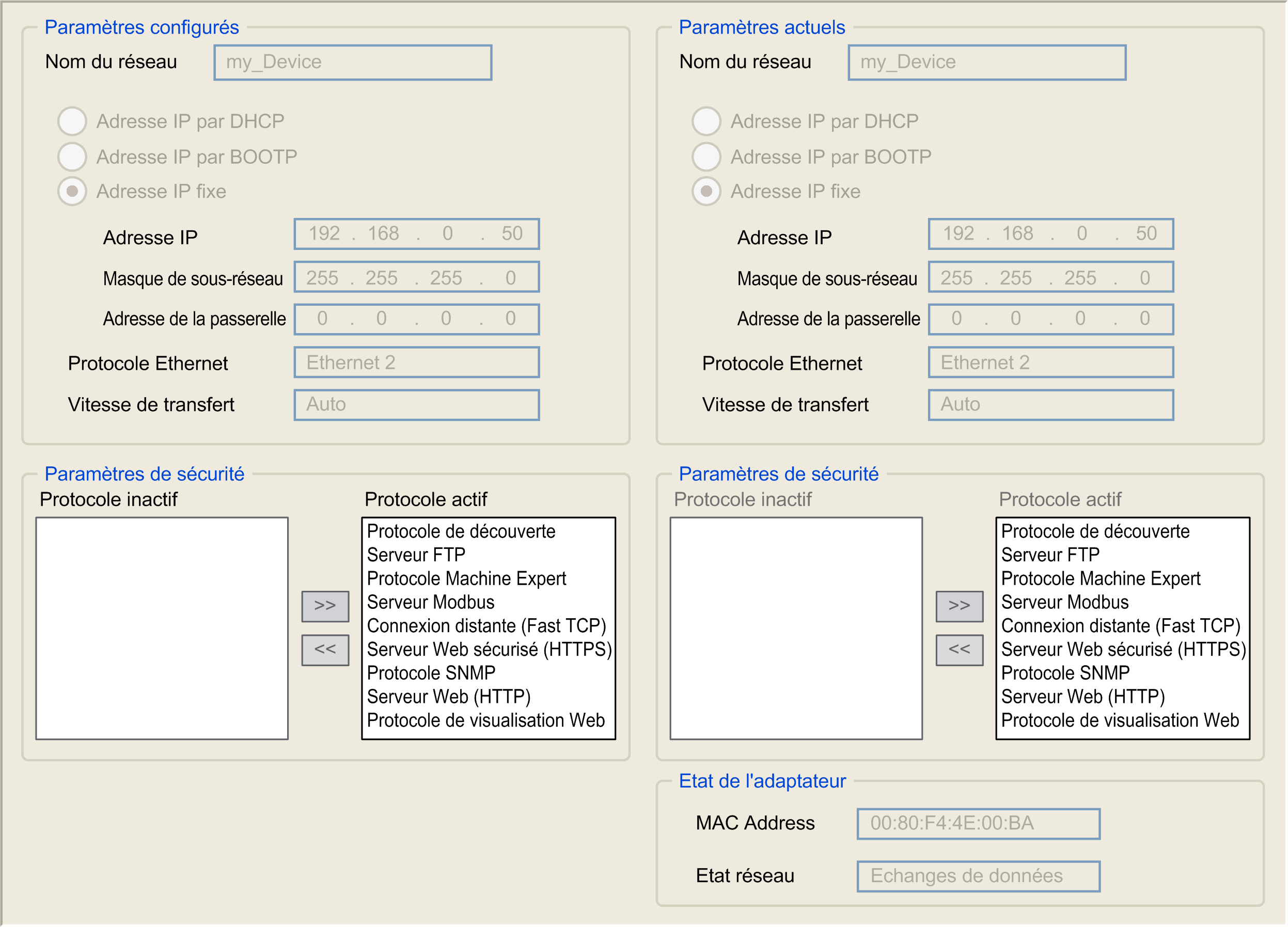

Double-cliquez sur TMSES4 dans l'arborescence Equipements.



Remarque :    En mode connecté (en ligne), deux fenêtres s'affichent. Vous ne pouvez pas les modifier. Si vous êtes en mode hors ligne, la fenêtre Paramètres configurés est affichée. Vous pouvez la modifier.

Le tableau suivant décrit les paramètres configurés :

Adresse IP par défaut

L'adresse MAC du port Ethernet est mentionnée sur l'étiquette placée sur la face avant du contrôleur. L'adresse MAC du port TMSES4 est mentionnée sur l'étiquette placée sur la face avant du contrôleur.

NOTE : Une adresse MAC s'écrit au format hexadécimal et une adresse IP au format décimal. Convertissez l'adresse MAC au format décimal.

Exemple de conversion :

Masque de sous-réseau

Le masque de sous-réseau est utilisé pour accéder à plusieurs réseaux physiques avec une adresse réseau unique. Le masque sert à séparer le sous-réseau et l'adresse de l'équipement hôte.

L'adresse de sous-réseau est obtenue en conservant les bits de l'adresse IP qui correspondent aux positions du masque contenant la valeur 1 et en remplaçant les autres par 0.

Inversement, l'adresse de sous-réseau de l'équipement hôte est obtenue en conservant les bits de l'adresse IP qui correspondent aux positions du masque contenant la valeur 0 et en remplaçant les autres par 1.

Exemple d'adresse de sous-réseau :

NOTE : L'équipement ne communique pas sur son sous-réseau en l'absence de passerelle.

Adresse de la passerelle

La passerelle permet de router un message vers un équipement qui ne se trouve pas sur le réseau actuel.

En l'absence de passerelle, l'adresse de passerelle est 0.0.0.0.

L'adresse de passerelle doit être définie sur l'interface Ethernet_1. Le trafic à destination de réseaux inconnus transite par cette interface.

Paramètres de sécurité

Le tableau suivant décrit les différents paramètres de sécurité :
