Parametri del limite di riferimento e parametri di rampa nell'ATV340S

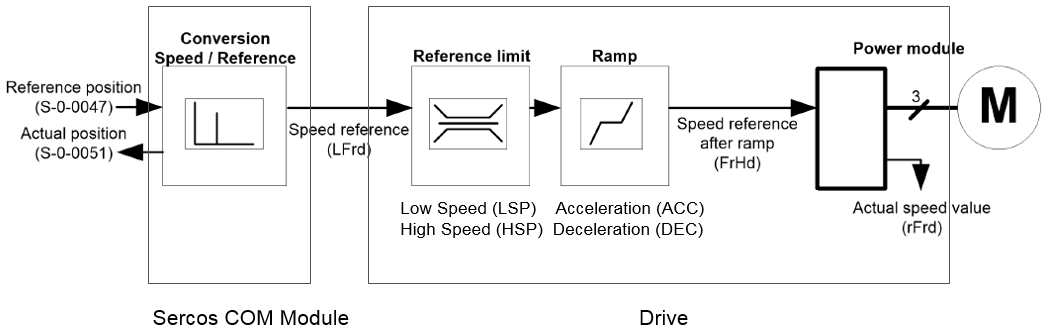

L'illustrazione mostra il flusso funzionale all'interno dell'ATV340S:
I valori dei parametri del limite di riferimento Bassa velocità (LSP) e Alta velocità (HSP) nell'azionamento sono indicati in 1/s.
LSP deve essere impostato a 0. HSP deve essere impostato al valore massimo.
NOTA: impostare i parametri di rampa nell'azionamento in base ai vincoli meccanici della macchina tramite il tastierino grafico o il software SoMove. (Per ulteriori informazioni, vedere ATV340S - Guida hardware e per maggiori informazioni su come utilizzare SoMove, visitare il Schneider Electric SoMove website.)
I valori dei parametri di rampa per accelerazione (ACC) e per decelerazione (DEC) nell'azionamento sono indicati in s.
ACC deve essere impostato a 0. DEC deve essere impostato al limite meccanico dell'asse.
La rampa di arresto rapido viene generata dalla divisione con il parametro DCF dell'azionamento. Il divisore della rampa DCF deve essere impostato a 1 tramite la libreria PD_PacDriveLib (per ulteriori informazioni, vedere la Guida della libreria PD_PacDriveLib).
