Installazione di Box iPC e modulo di alimentazione CA
Installazione del modulo di alimentazione CA (HMIYMMAC1)
Prima di installare il modulo di alimentazione CA (HMIYMMAC1), arrestare il sistema operativo Windows correttamente e staccare l'alimentazione del dispositivo.
|
RISCHIO DI SCOSSA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO |
oIsolare completamente la tensione dal dispositivo prima di smontare coperchi o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo. oScollegare il cavo di alimentazione sia dal Magelis Industrial PC sia dall'alimentatore. oUtilizzare sempre un dispositivo di rilevamento della tensione nominale idoneo per verificare l'assenza di alimentazione. oPrima di ricollegare l’alimentazione all’unità rimontare e fissare tutti i coperchi e i componenti del sistema. oUsare solo la tensione specificata quando si utilizza il Magelis Industrial PC. L'unità CA è progettata per essere alimentata da 100 a 240 Vca. |
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
SERRAGGIO ECCESSIVO E COMPONENTI ALLENTATI |
oNon esercitare una coppia superiore a 0,5 Nm (4.5 lb-in) durante il serraggio dei perni a vite di fissaggio, alloggiamenti, accessori o morsettiere. Applicando una forza eccessiva si può danneggiare il perno a vite di fissaggio. oQuando si serrano o si rimuovono le viti, assicurarsi di non farle cadere all'interno del telaio di Magelis Industrial PC. |
Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature. |
Passo |
Azione |
---|---|
1 |
Isolare completamente l'alimentazione dal Box iPC e verificare che l'adattatore di alimentazione sia stato scollegato dalla sorgente. |
2 |

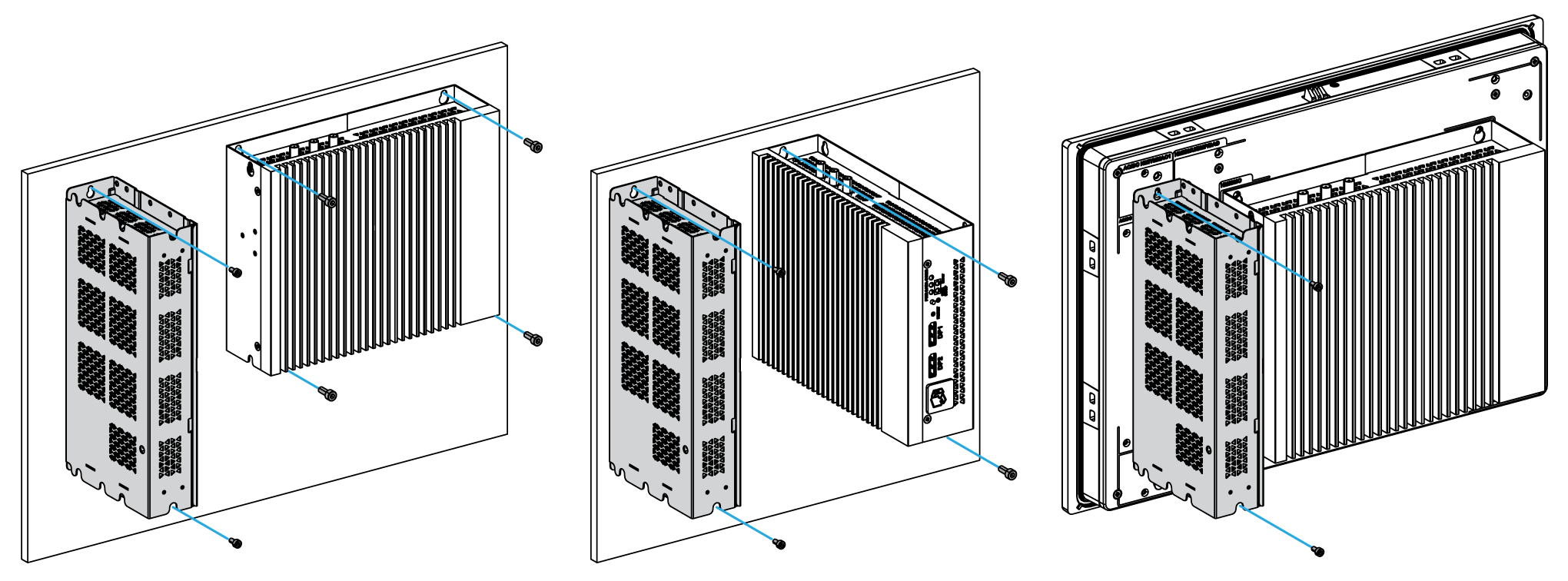

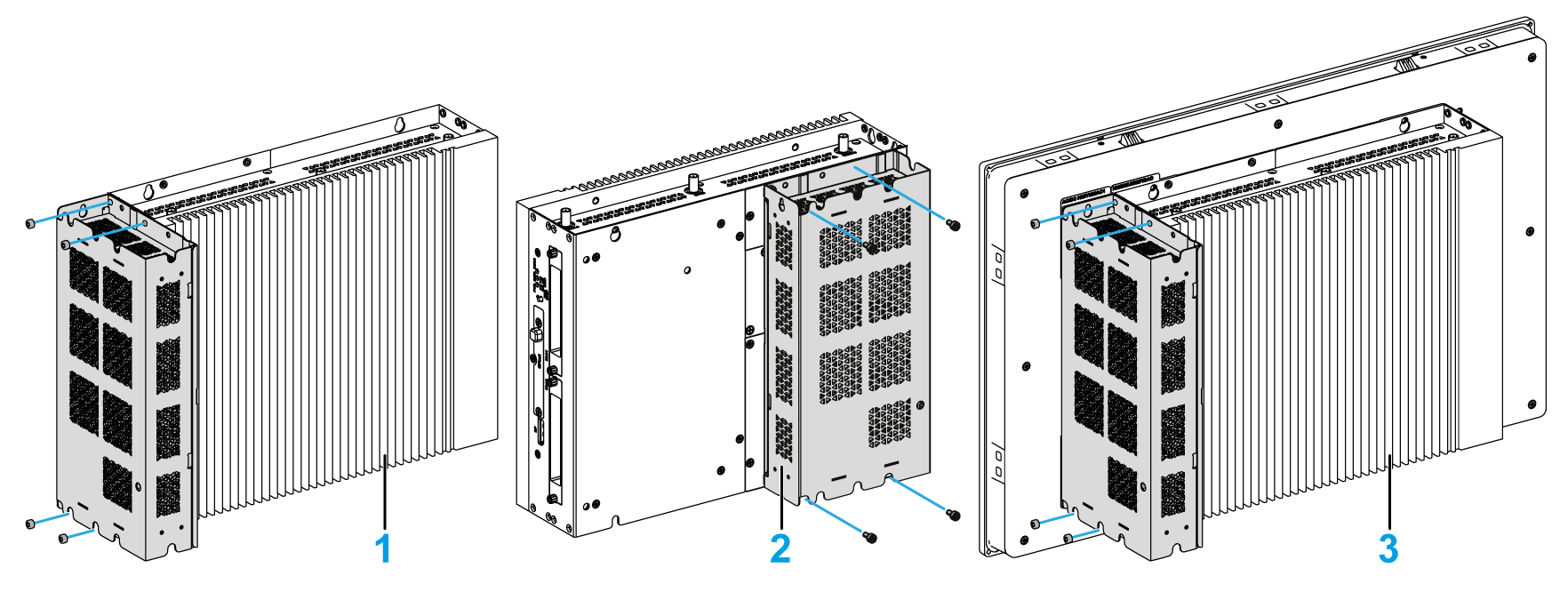

Box iPC Universal/Performance (HMIBMU/HMIBMP): Montare il modulo di alimentazione CA sul Box iPC Universal/Performance con quattro viti (il coperchio dell'interruttore di alimentazione e il connettore AC IN devono essere rimossi): ![]()

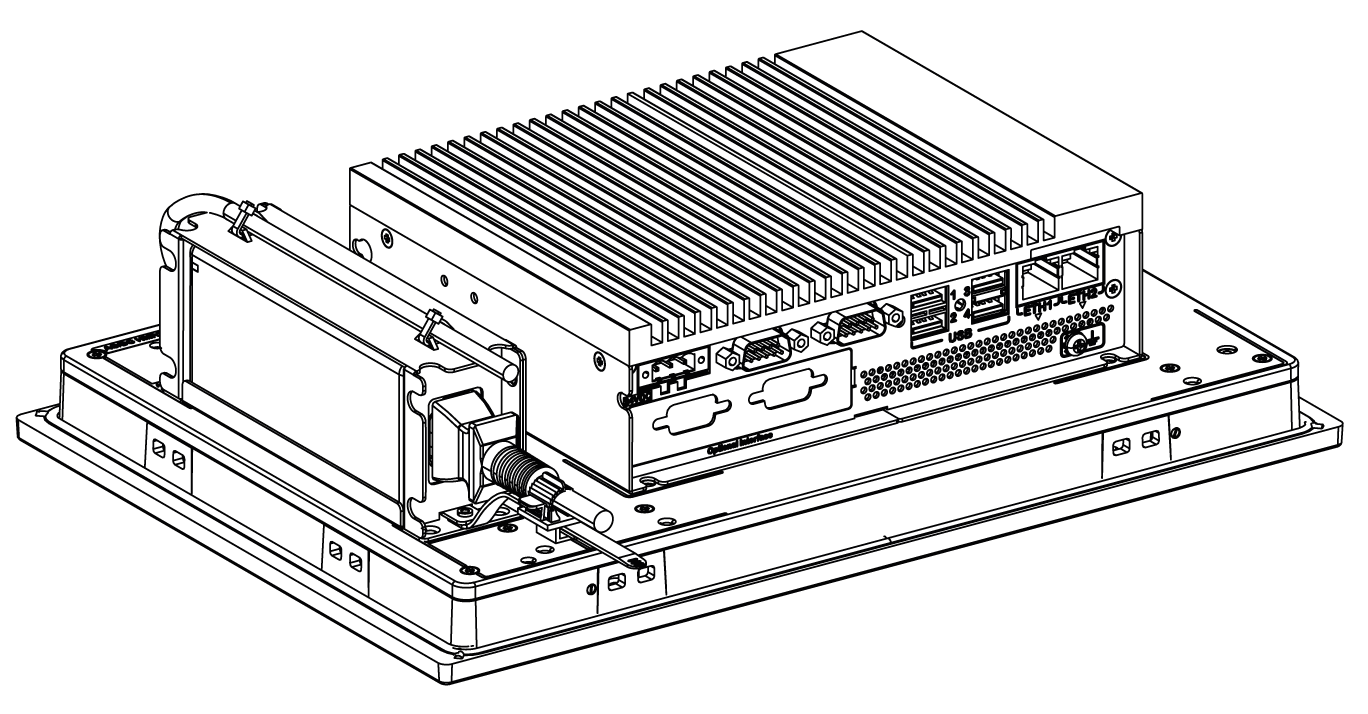

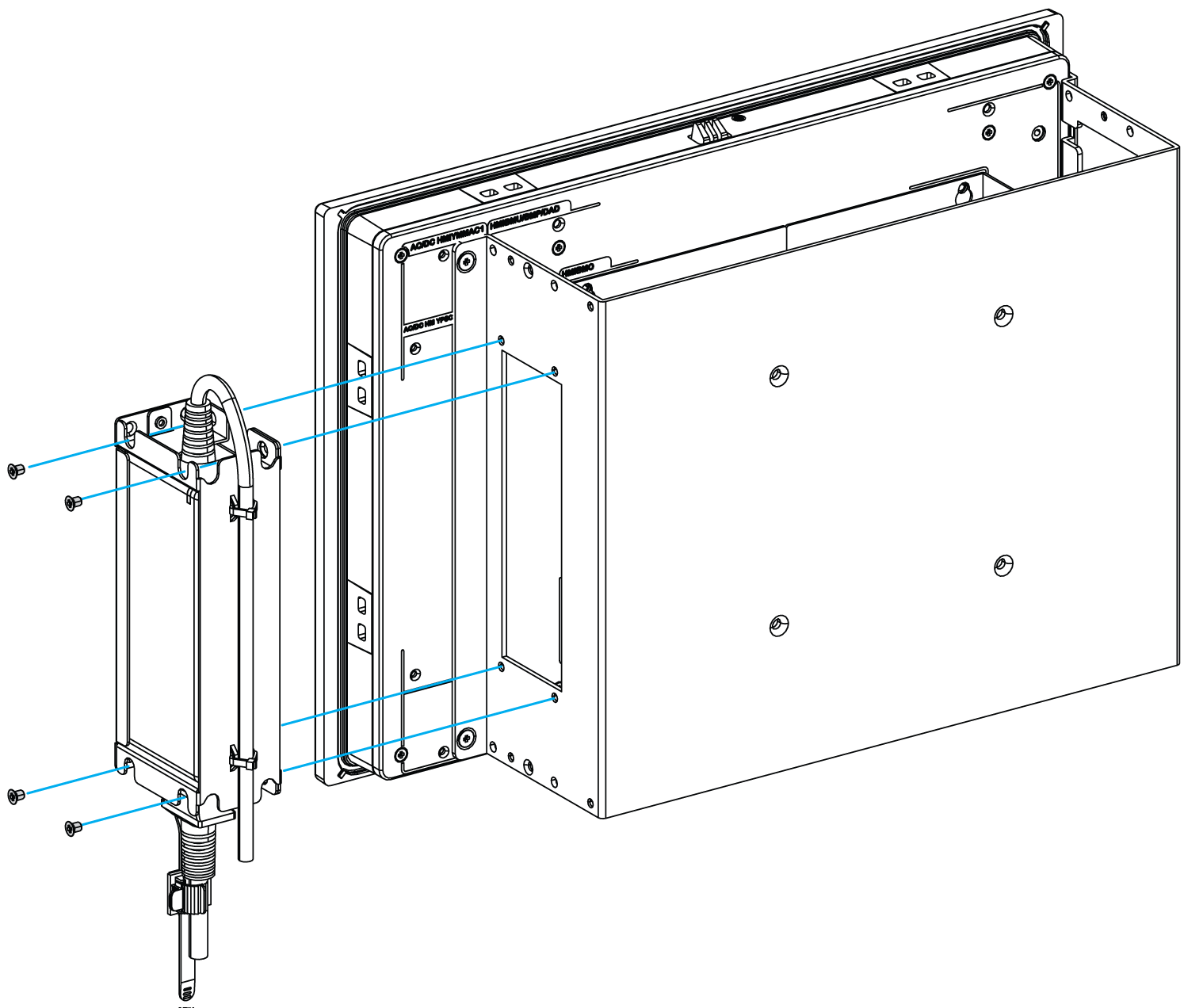

1 Box iPC (montaggio a parete) senza display 2 Box iPC (montaggio a libro) senza display 3 Box iPC 2 slot con display Box iPC Optimized (HMIBMI/HMIBMO): Montare il modulo di alimentazione CA sul Box iPC Optimized con due viti (il coperchio dell'interruttore di alimentazione e il connettore AC IN devono essere rimossi): ![]()
1 Box iPC (montaggio a parete) senza display (il modulo di alimentazione CA è installato separatamente nell'armadio) 2 Box iPC (montaggio a libro) senza display (il modulo di alimentazione CA è installato separatamente nell'armadio) 3 Box iPC standard con display NOTA: oLa coppia consigliata per queste viti è 0,5 Nm (4.5 lb-in). oPer montare il Box iPC con display nel quadro elettrico, vedere Installazione del Box iPC. |
3 |

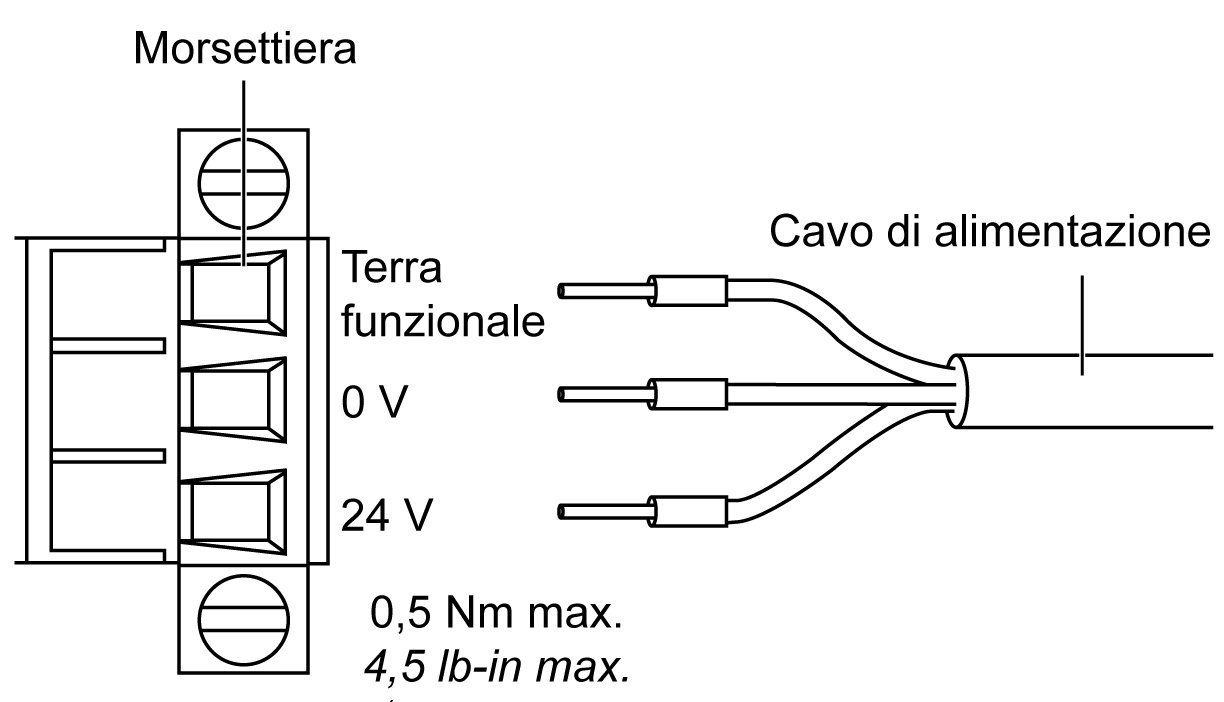

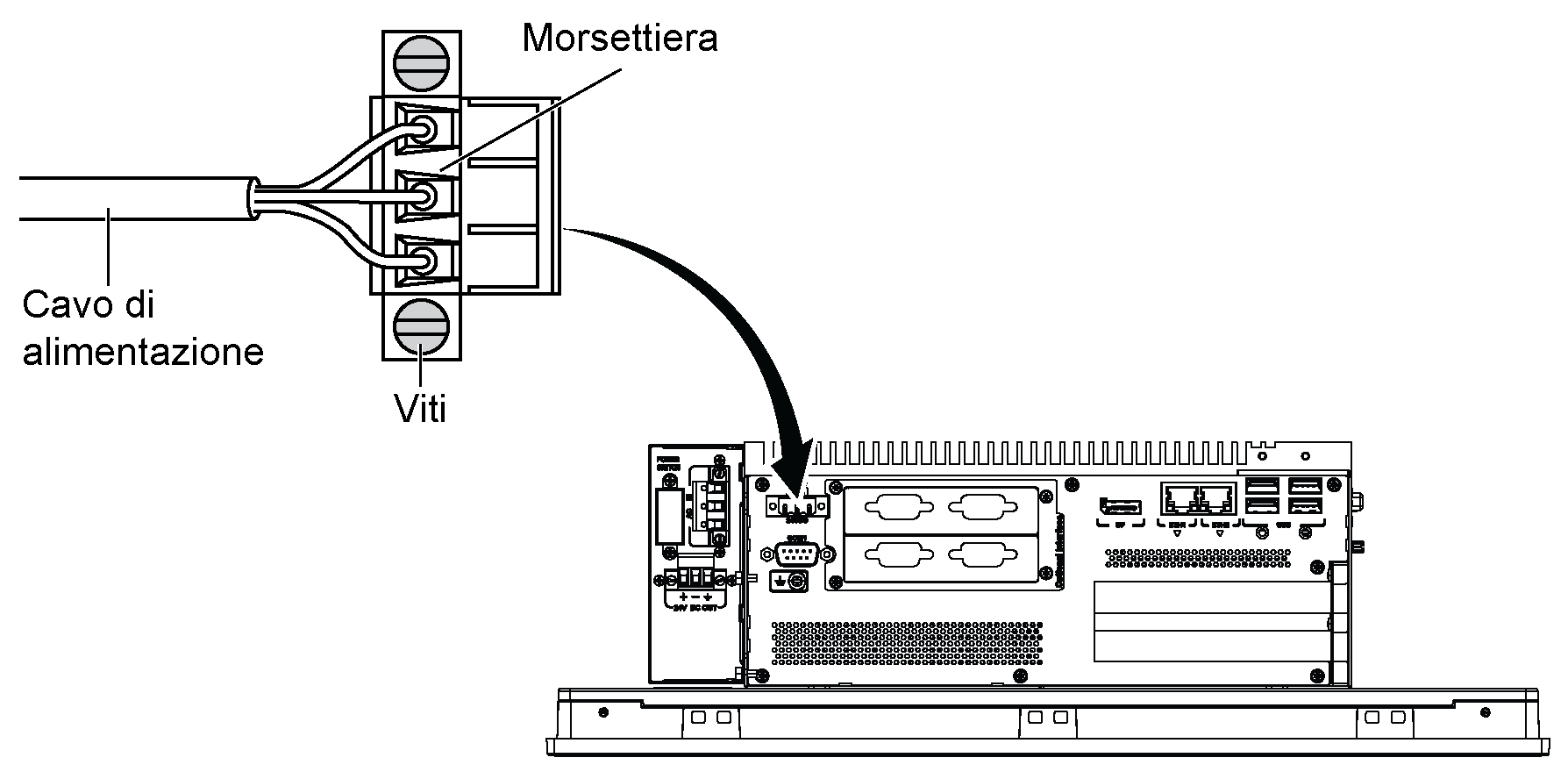

Rimuovere la morsettiera dal connettore di alimentazione del Box e collegare un'estremità del cavo di alimentazione CC alla morsettiera: ![]()
|
4 |

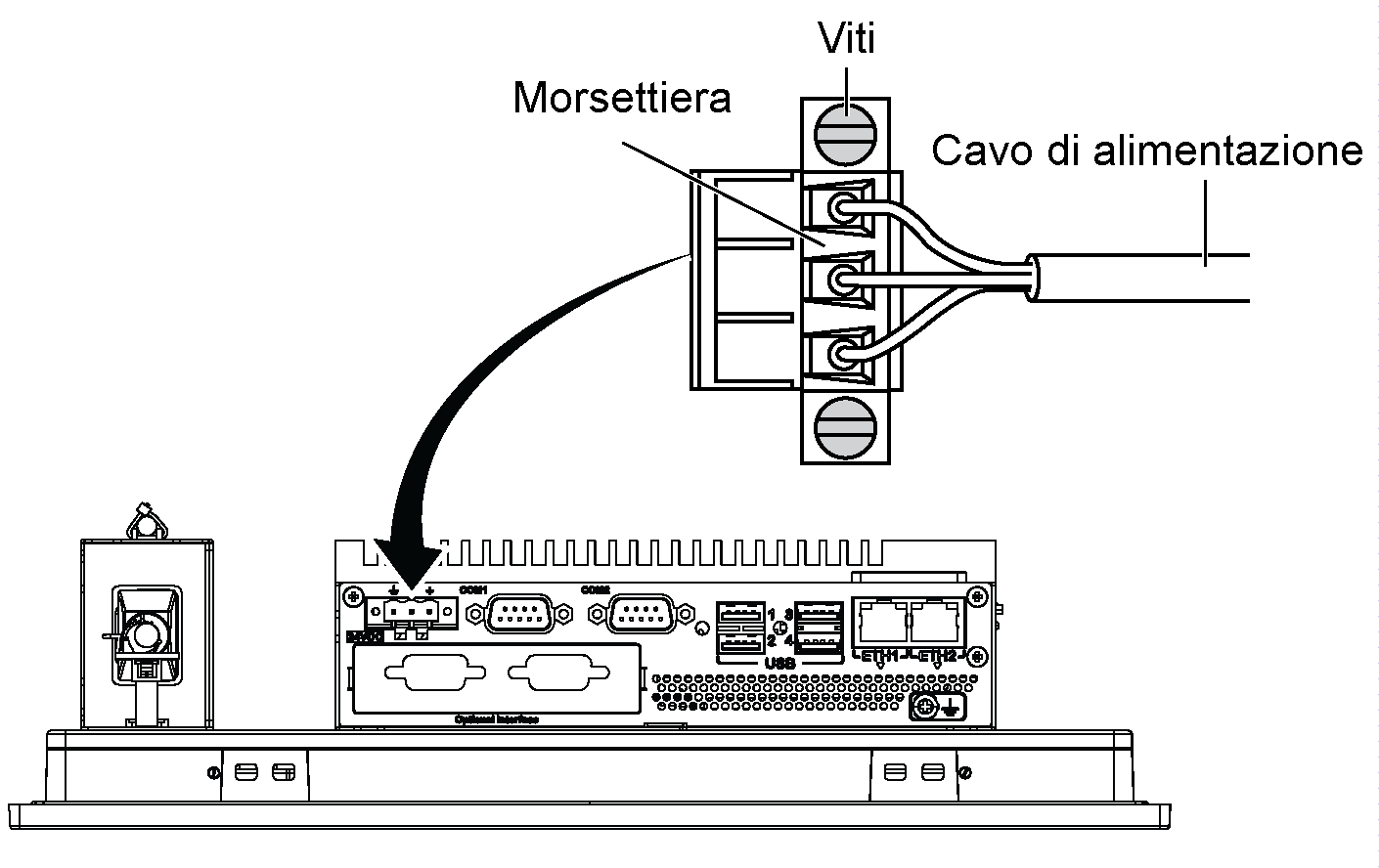

Montare la morsettiera nel connettore di alimentazione del Box iPC e stringere le viti: ![]()
NOTA: La coppia di serraggio consigliata per queste viti è 0,5 Nm (4.5 lb-in). |
5 |

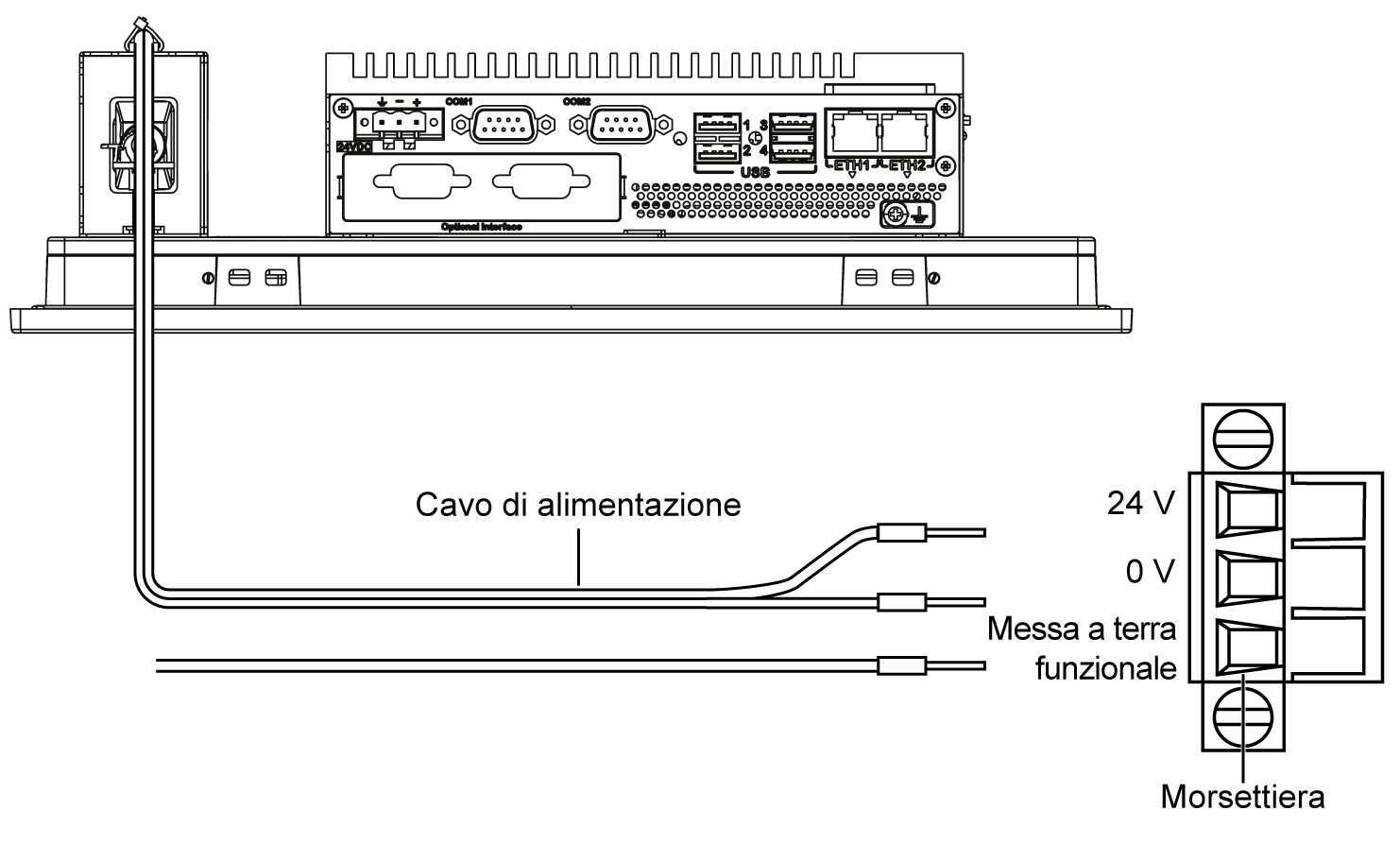

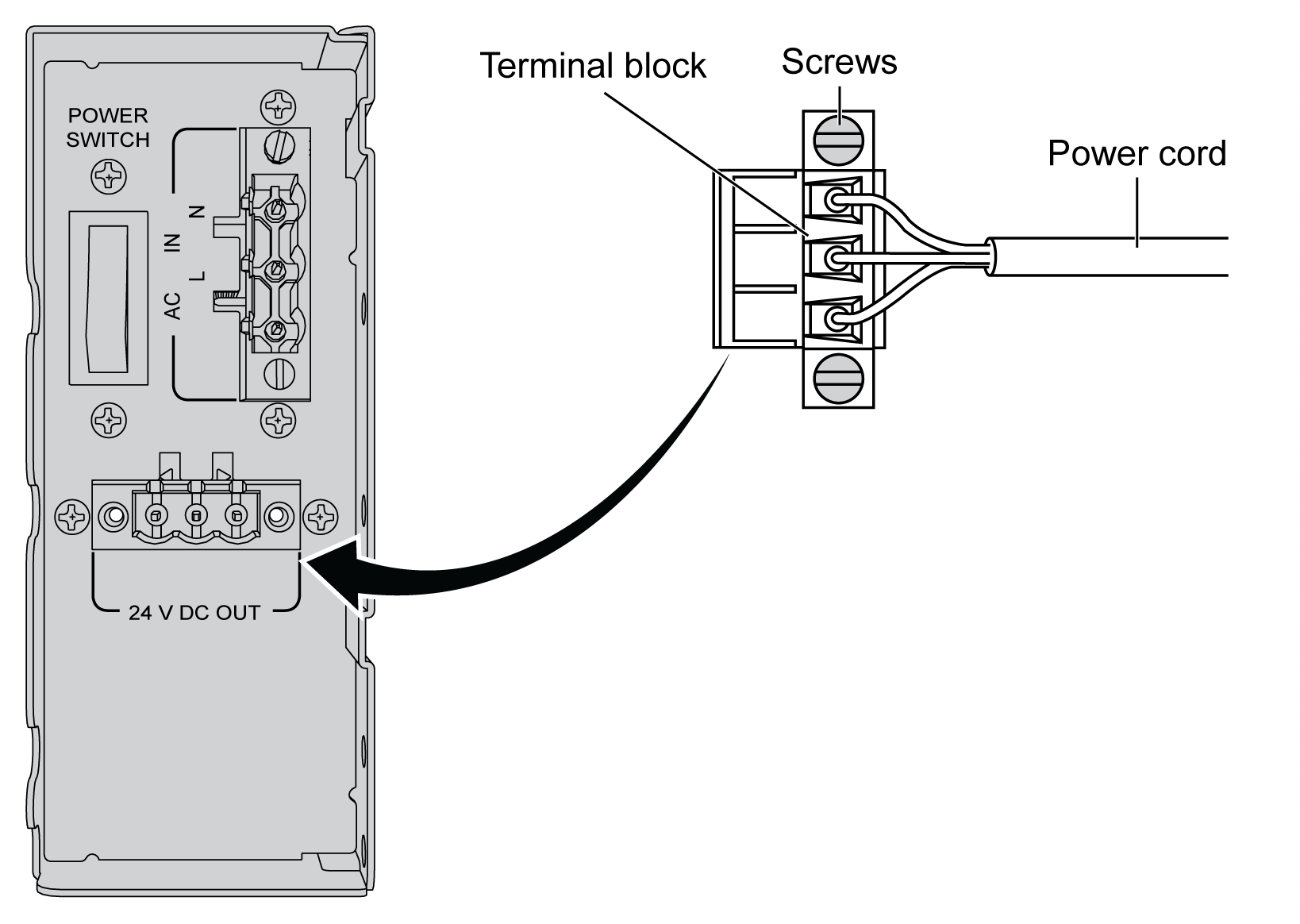

Collegare l'altra estremità del cavo di alimentazione CC alla morsettiera fissata all'uscita 24 V DC OUT del modulo di alimentazione CA e serrare le viti: ![]()
Utilizzare cavo in rame classificato per 75 °C (167 °F) con una sezione da 0,75 a 2,5 mm2 (da AWG 18 ad AWG 14). |
6 |

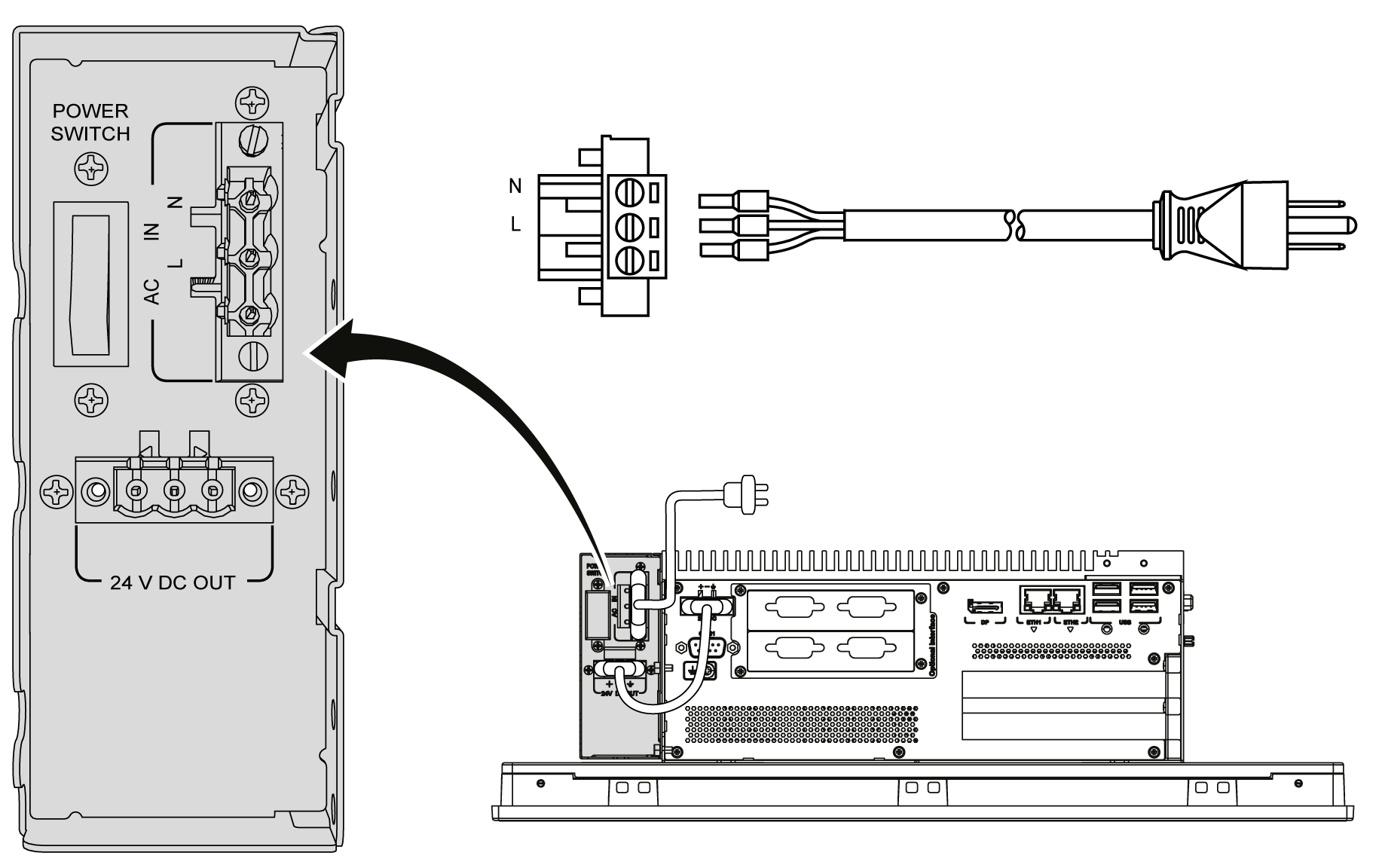

Collegare il cavo di alimentazione CA alla morsettiera connessa ad AC IN del modulo di allimentazione CA dalla sorgente di alimentazione: ![]()
|
Installazione del modulo di alimentazione CA (HMIYPSOMAC1) con il Box iPC Optimized (HMIBMI/HMIBMO)
Per l'installazione del modulo di alimentazione CA, seguire la procedura descritta di seguito (HMIYPSOMAC1):
Passo |
Azione |
---|---|
1 |
Isolare completamente l'alimentazione dal Box iPC Optimized e verificare che l'adattatore di alimentazione sia stato scollegato dalla sorgente. |
2 |

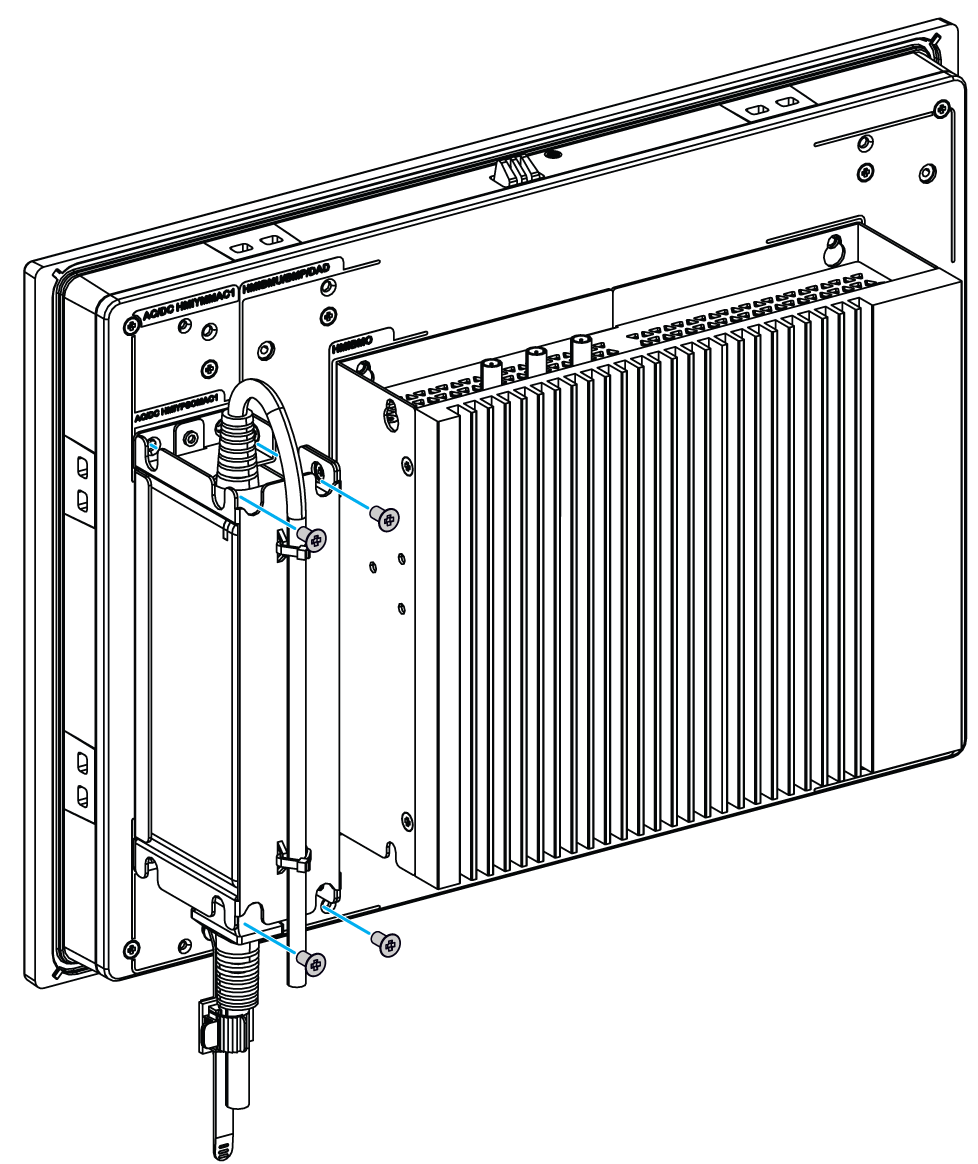

Box iPC Optimized senza kit VESA: Il modulo di alimentazione CA è montato sul Box iPC Optimized mediante quattro viti M3 x 4: ![]()
Box iPC Optimized con kit VESA: Il modulo di alimentazione CA è montato su VESA mediante quattro viti M3 x 4: ![]()
NOTA: La coppia di serraggio consigliata per queste viti è 0,5 Nm (4.5 lb-in). |
3 |
Togliere la morsettiera dal connettore di alimentazione sul Box e collegare il cavo di alimentazione alla morsettiera: ![]()
Collegare il filo nero a 0 V e il filo rosso a 24 V della morsettiera. Utilizzare filo in rame da 2,5 mm2 per il collegamento a terra della morsettiera. |
4 |
Montare la morsettiera nel connettore di alimentazione e stringere le viti: ![]()
NOTA: La coppia di serraggio consigliata per queste viti è 0,5 Nm (4.5 lb-in). |
5 |
Inserire la clip nella staffa di montaggio e sul cavo di alimentazione contemporaneamente: ![]()

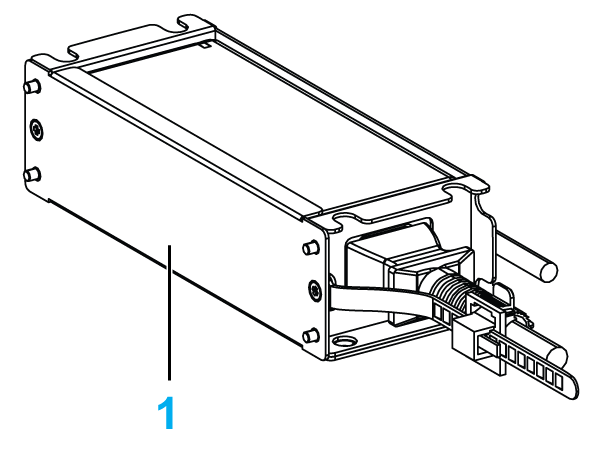

Premere la clip per fissare il cavo di alimentazione: ![]()
1 Staffa di montaggio |
6 |
Collegare il cavo di alimentazione CA del modulo di alimentazione CA dalla relativa sorgente di alimentazione. |
