PERICOLO

RISCHIO DI SCOSSA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO

oIsolare completamente la tensione dal dispositivo prima di smontare coperchi o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo.

oScollegare il cavo di alimentazione sia dal Magelis Industrial PC sia dall'alimentatore.

oUtilizzare sempre un dispositivo di rilevamento della tensione nominale idoneo per verificare l'assenza di alimentazione.

oPrima di ricollegare l’alimentazione all’unità rimontare e fissare tutti i coperchi e i componenti del sistema.

oUsare solo la tensione specificata quando si utilizza il Magelis Industrial PC. L'unità CA è progettata per essere alimentata da 100 a 240 Vca.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

ATTENZIONE

SERRAGGIO ECCESSIVO E COMPONENTI ALLENTATI

oNon esercitare una coppia superiore a 0,5 Nm (4.5 lb-in) durante il serraggio dei perni a vite di fissaggio, alloggiamenti, accessori o morsettiere. Applicando una forza eccessiva si può danneggiare il perno a vite di fissaggio.

oQuando si serrano o si rimuovono le viti, assicurarsi di non farle cadere all'interno del telaio di Magelis Industrial PC.

Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.

1

Isolare completamente l'alimentazione dal Adattatore di visualizzazione e verificare che l'adattatore di alimentazione sia stato scollegato dalla sorgente.

2

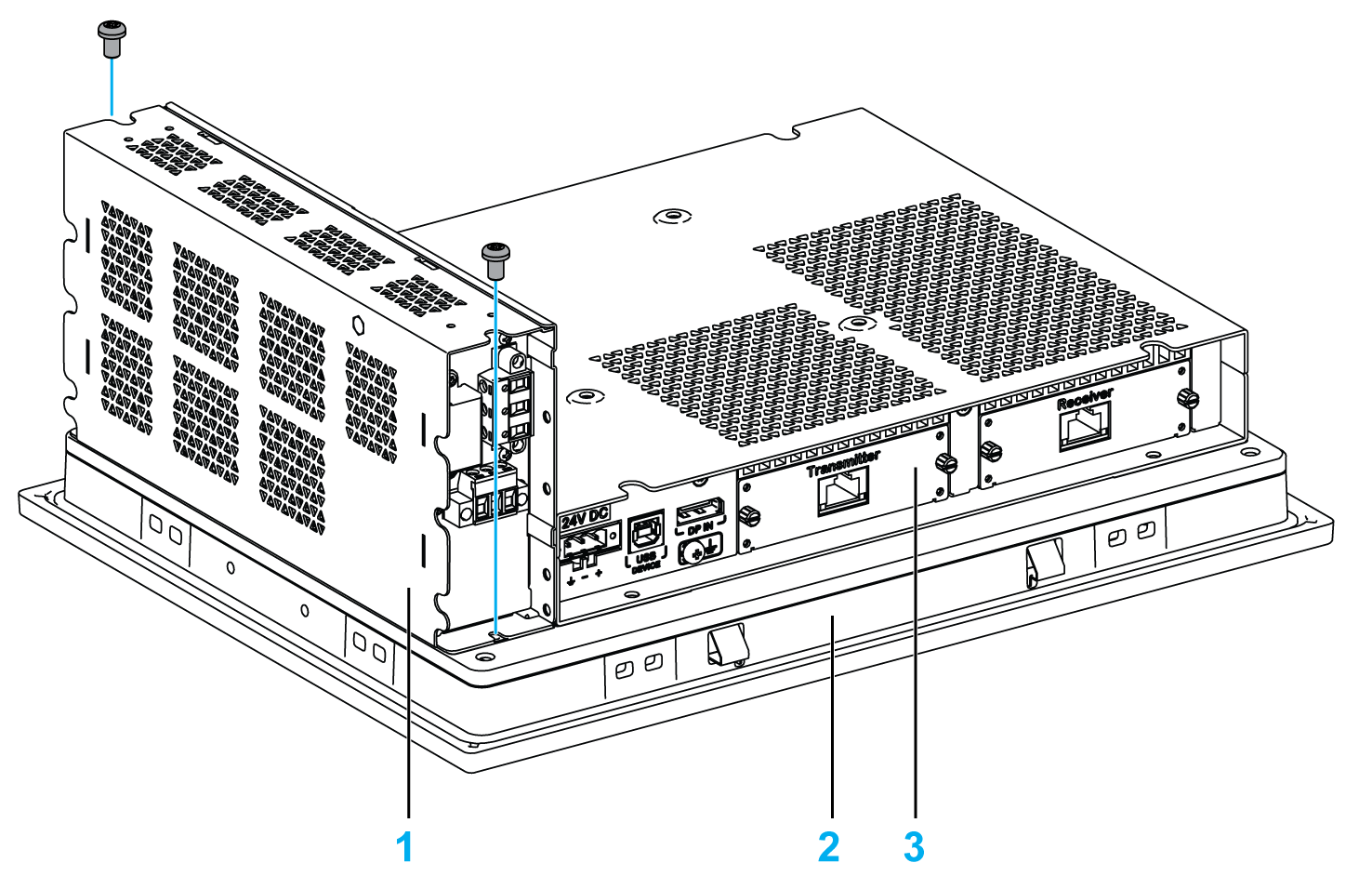

Montare il modulo di alimentazione CA sul display con due viti M3 x 6 (il coperchio dell'interruttore di alimentazione e il connettore AC IN devono essere rimossi):

1   Modulo di alimentazione CA

2   Display

3   Adattatore di visualizzazione

NOTA: La coppia di serraggio consigliata per queste viti è 0,5 Nm (4.5 lb-in).

3

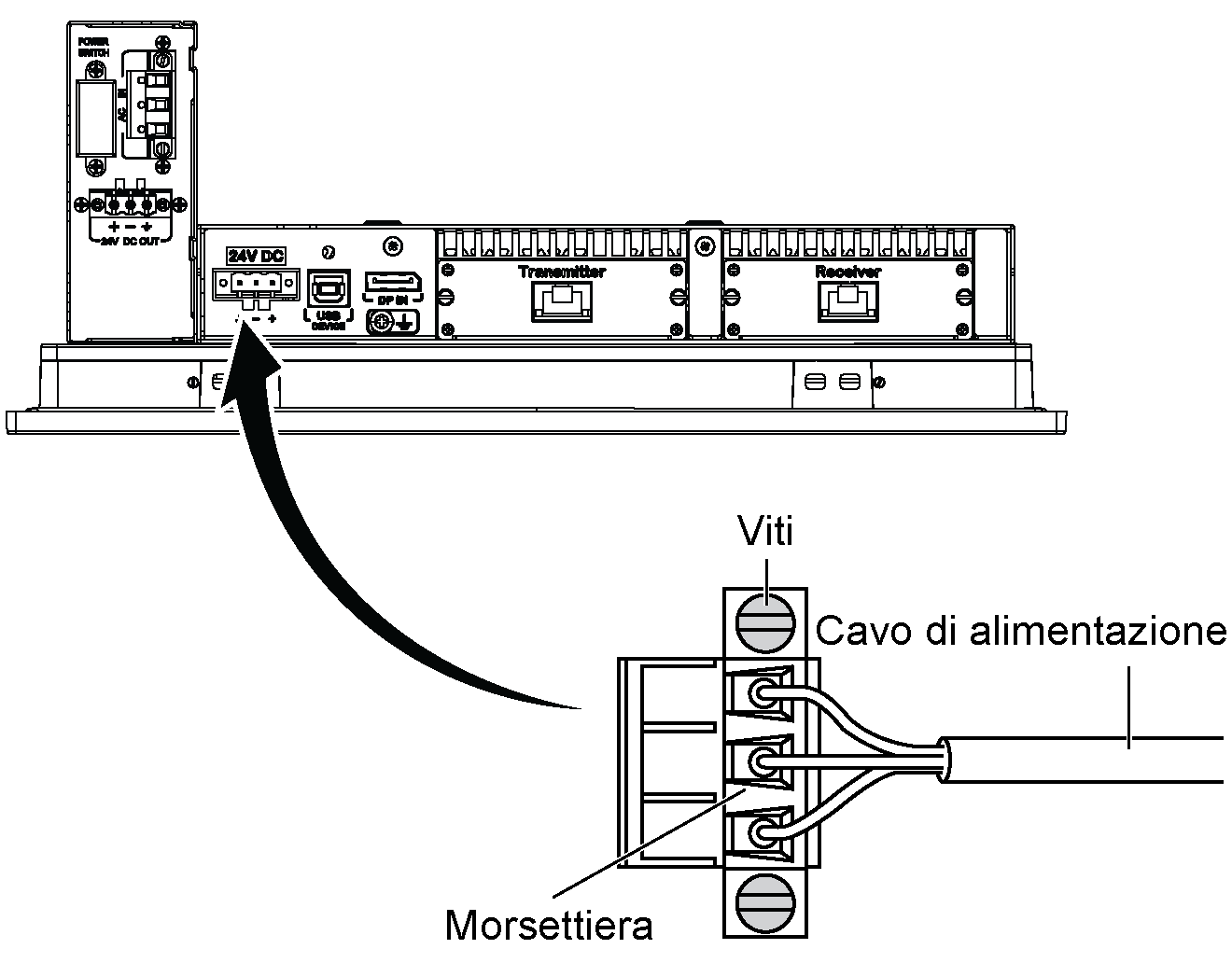

Rimuovere la morsettiera dal connettore di alimentazione del Adattatore di visualizzazione e collegare il cavo di alimentazione CC alla morsettiera:

Usare un conduttore di rame con capacità a 75 °C (167 °F) con una sezione da 0,75 a 2.5 mm² (da AWG 18 ad AWG 14) e usare un conduttore da 2,5 mm² per stabilire la connessione a terra.

4

Montare la morsettiera nel connettore di alimentazione del Adattatore di visualizzazione e stringere le viti:

NOTA: La coppia di serraggio consigliata per queste viti è 0,5 Nm (4.5 lb-in).

5

Collegare l'altra estremità del cavo di alimentazione CC alla morsettiera fissata all'uscita 24 V DC OUT del modulo di alimentazione CA e serrare le viti:

Utilizzare cavo in rame classificato per 75 °C (167 °F) con una sezione da 0,75 a 2,5 mm² (da AWG 18 ad AWG 14).

6

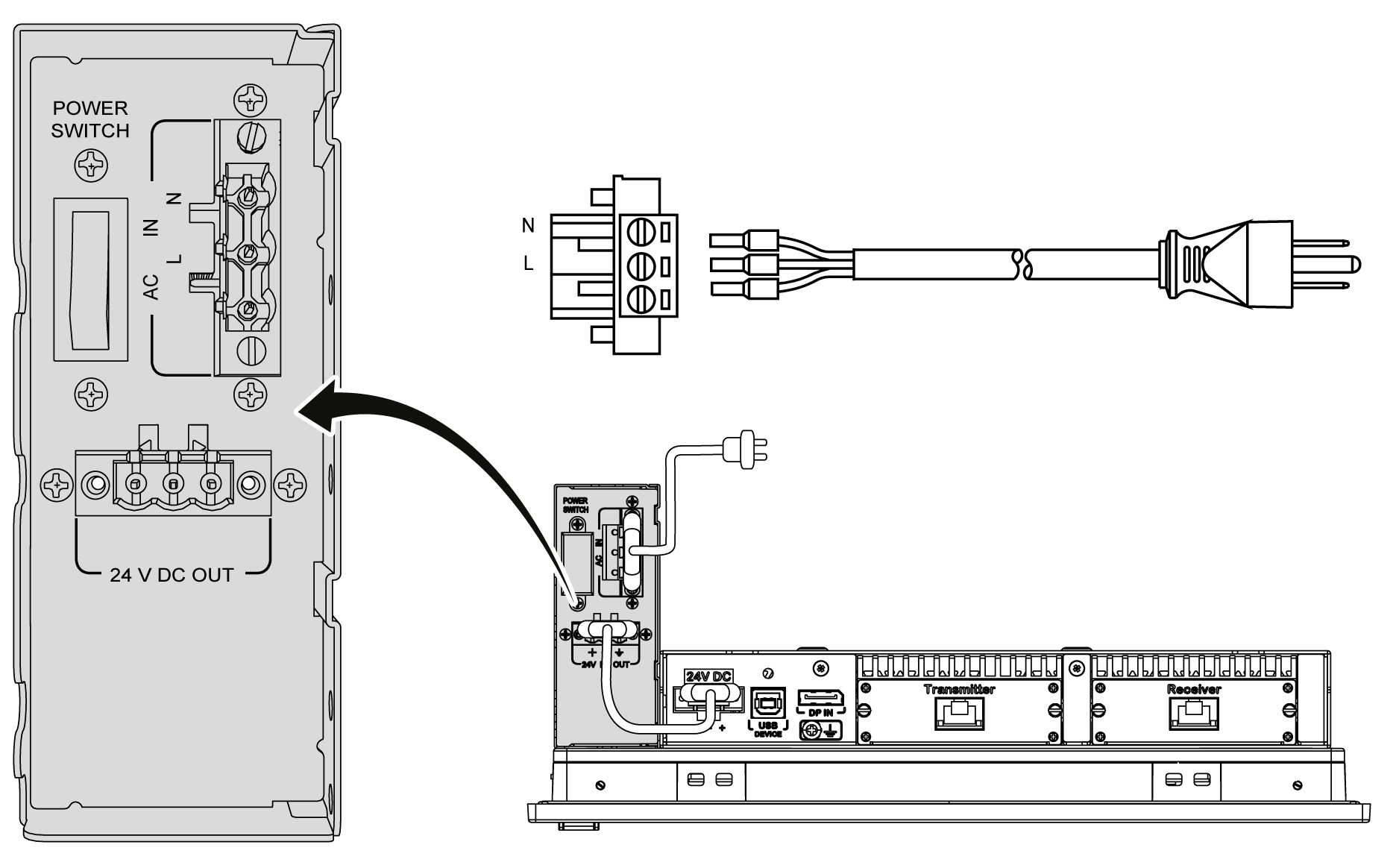

Collegare il cavo di alimentazione CA alla morsettiera connessa ad AC IN del modulo di allimentazione CA dalla sorgente di alimentazione:

7

È ora possibile montare il display nell'armadio di controllo, vedere Installazione del display.

1

Isolare completamente l'alimentazione dal Adattatore di visualizzazione e verificare che l'adattatore di alimentazione sia stato scollegato dalla sorgente.

2

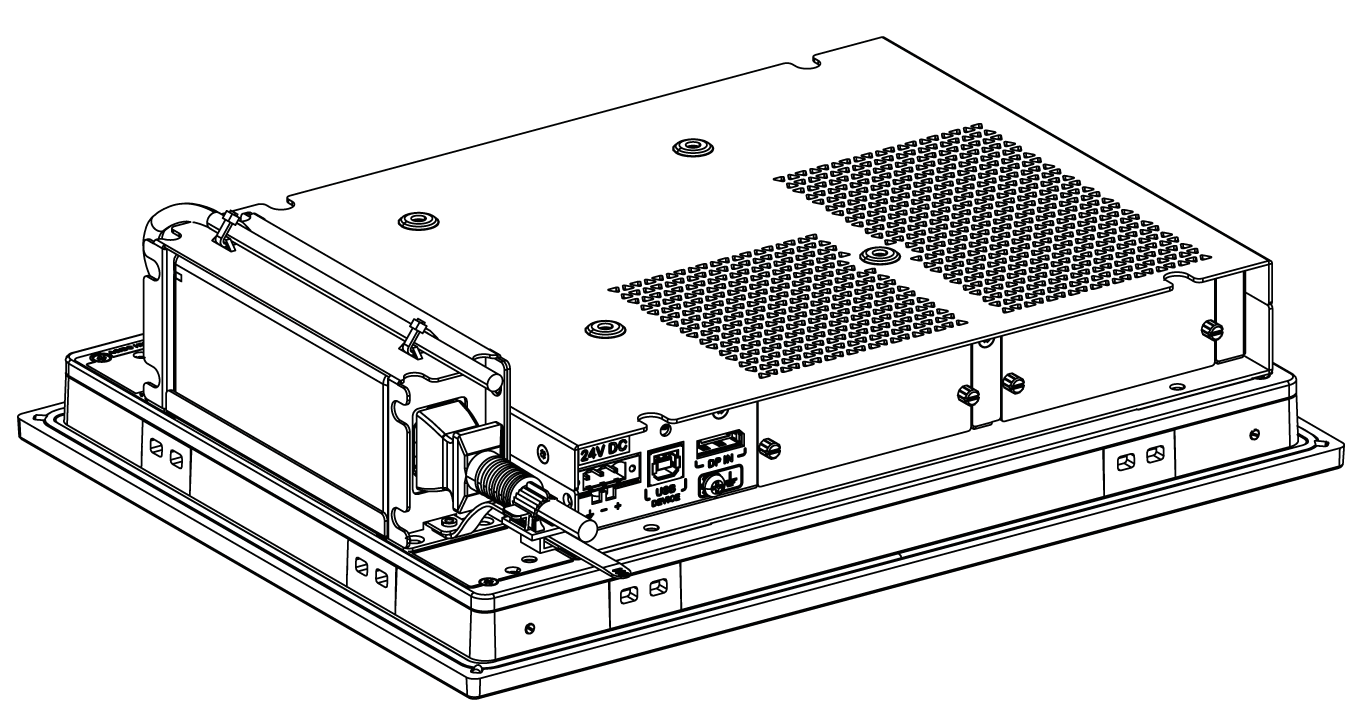

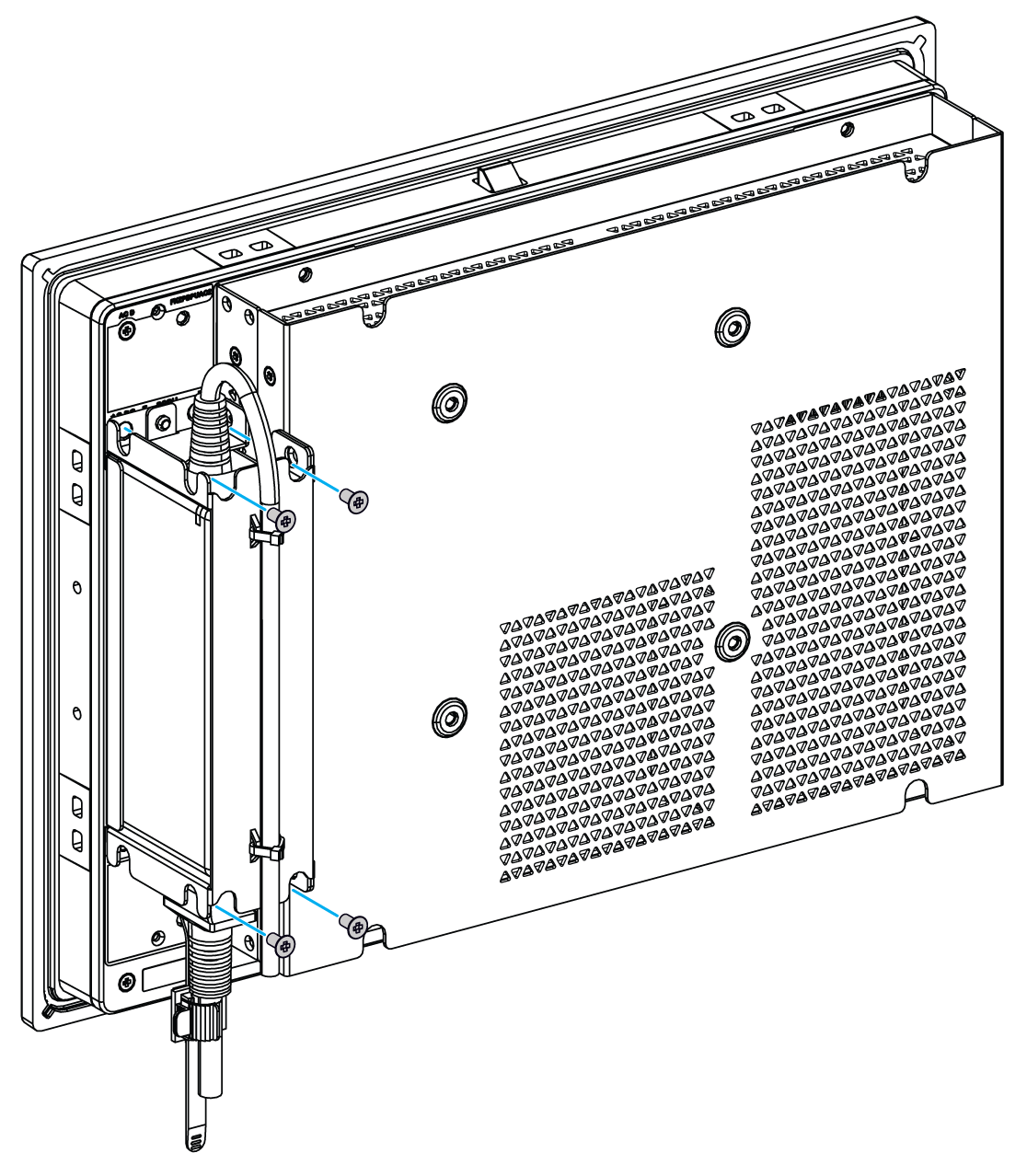

Il modulo di alimentazione CA è montato al Adattatore di visualizzazione mediante quattro viti M3 x 4:

NOTA: La coppia di serraggio consigliata per queste viti è 0,5 Nm (4.5 lb-in).

3

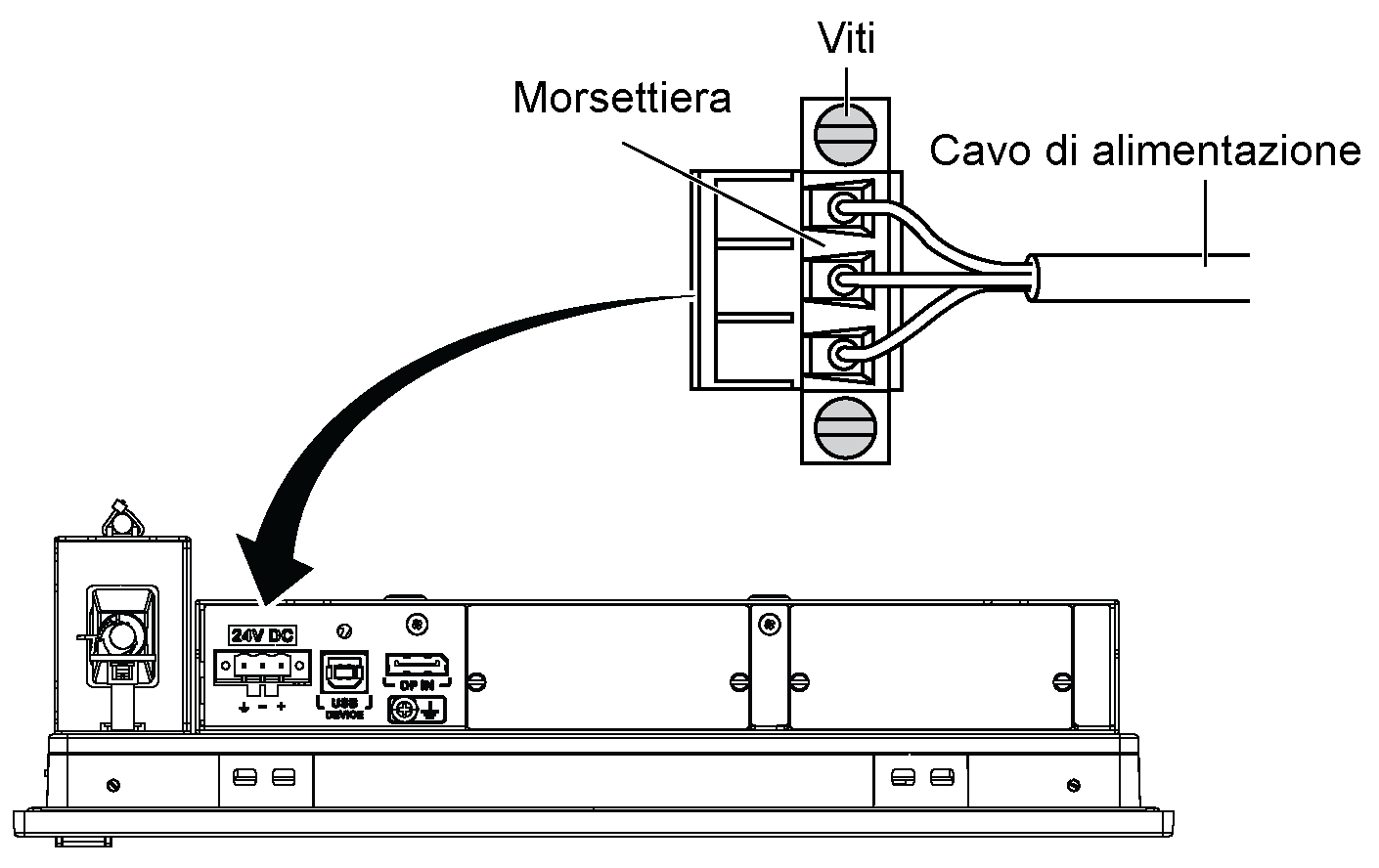

Togliere la morsettiera dal connettore di alimentazione e collegare il cavo di alimentazione alla morsettiera:

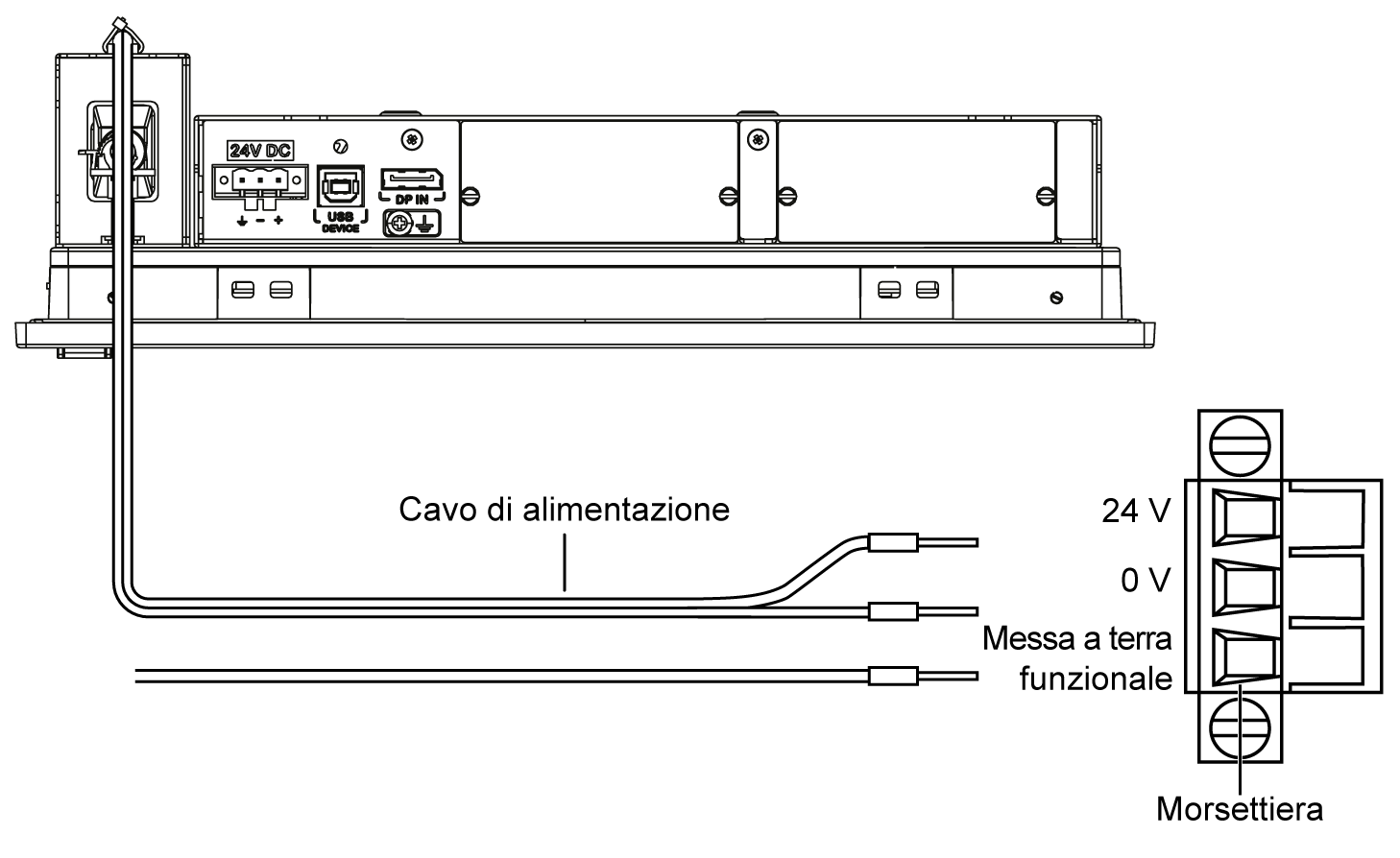

Collegare il filo nero a 0 V e il filo rosso a 24 V della morsettiera. Utilizzare filo in rame da 2,5 mm² per il collegamento a terra della morsettiera.

4

Montare la morsettiera nel connettore di alimentazione e stringere le viti:

NOTA: La coppia di serraggio consigliata per queste viti è 0,5 Nm (4.5 lb-in).

5

Inserire la clip nella staffa di montaggio e sul cavo di alimentazione contemporaneamente:

Premere la clip per fissare il cavo di alimentazione:

1   Staffa di montaggio

6

Collegare il cavo di alimentazione CA del modulo di alimentazione CA dalla relativa sorgente di alimentazione.
