Descrizione interfaccia 8 ingressi analogici
Il HMIYMIN8AI1 è definito come modulo di ingresso analogico. È compatibile con la scheda mini PCIe

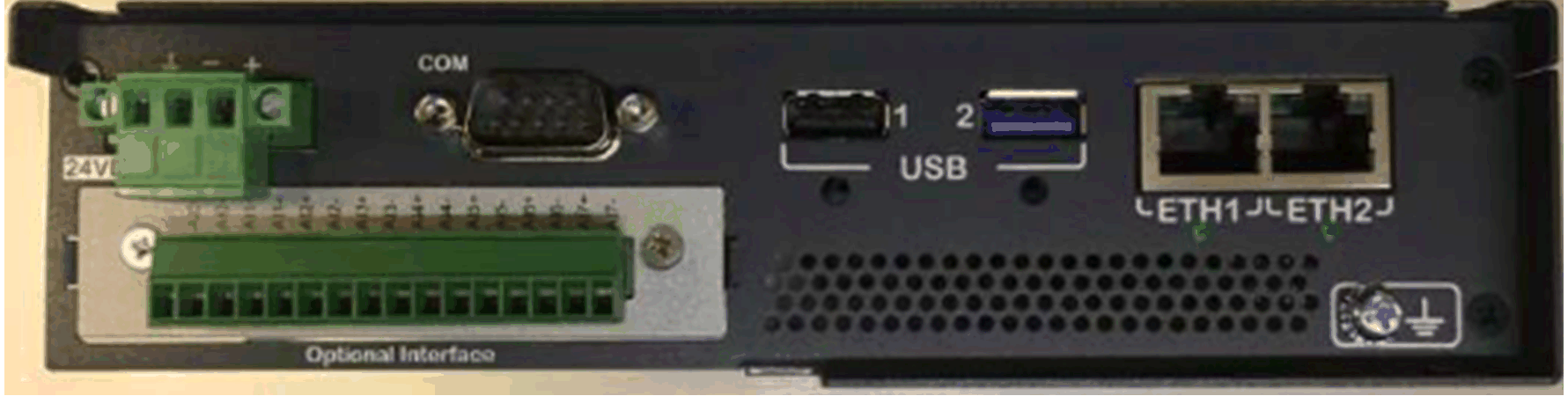

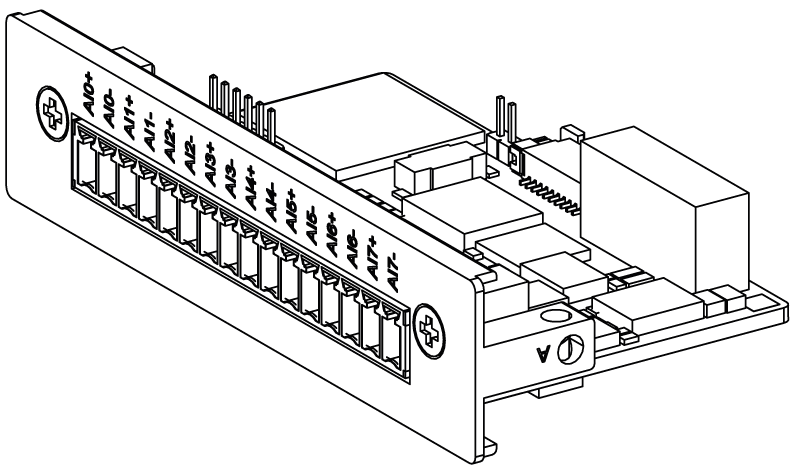

La figura mostra l'interfaccia a 8 ingressi analogici:

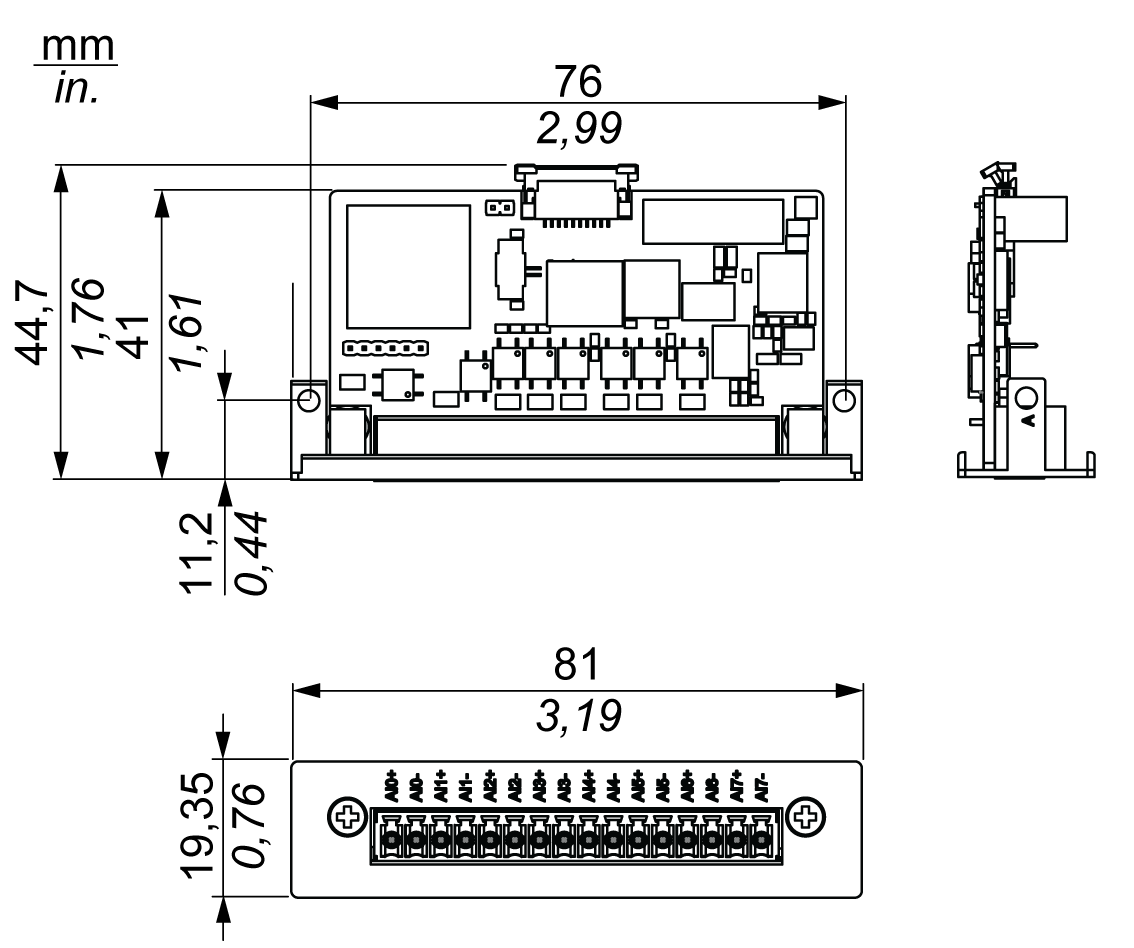

Nella figura seguente sono mostrate le dimensioni:
La tabella mostra i dati tecnici:
|
Componente |
Caratteristiche |
|---|---|
|
Ingresso canale |
8 (differenziale) |
|
Campo ingressi |
0...10 V |
|
Accuratezza |
± 0,1% o migliore (tensione) a 25 °C |
|
Risoluzione |
16 bit |
|
Calibrazione |
Autocalibrazione |
|
Velocità di campionamento |
10 campioni/secondo per canali totali (quando sono attivati otto canali, media 1 campione/secondo per canale) |
|
Deviazione |
±25 ppm |

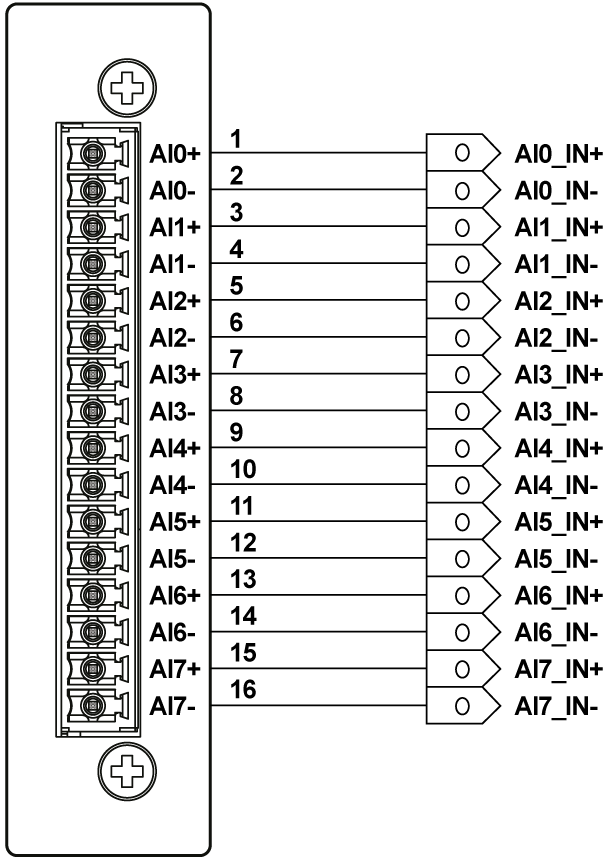

Collegamenti 8 ingressi analogici
|
Codice prodotto |
Descrizione |
HMIBMP/HMIBMU |
HMIBMI/HMIBMO Expandable |
|---|---|---|---|
|
HMIYMIN8AI1 |
Interfaccia 8 ingressi analogici |
Sì |
Sì |

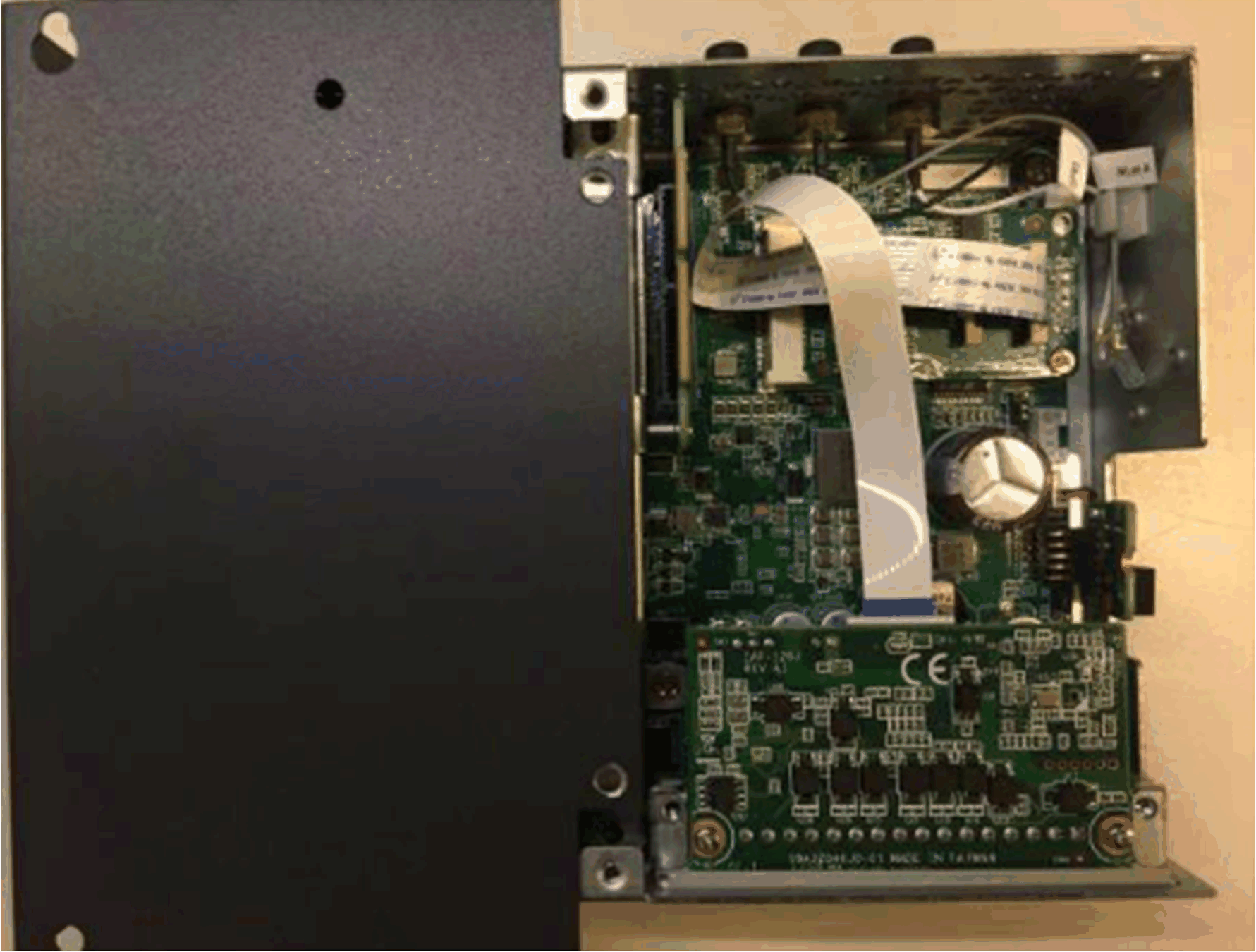

Installazione hardware e Gestione periferiche
Installare prima l'interfaccia opzionale nel Box iPC, quindi installare il driver. I supporti di installazione del driver per l'interfaccia a 8 ingressi analogici sono inclusi nei supporti di ripristino (chiavetta di memoria USB). Dopo aver installato l'interfaccia, è possibile verificare se è correttamente installata nel sistema tramite Gestione periferiche.
NOTA: se il nome del dispositivo è elencato ma contrassegnato da un punto esclamativo !, l'interfaccia non è stata installata correttamente. In questo caso, rimuovere il dispositivo da Gestione periferiche selezionandone il nome e premere il pulsante Rimuovi. Passare quindi di nuovo al processo di installazione del driver.
Dopo aver correttamente installato l'interfaccia a 8 ingressi analogici nel Box iPC, è possibile configurare il dispositivo mediante il navigatore.
Utility modulo di ingresso analogico per System Monitor
NOTA:
Di seguito sono indicati due metodi per ottenere informazioni del modulo di ingresso analogico:
oSe si utilizza lo SKU SO Node-Red IIoT, ottenere le informazioni sul modulo di ingresso analogico nel nodo ingresso analogico.
oPer il SO con SKU System Monitor, installare l'utility del modulo di ingresso analogico dalla chiavetta USB, nell'elenco dispositivi interfaccia opzionale.
|
Passo |
Azione |
|---|---|
|
1 |
Installare il driver (\CDM v2.12.00 WHQL Certified.exe). |
|
2 |
Installare i driver (\VC_redist.x86.exe e \vcredist.x86.exe). |
|
3 |
Copiare EAPI_AI\ai_value_range_infor.json in C:\Windows. |
|
4 |
Copiare EAPI_AI\win32\libEApi-AI.dll in C:\Windows\SysWOW64. |
|
5 |
Copiare EAPI_AI\x64\libEApi-AI.dll in C:\Windows\System32. |

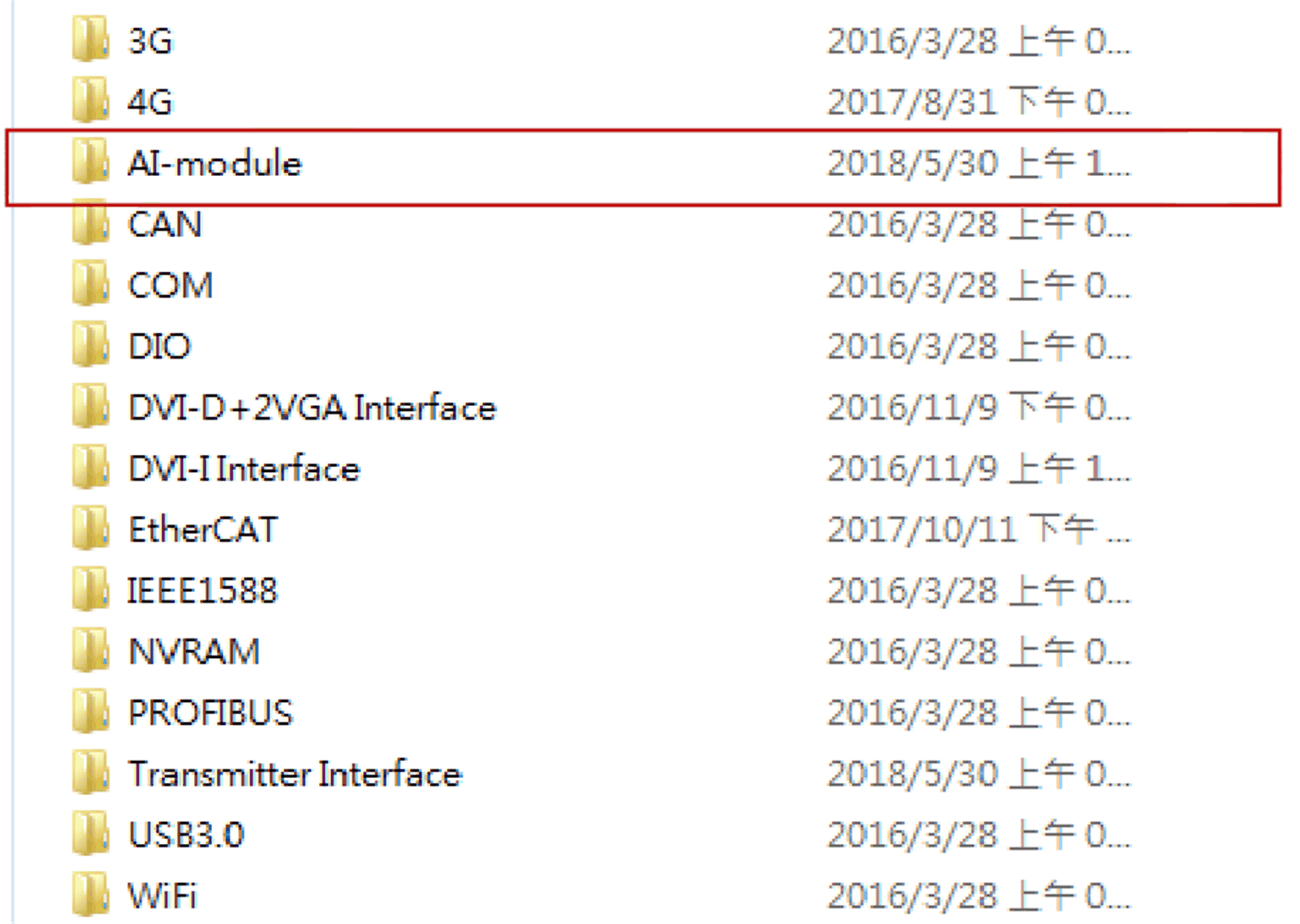

NOTA: è possibile ottenere tutti i file necessari dalla Chiavetta USB di ripristino:\Optional Interfaces drivers\AI-module.

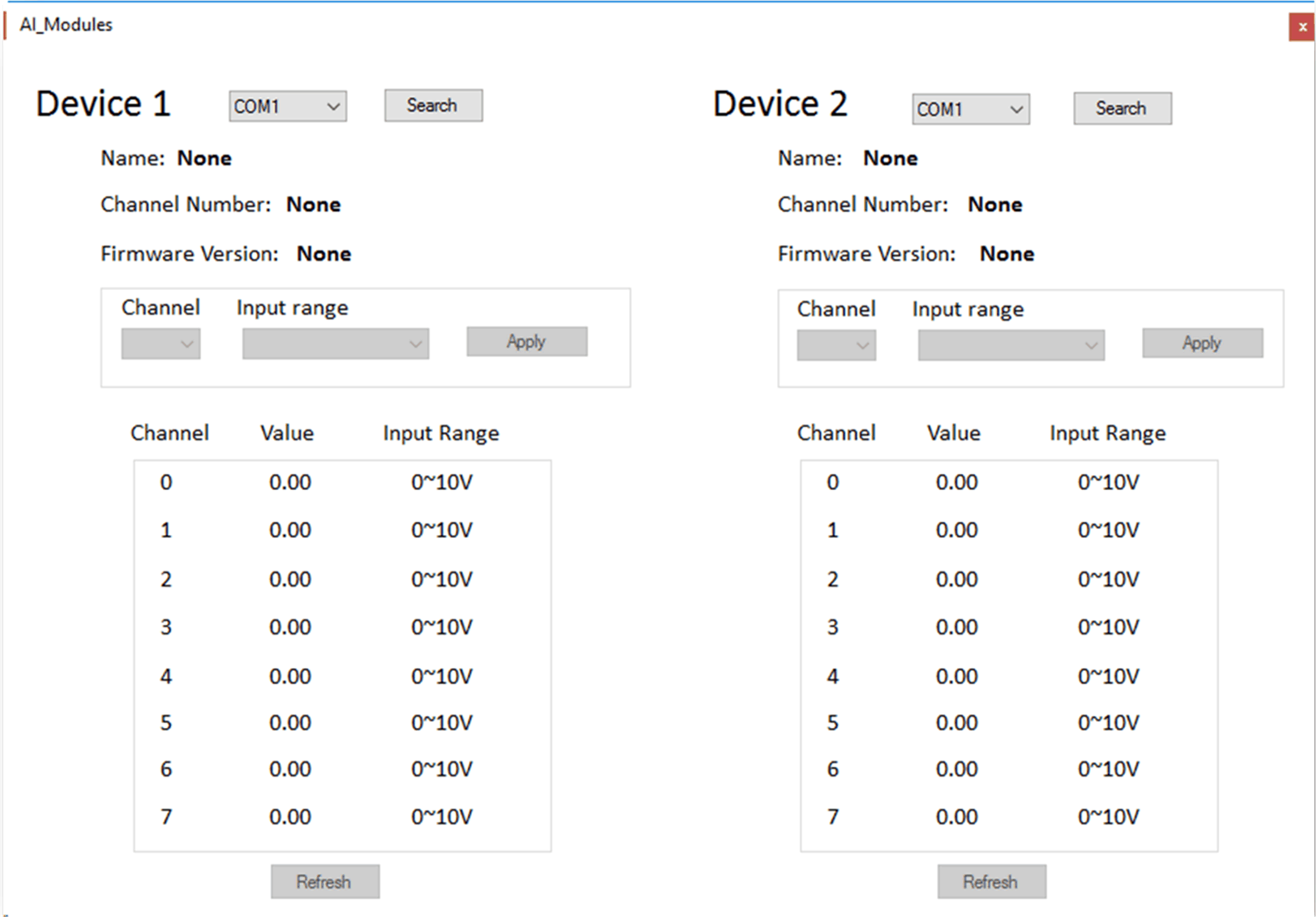

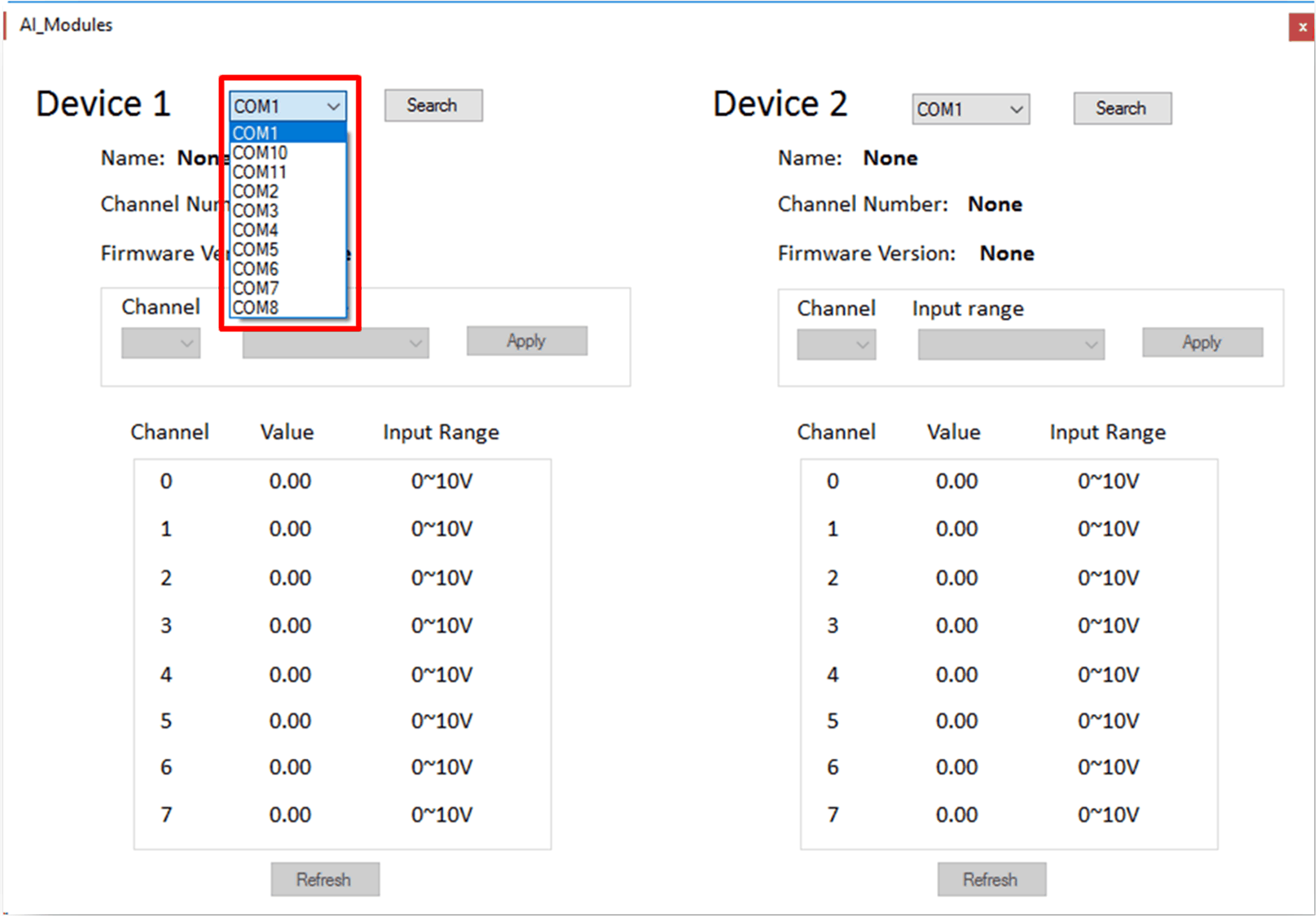

Utility modulo di ingresso analogico
|
Passi |
Descrizione |
|---|---|
|
Selezione porta COM |
Mostra le porte COM sul dispositivo |
|
Pulsante di ricerca |
Consente di ottenere tutte le informazioni dalla porta COM selezionata |
|
Nome |
Nome dispositivo. Ad esempio, interfaccia 8 ingressi analogici, interfaccia 2 ingressi analogici |
|
Numero di canale |
2 canali, 8 canali |
|
Versione firmware |
La versione del firmware |
|
Canale |
Selezione canale: oA: 2 canali: 0--1 oB: 8 canali: 0--7 |
|
Selezione intervallo ingressi |
0-10 V, 4-20 mA: oA: 2 canali: 0-10 V, 4-20 mA oB: 8 canali: 0-10 V |
|
Pulsante Applica |
Imposta il valore (Canale, Intervallo ingressi) sul modulo di ingresso analogico |
|
Pulsante Aggiorna |
Recupera tutti i valori dal dispositivo |
Utility di ricerca, applicazione, aggiornamento
|
Passo |
Azione |
|---|---|
|
1 |
Selezionare una porta COM dall'elenco.
|
|
2 |

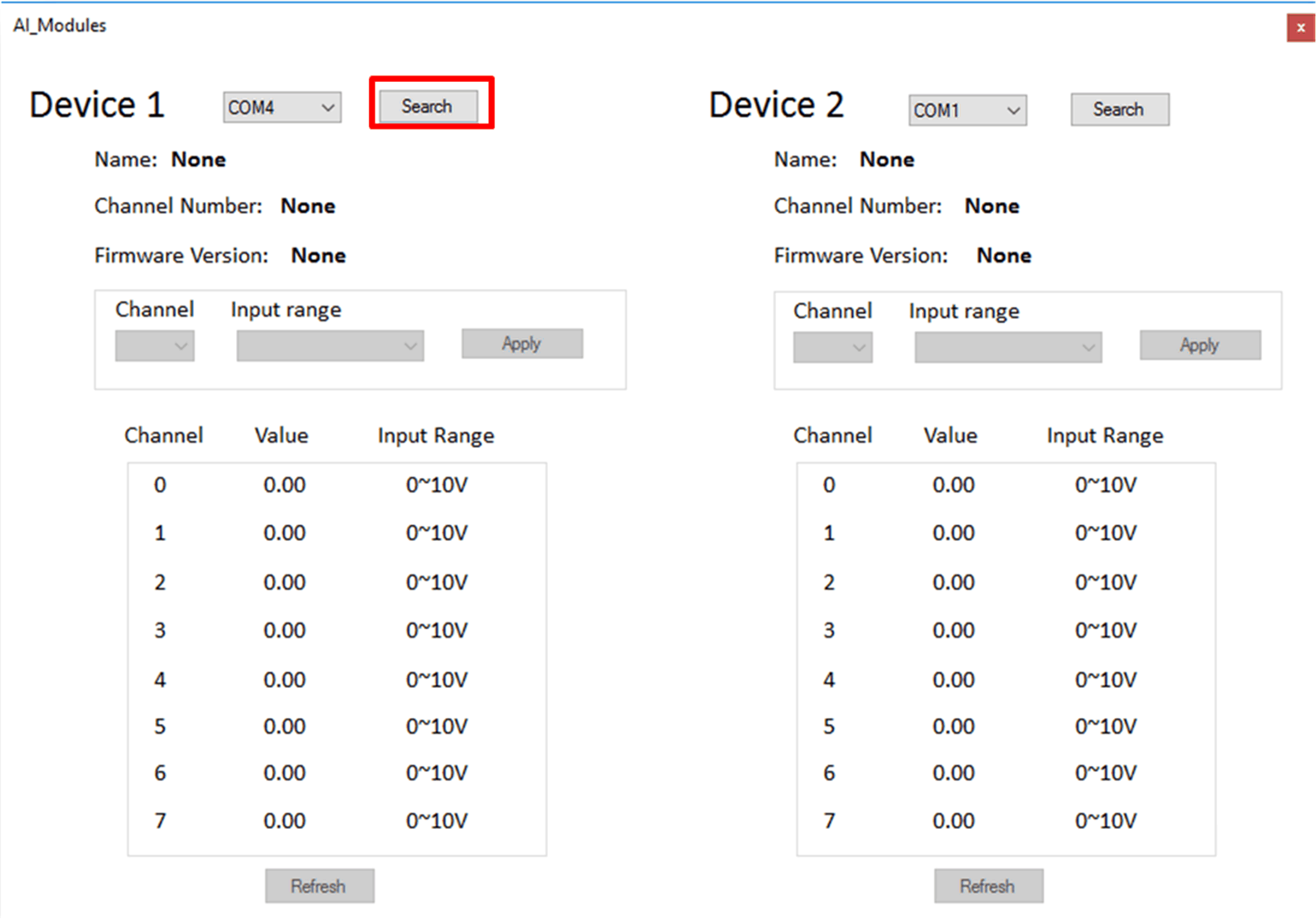

Fare clic su Search per ottenere tutte le informazioni della porta COM selezionata.
|
|
3 |

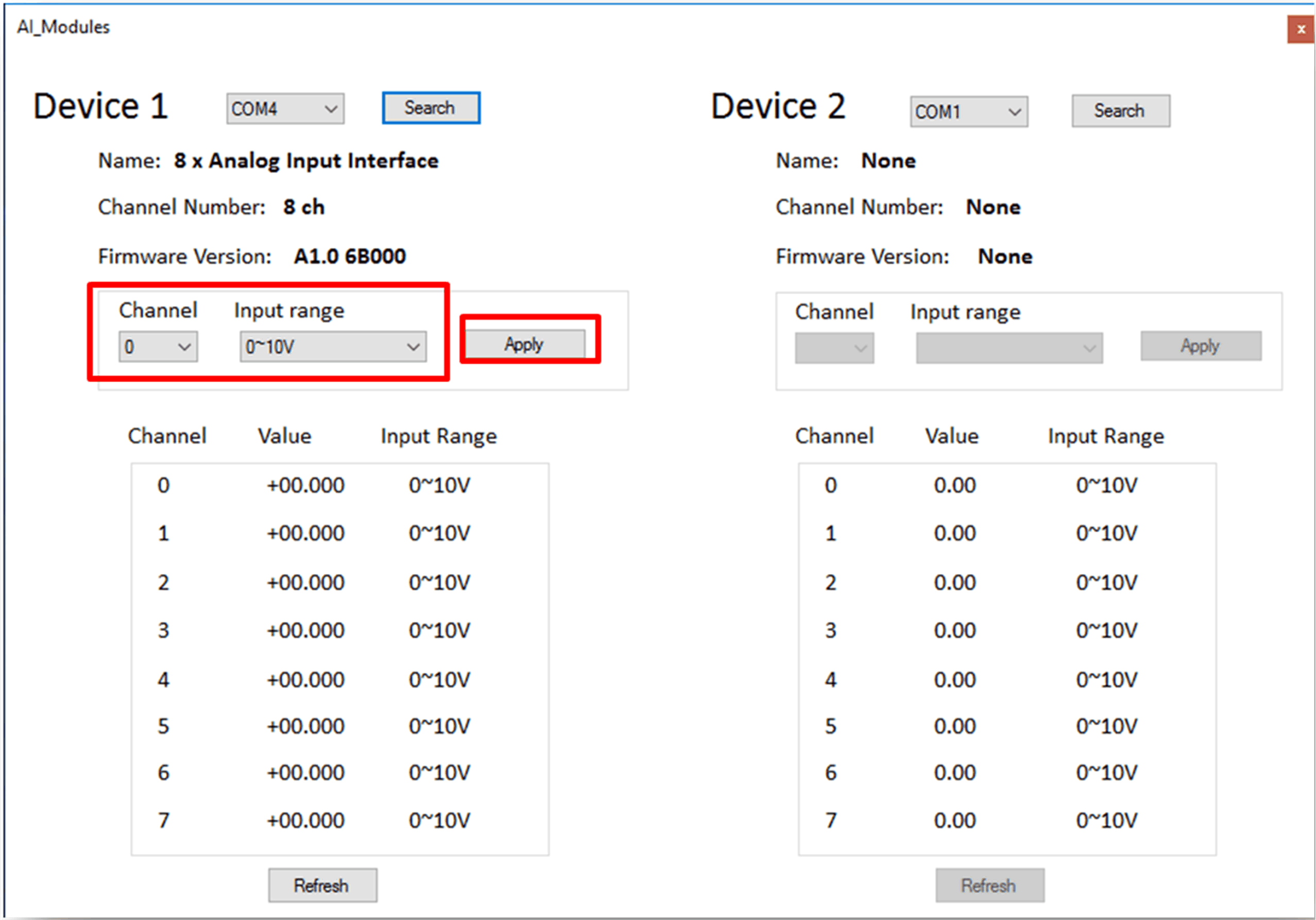

Selezionare un numero di canale e un intervallo di ingressi dagli elenchi. |
|
4 |
Fare clic su Apply per impostare il valore.
|
|
5 |

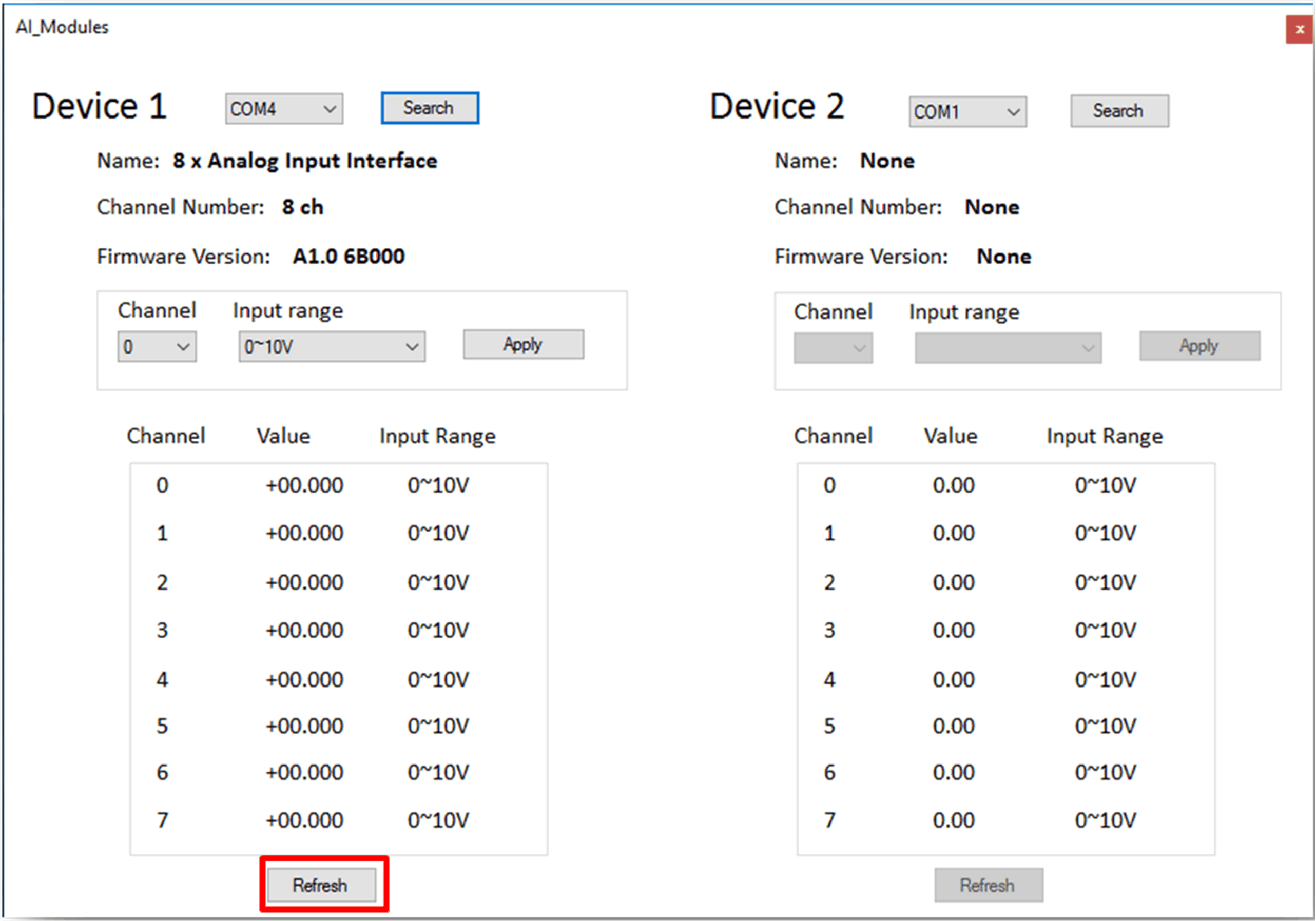

Fare clic su Refresh per ottenere di nuovo tutte le informazioni.
|
