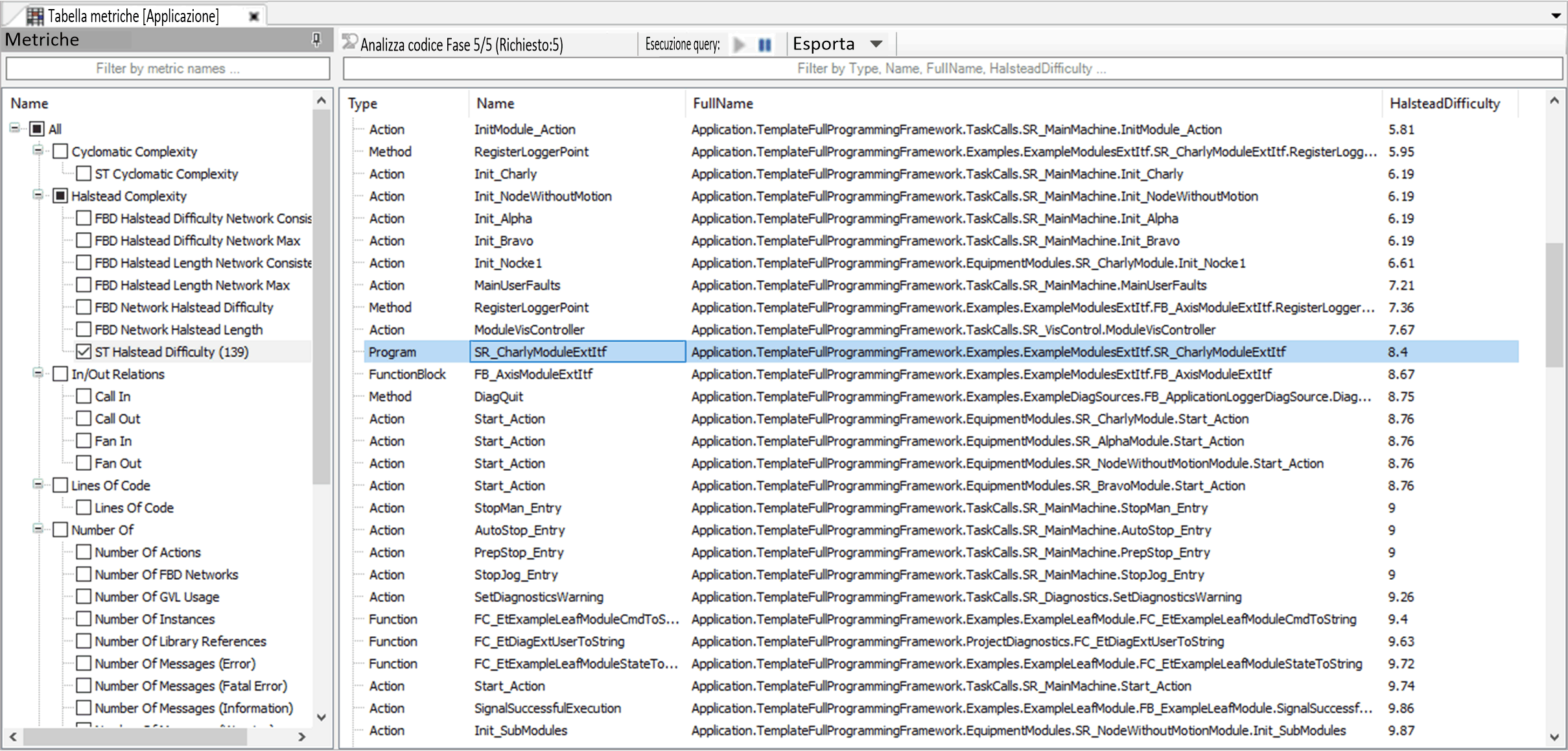

Con la Tabella metriche, è possibile selezionare le metriche da eseguire su un'applicazione e filtrare ed elencare i risultati.
La Tabella metriche è composta da due parti:
oMetriche (a sinistra)
Elenco delle metriche disponibili.
oFinestra Risultati (a destra)
Elenco dei risultati delle metriche.
La struttura Metriche elenca le metriche disponibili per impostazione predefinita (dall'installazione di EcoStruxure Machine Expert) e le metriche definite dall'utente create con l'editor Query. Selezionare le caselle di controllo per attivare/disattivare le metriche.
Dopo aver fatto clic sul pulsante Attiva e avvia esecuzione query della barra strumenti della finestra Risultati, nella struttura Metriche vengono visualizzate informazioni aggiuntive:
|
Elemento |
Descrizione |
|---|---|
|
(<Numero>) dietro un nome di metrica |
Indica il numero di risultati creati da questa metrica. Se non viene visualizzato alcun numero, questa query non è stata eseguita. |
|
(Esecuzione query...) dietro un nome di metrica |
La query è in esecuzione. |
|
Elemento |
Descrizione |
|---|---|
|
Analizza codice |
Fare clic su questo pulsante per avviare il processo di analisi dell'applicazione a cui appartiene questa Tabella metriche. Se l'analisi è già stata avviata e lo stato dell'analisi è aggiornato, questo pulsante non è disponibile. |
|
Fase x/y (Richiesto: z) |
Informazioni sulla fase assegnata al pulsante Analizza codice: oNumero di fasi disponibili (y) oFase attualmente raggiunta (x) oFase richiesta (z) per utilizzare questo editor |
|
Esecuzione query |
oPulsante Attiva e avvia esecuzione query: Fare clic su questo pulsante per avviare l'esecuzione della query. oPulsante Disattiva e interrompi esecuzione query: Fare clic su questo pulsante per interrompere l'esecuzione della query. Fare di nuovo clic sul pulsante per riavviare l'esecuzione della query dal punto di interruzione. |
|
Esporta |
Fare clic su questo pulsante per esportare l'elenco visualizzato come file CSV, HTML o XML. |
|
Elemento |
Descrizione |
|---|---|
|
Filtra per ... |
Immettere il testo per filtrare i risultati. Il filtro è applicato a tutte le colonne. |
|
Ordinare una colonna |
Per ordinare una colonna, fare sull'intestazione della colonna: oTipo oNome oNome completo o<Nome metrica> |
|
Doppio clic su una voce di tabella |
Apre l'elemento associato nell'editor corrispondente. |
|
Comandi menu contestuale su una voce di tabella |
Fare clic con il pulsante destro del mouse su una voce di tabella e selezionare uno dei comandi del menu contestuale: oVai alla definizione Apre l'elemento associato nell'editor corrispondente. oAggiungi a immagine dipendenza Consente di aggiungere l'elemento a un'immagine dipendenza nuova o esistente. oAggiungi a elenco blocco Consente di aggiungere l'elemento a un elenco di blocco e rimuove tale elemento da tutte le Tabelle metriche finché non viene di nuovo eliminato dall'elenco blocco. |
