Sostituzione di dispositivi con parametri utente
Per dispositivi EtherNet/IP che non supportano il servizio FDR, è possibile configurare parametri utente che vengano inviati al dispositivo per facilitare la sostituzione dei dispositivi subito prima dell'avvio della connessione allo scanner dopo:
oDownload dell'applicazione
oReset caldo/avvio a freddo
oAvvio manuale di una connessione
Alcuni dispositivi EtherNet/IP hanno parametri utente predefiniti.
Inoltre, la schedaParametri utente permette di aggiungere e gestire altri parametri.
Per informazioni sulla manutenzione, consultare Applicare la configurazione corretta al dispositivo

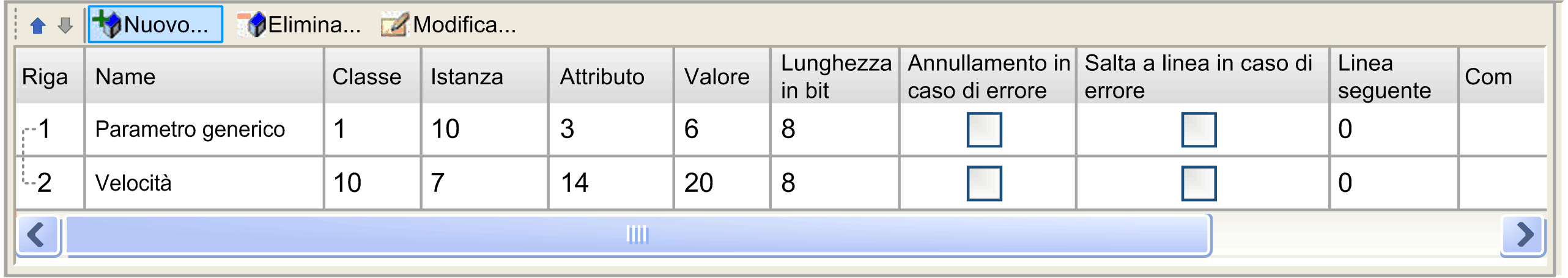

Nella Struttura dispositivi fare doppio clic su un dispositivo EtherNet/IP e selezionare la scheda Parametri utente:
|
Colonna |
Descrizione |
|---|---|
|
Linea |
Numero riga. Indica l'ordine dei parametri caricati nel dispositivo. |
|
Nome |
Nome del parametro. |
|
Classe |
ID classe(1) della classe corrispondente all'oggetto. |
|
Istanza |
ID istanza(1) dell'istanza corrispondente all'oggetto. |
|
Attributo |
ID attributo(1) dell'attributo corrispondente all'oggetto. |
|
Valore |
Valore del parametro. Fare doppio clic sul valore per modificarlo. Se applicabile, si apre un elenco contenente possibili valori. |
|
Lunghezza in bit |
Numero di bit del parametro. Modifica automaticamente a seconda del tipo di dati selezionato per il parametro. |
|
Annullamento in caso di errore |
Se selezionata, se viene rilevato un errore, la trasmissione dei parametri viene interrotta. |
|
Salta a linea in caso di errore |
Se selezionata, se viene rilevato un errore, il programma riprende alla riga specificata nella colonna Linea seguente. È possibile pertanto saltare un blocco durante l'inizializzazione oppure definire un ritorno. NOTA: Un ritorno può causare un ciclo infinito se non è mai possibile scrivere un determinato parametro. |
|
Linea seguente |
Fare doppio clic per inserire la riga a cui passare (se è stato selezionato Salta a linea in caso di errore). |
|
Commento |
Fare doppio clic per immettere un commento. |
|
(1) ID classe, ID istanza e ID attributo si possono trovare nella documentazione del dispositivo. Consultare Come trovare le informazioni sui parametri utente. |
|
|
Icone |
Descrizione |
|---|---|
|
Sposta su |
Sposta il parametro selezionato in alto nell'elenco dei parametri. |
|
Sposta giù |
Sposta il parametro selezionato in basso nell'elenco dei parametri. |
|
Nuovo |
Crea un nuovo parametro. |
|
Elimina |
Elimina il parametro selezionato. |
|
Modifica |
Modifica il parametro selezionato. |
Creazione o configurazione dei parametri utente

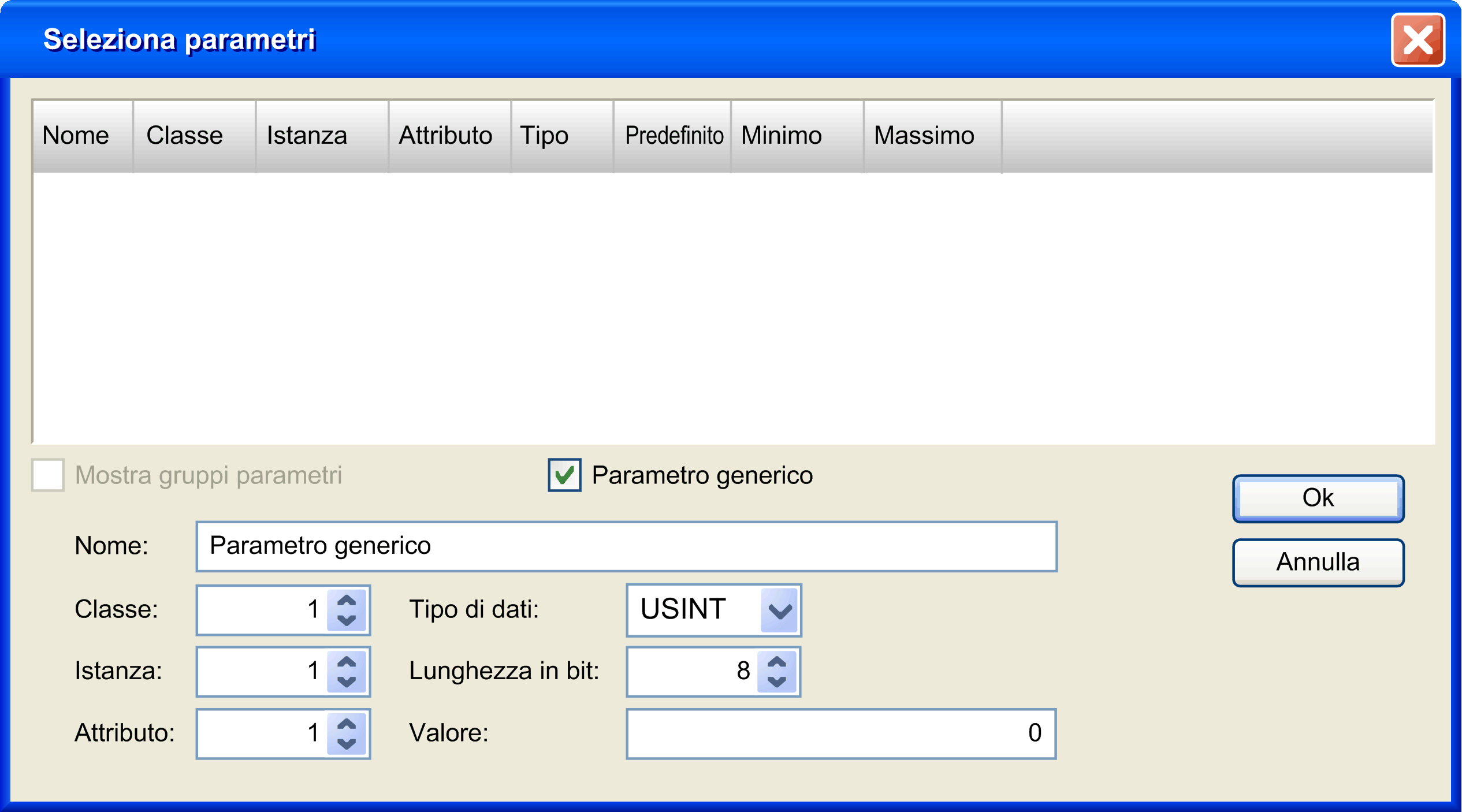

Fare clic su Nuovo o selezionare un parametro e fare clic su Modifica:
|
Campi |
Descrizione |
|---|---|
|
Nome |
Nome del parametro. |
|
Classe |
ID classe(1) della classe corrispondente al tipo di oggetto.. |
|
Istanza |
ID istanza(1) dell'istanza corrispondente a un'implementazione di una classe. |
|
Attributo |
ID attributo(1) dell'attributo corrispondente a una caratteristica di un'istanza. |
|
Tipo di dati |
Elenco che contiene il possibile tipo di dati. |
|
Lunghezza in bit |
Numero di bit del parametro. Modificato automaticamente a seconda del tipo di dati selezionato. |
|
Valore |
Valore del parametro. |
|
(1) ID classe, ID istanza e ID attributo si possono trovare nella documentazione del dispositivo. Consultare Come trovare le informazioni sui parametri utente. |
|
Come trovare le informazioni sui parametri utente
Informazioni sui parametri utente configurabili si trovano nella documentazione del dispositivo, in genere all'interno della descrizione degli oggetti applicativi, dei messaggi espliciti o degli oggetti che appartengono a EtherNet/IP categoria 3.
Di solito viene specificato l'accesso in scrittura al parametro utente per la classe e/o l'istanza a cui appartiene il parametro utente. L'operazione di scrittura viene eseguita in genere mediante un servizio chiamato Set_Attribute_Single o Write one attribute. In alternativa, può essere supportato un identificatore di servizio 0x10 (esadecimale) o 16 (decimale).
Un parametro utente ha sempre le seguenti proprietà numeriche:
oClasse o ID classe, in genere espressa come valore esadecimale
oIstanza o ID istanza, in genere espressa come valore esadecimale
oAttributo o ID attributo, in genere espresso come valore esadecimale
Un parametro utente può avere anche un identificatore, espresso nel formato di una tripletta decimale (xx/yy/zz) o esadecimale (16#xx/yy/zz)
