Il controller si occupa della gestione della modalità operativa Industrial Ethernet. La gestione viene eseguita mediante scambi di dati stabili e ciclici (dispositivo scanner).
I servizi scanner sono disponibili per i seguenti protocolli:

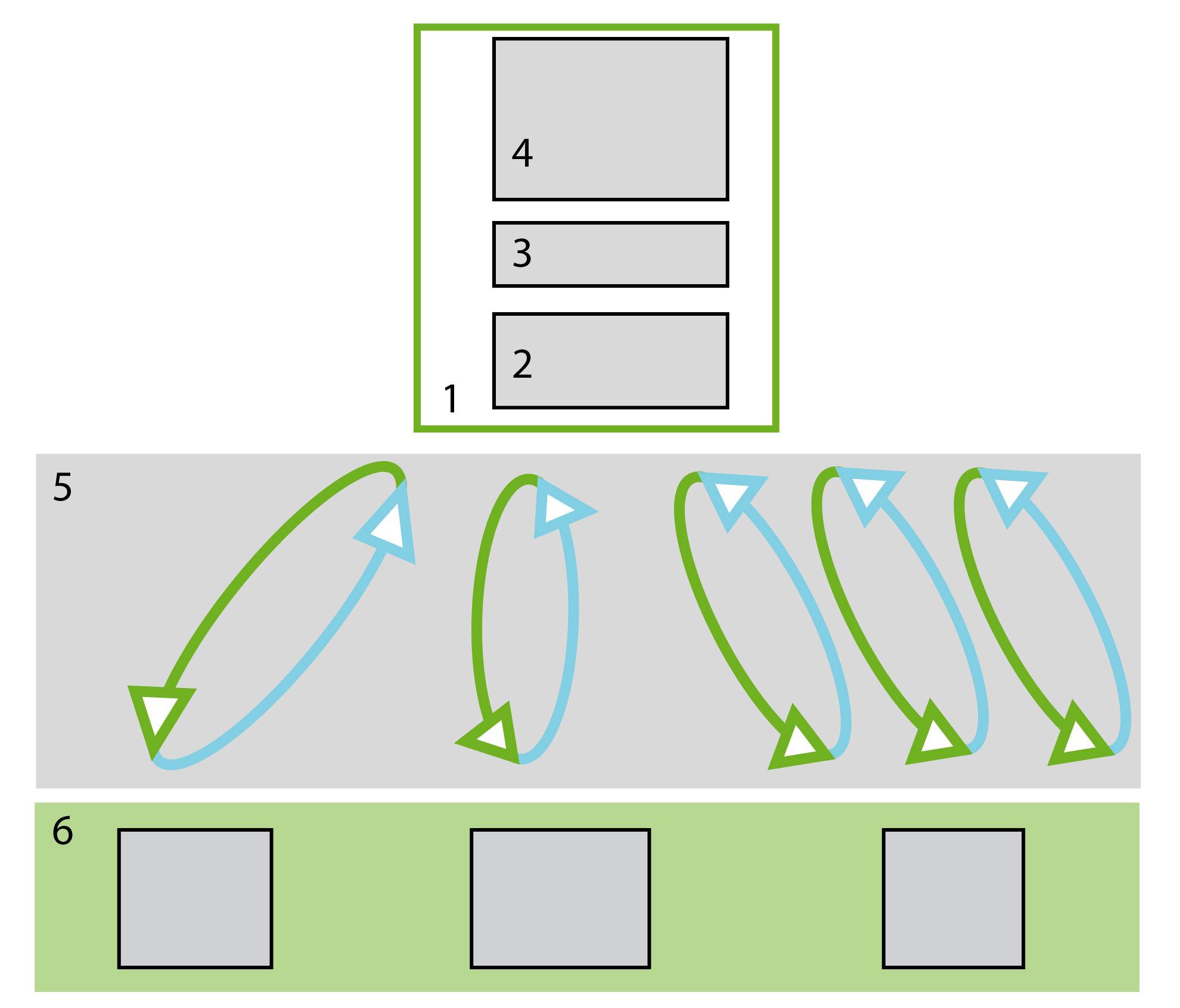

Principio dello scanner Industrial Ethernet:
2 Immagini I/O
3 Interfaccia applicazione
4 Applicazione
5 Scambi dati nei canali del ModBus o nelle connessioni EtherNet/IP
Il controller gestisce (per ogni protocollo supportato):
oScambi di dati ciclici
oScambi di dati non ciclici
Lo scambio di dati ciclico (ad es.: messaggi impliciti in EtherNet/IP) viene utilizzato quando è necessario scambiare dati a velocità costante come:
oScansione di diversi moduli I/O
oAggiornamento di un'unità a velocità variabile
oLettura di dati in ingresso su sensori
Lo scambio di dati non ciclico (ad es.: messaggi impliciti in EtherNet/IP) viene in genere utilizzato per ottenere informazioni su richiesta dai dispositivi di destinazione, come:
oConfigurazione
oDiagnostica
oRaccolta di dati
